КОМПАС 3D 18

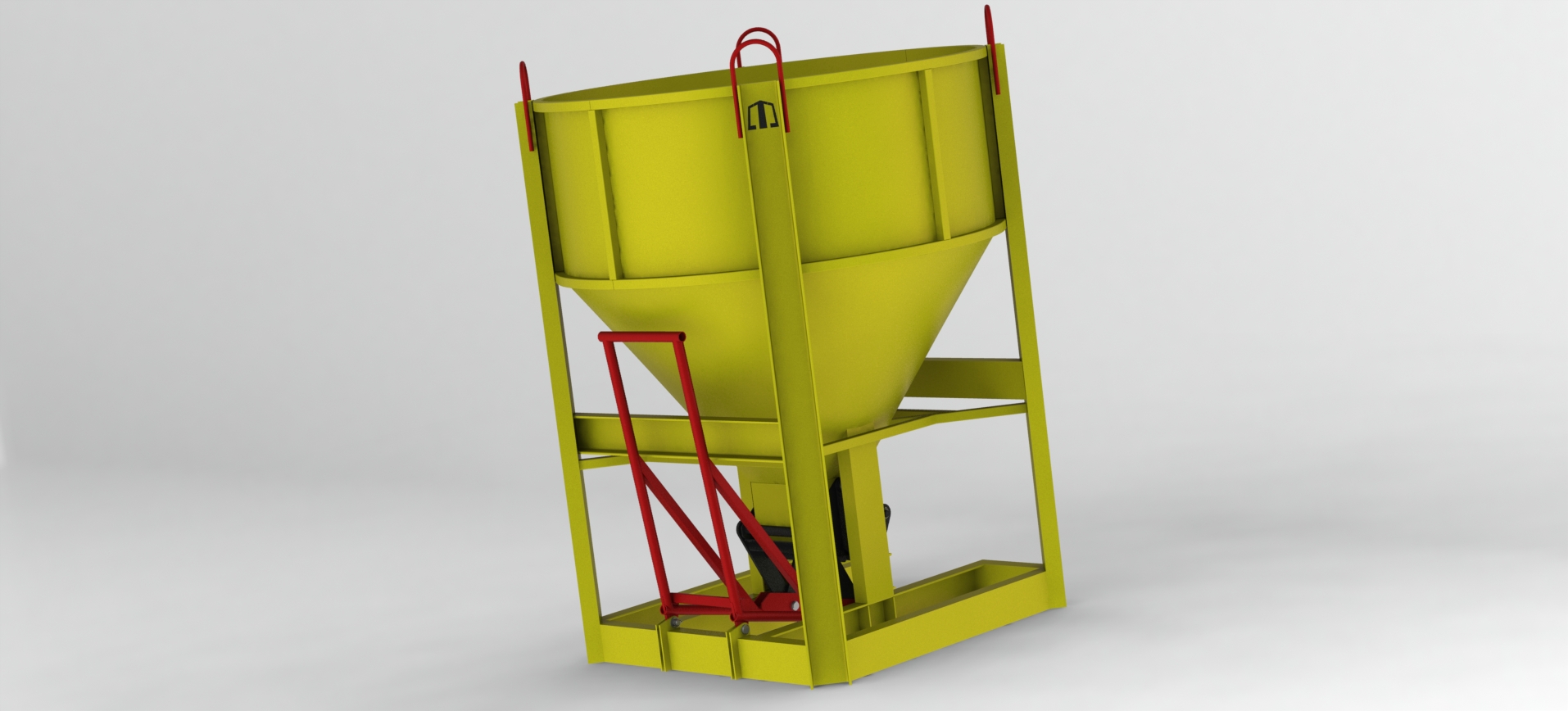

Бункер для бетона объём 1 метр кубический

Простая конструкция бункера "Рюмка". Для изготовления достаточно простого трубогиба, сварочного аппарата, дрели и "болгарки". Без координатного стола занимает 3 дня пляски с бубном для 3 человек, стол упрощает задачу и 2 рабочих справляются за день. ДЛЯ ТЕХ У КОГО НЕТ КОМПАСА АКТУАЛЬНОЙ ВЕРСИИ ПОЛОЖИЛ В АРХИВ IGS ФАЙЛ - ОТКРЫВАЕТСЯ ВСЕМ ЧЕМ ДУШЕ УГОДНО

Состав: 3Д сборка со встроенной спецификацией. Чертежи некоторых деталей Язык документа

Софт: КОМПАС-3D 16 SP2

Сайт: www

Каталог / Промышленность / Промышленность строительных материалов / Бункер для бетона объём 1 метр кубический
