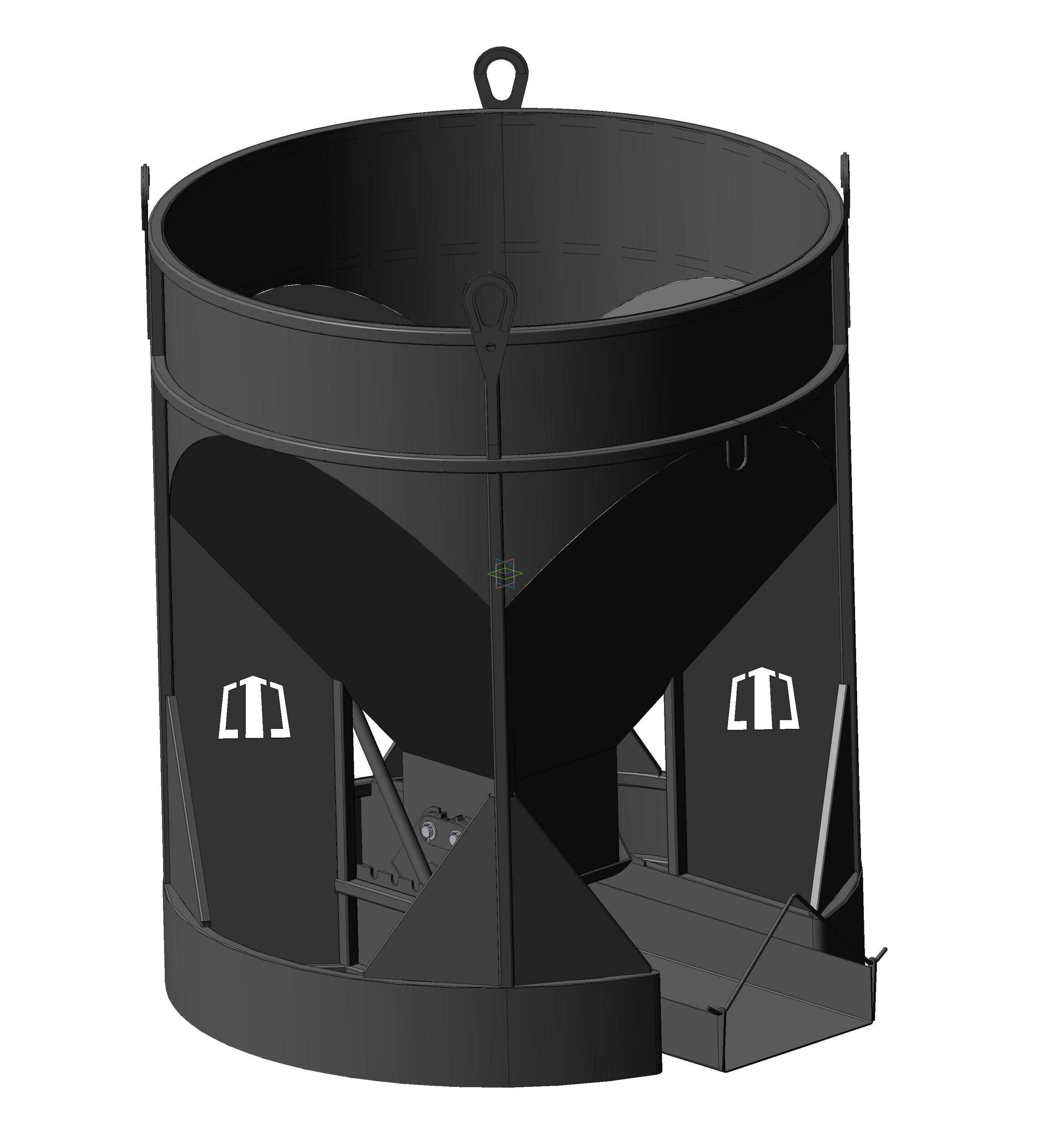

Бункер (бадья) для подачи бетона "Рюмка" 1 метр кубический с лотком

Данный бункер отличается от представленного мной ранее бункера того же объёма (/promzona/materials-industry/bunker-dlya-betona-obyom-1-metr-kubicheskiy.html) следующими характеристиками:
1. привод открытия челюстей шестерёнчатый вместо рычажного
2. Облегчённая конструкция (рассчитано на наличие координатного стола плазменной резки). Весит меньше примерно на 100 кг.
3. Имеется лоток (съёмный) для подачи бетона.

При построении чертежей с модели проблем не возникнет. Вложенность проекта и спецификация имеется. Все материалы подобраны.

Состав: ЗD сборка с полной деталлировкой Язык документа

Софт: КОМПАС-3D 16

Сайт: www

Файлы:

Каталог / Транспорт / Строительные, специальные и дорожные машины / Бункер (бадья) для подачи бетона "Рюмка" 1 метр кубический с лотком

Рычаг.m3d
скоба фиксации лотка.m3d
стенка бетоновода.m3d
стойка.m3d
Тяга.m3d
Усилительная подкладка.m3d
Шайба.m3d
каркас.a3d
Лоток.a3d
Рюмка.a3d
Челестной затвор.a3d
Вилка.m3d
Воздушный руль.m3d
Гребень.m3d
Кольцо.m3d
кронштейн.m3d
крючок.m3d
Лепесток.m3d
Лоток.m3d
малая стойка.m3d
накладка кронштейна.m3d
Накладка проушины малая.m3d
Накладка проушины.m3d
Накладка эвольвента.m3d
Обечайка затвора.m3d
Обечайка нижняя внешняя.m3d
Обечайка нижняя.m3d
Обечайка.m3d
Петля замочная.m3d
Петля контроля лотка.m3d
Петля.m3d
подпорка.m3d
поперечина.m3d
Проушина.m3d
раскос нижний.m3d
Ребро затвора.m3d
ребро.m3d
Ребро2.m3d
