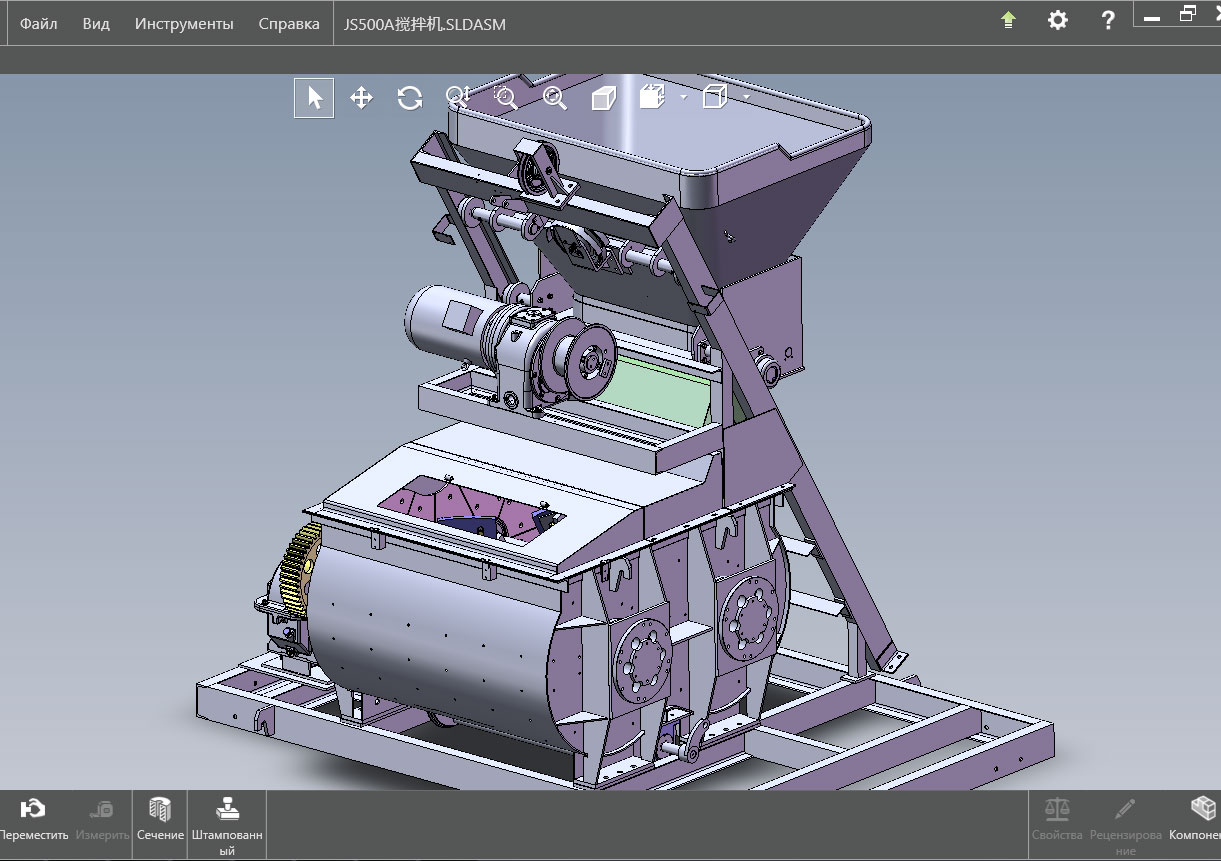

3D Модель Двухвальный бетоносмеситель JS 500 принудительного действия.
Бетоносмеситель (JS500):
Технические характеристики смесителя JS500
Емкость подачи: 800 л
Объем выгрузки: 500 л
Вращающаяся скорость перемешивания вала: 23 об / мин
Мощность двигателя: 18,5 кВт
Скорость подъема бункера: 25 м / мин
Двигатель насоса: 0.55kw
Максимум. Диаметр агрегатов: 60/80
Время перемешивания: 30-35 секунд
Стандартная высота разгрузки: 2200 мм
Размеры в состоянии транспортировки: 3400/2300/2700
Масса: 4000 кг
