Проектирование завода по производству заборных панелей

Кумертауский филиал ОГУ
Кафедра производства строительных материалов изделий и конструкция
Курсовой проект по дисциплине "Технология Бетонов"
На тему: "Заборные панели"
Кумертау 2015

В данном проекте рассматривается цех по производству заборных панелей объёмом 15000 м3. Произведён расчёт состава бетона, материальный баланс, складов и бункеров, и подбор оборудования для линии.

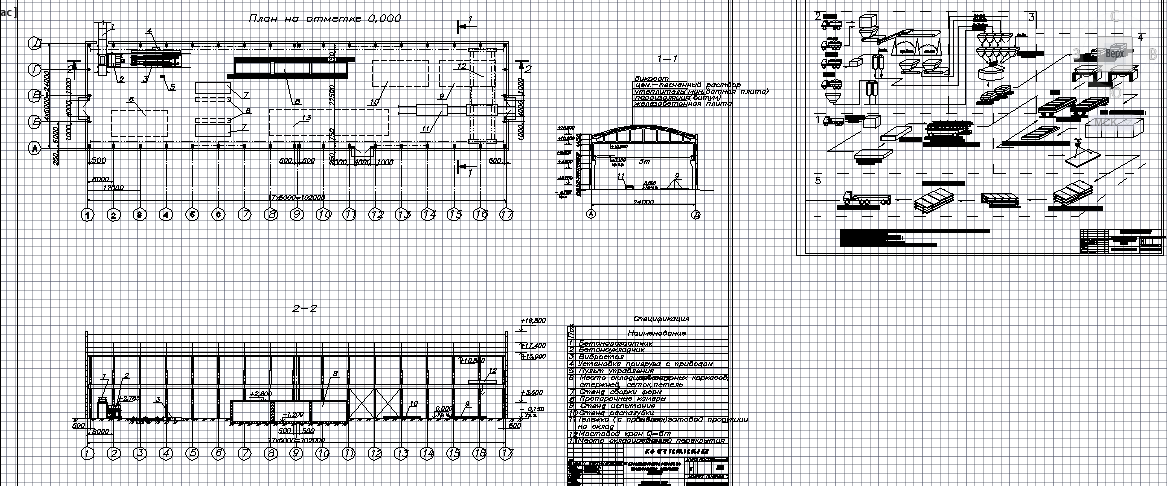

Графическая часть содержит технологическую линию производства заборных панелей и технологическая схема
Курсовой проект содержит лист формата А1 и лист формата А2, 30 листов пояснительной записки

Состав: Технологическая схема, ПЗ, Технологическая линия Язык документа

Софт: AutoCAD 2014
