Белорусский Национальный Технологический Университет
Кафедра производство строительных материалов и изделий
курсовой проект по дисциплине «Теплотехника и теплотехническое оборудование»
на тему Расчет, конструирование и составление теплового баланса установок для тепловой обработки строительных материалов и изделий
Минск 2022
Исходные данные: Кассетная установка (внутренние стеновые панели). Теплоноситель- пар. Производительность линии – 25 000 м3 в год.
Состав курсового проекта
Курсовой проект состоит из расчетно-пояснительной записки и графической части.
Расчетно-пояснительную записку следует выполнять на листах формата 210x297 мм, руководствуясь требованиями ЕСКД.
Записка включает, как правило, следующие разделы:
1. Введение.
2. Характеристика материалов и габаритные размеры изделий, форм.
3. Краткое описание технологического процесса изготовления изделий.
4. Выбор и обоснование режима тепловой обработки, расчет прогрева изделий.
5. Конструктивный расчет установки и определение требуемого количества тепловых агрегатов.
6. Теплотехнический расчет установки.
7. Определение удельных и часовых расходов теплоты и теплоносителя.
8. Расчет трубопроводов.
9. Пути снижения теплозатрат при тепловой обработке, вторичное использование энергоресурсов.
10. Техника безопасности.
11. Список использованных источников.

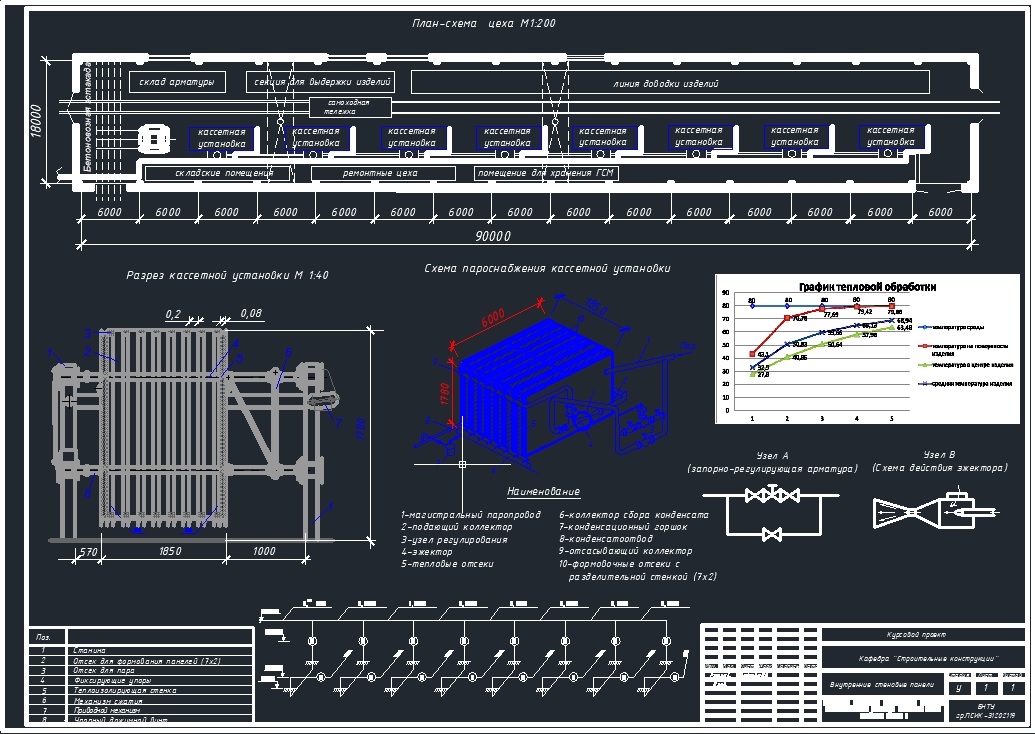

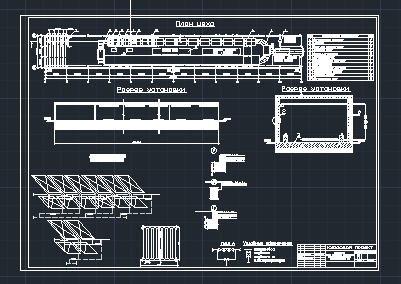

Графическая часть проекта составляет обычно 1 лист формата А1 (594x841 мм), на котором отражается план линии (цеха) по производству заданного вида изделий, план и разрезы проектируемой установки, отдельные узлы и детали агрегата, график тепловой обработки с изображением на нем кривых изменения температуры среды, поверхности и центра изделия, а также аксонометрическая схема системы теплоснабжения установок.
