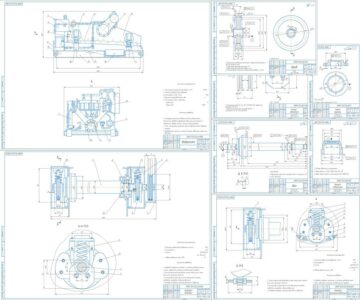

Сито вибрационное

Сито вибрационное предназначено для разделение материала в непрерывном режиме на две фракции.
1. Габариты рабочей поверхности (длина х ширина), м..………..0,8х1,5
2. Производительность, м3/ч …………………………………… …1…5
3. Мощность электродвигателя, кВт ……………………………… 0,55
4. Количество электродвигателей, шт………………………………..1
5. Ячейка сита, мм…………… ……………………………………...20
6. Тип вибровозбудителя ……………………………………дебалансный
7. Габаритные размеры, мм
длина ………………………………………….2545
ширина ………………………………………..1580
высота …………………………………………2220
14.Масса, кг …………………………………………………………..…635

Состав: 3D Сборка Язык документа

Софт: КОМПАС-3D 14
