Вибрационное сито продуктивностью 8 т/час

Заказная работа без привязки к учебному заведению

Техническая характеристика
Продуктивность, т/час 8
Крупность выходного материала, мм 0...30
Температура материала, град С 20
Предел разделения, мм 12
Размер просеивальной поверхности,мм 1500х400
Число получаемых фракций 2
Число ярусов, шт 1
Наклон просеивальной поверхности, град 22 30'
Параметры калебаний:
частота, Гц 50
угол вибрации, град 15
Мощность электродвигателя вибратора, кВт 1,1
Масса колеблящегося вибросита, кг 500

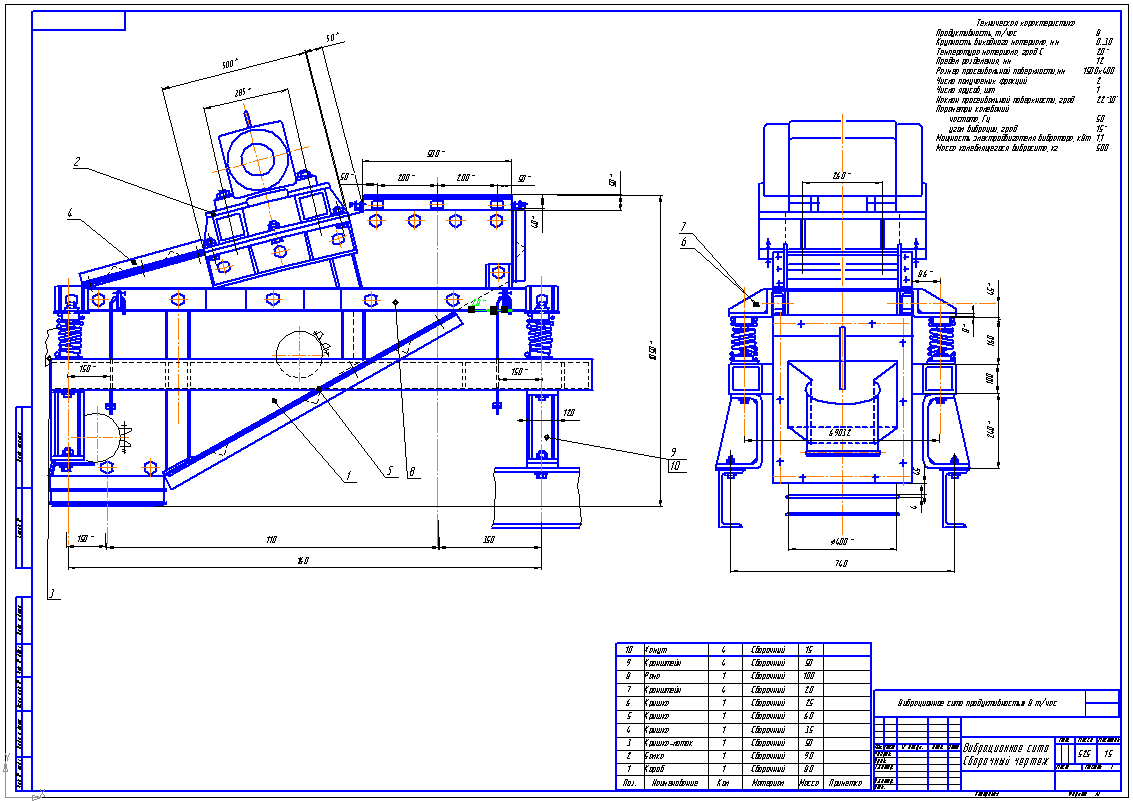

Состав: Вид общий (ВО), Спецификация Язык документа

Софт: КОМПАС-3D 16.1

Файлы:

Каталог / Промышленность / Промышленность строительных материалов / Вибрационное сито продуктивностью 8 т/час

Вибросито.cdw
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы.

Еще чертежи и проекты по этой теме:

1 КОММЕНТАРИ

1

Не рекомендую скачивать, это не чертеж а недоразумение! Многие линии не доведены до конца и т.п.
