Камера вспенивания СМ-35.00.00.000СБ

Камера вспенивания СМ-35СБ с автоматическим контролем и управлением предназначена для получения листов пенопласта, разнообразных по размерам и маркам, вспениванием из заготовок полистирольных плит.
Камера вспенивания выполнена в виде корпуса с двумя навешенными дверьми, герметично запираемыми с помощью откидных болтов и барашковых гаек.
Внутри камеры внизу болтами закреплена нижняя полка, при этом между камерой и опорами полки установлены кольцевые резиновые уплотнения. Поверх нижней полки ограничителями закреплена промежуточная полка, поверх которой также закреплены друг над другом еще 5 промежуточных полок. Поверх последней полки закреплен ограничителями прижим. Втулка прижима закреплена на резьбовой части штока гидроцилиндра. Гидроцилиндр болтами закреплен на опоре корпуса. Шток гидроцилиндра загерметизирован относительно опоры корпуса манжетой и резиновыми кольцами. Нижняя полка и промежуточные полки предусматривают установку проставок, соответствующих требуемой толщине изготавливаемых листов пенопласта. На стойках ушков корпуса установлены индуктивные бесконтактные выключатели, контролирующие погасшими индикаторами герметичное закрытие дверей.
Гидроцилиндр рукавами РВД-20 через штуцера подсоединен к гидропанели гидравлической станции, которая закреплена на крышке корпуса.
На патрубке крышки корпуса закреплен уровнемер.
На патрубках боковой стенки корпуса закреплены: манометр визуального контроля давления в камере; трубопровод ввода холодной воды; трубопровод с четырехуровневым вводом пара; датчик давления и датчик температуры. На патрубке спуска воды и трубопроводах
закреплены шаровые краны Ду50 с электроприводом и имеющие возможность ручного управления задвижкой
Техническая характеристика
1. Заготовка .................................... плита полистирольная
2. Состав плиты ............................. полистирол и вспениватель
3. Размеры заготовок В×L×Н ,мм ...................... 600×800×40
4. Марки получаемого пенопласта ...... 100, 150, 200, 350 и 600
5. Размеры листа пенопласта В×L, мм ...... 1200±100×1600±200
6. Толщина листа пенопласта Н±5, мм ...... 50, 55, 60 или 65
7. Количество размещаемых заготовок в камере, шт ....... 6
8. Максимальное давление в камере, атм ............................ 0,3
9. Устанавливаемая температура в камере, град.C … 20°…100°
10. Температура подаваемого пара, град.C ……. 100°…130°
11. Температура подаваемой воды, град.C ……...... 15…16
12. Максмальное усилие сжатия полок кассеты, тс ... 6,28
13. Скорость подъема/опускания полок, м/мин … 0,95/0,71
14. Время сжатия полок, сек ………................................... 16
15. Время раздвижения полок, сек …………....................... 12
16. Максимальный угол открытия дверей, град ............. 160
17. Производительность гидростанции, л/мин ............... 5,6
18. Рабочее давление гидростанции, атм ....................... 80
19. Мощность двигателя гидростанции кВт ................. 1,1
20. Рабочий ход поршня гидроцилиндра, мм …………….. 180
21. Мин/макс уровень загрузки полок камеры, мм ... 721/1231
22. Максимальный зазор между раздвинутыми полками, мм .......... 80
23. Внутренние размеры камеры b×l×h ,мм ... 1888×2000×988
24. Габаритные размеры камеры В×L×Н ,мм ... 2429×2340×2438
25. Длина камеры при раскрытых дверях, мм ........... 6240
26. Вес камеры, кг ......................................................... 9300
27. Способ установки заготовки в камеру ……... ручной по шаблону
28. Управление .................................... с пульта управления
29. Режим работы .................... автоматический и ручной
Имеется комплект рабочих чертежей

Состав: Модели деталей и сборок 3D

Софт: SolidWorks 2007

Сайт: www

Файлы:

Фитинг ввертной GE20SR1ED Донвард.SLDPRT

СМ-35.01.01.000СБ Трубка.SLDPRT

СМ-35.01.00.016 Стойка.SLDPRT

СМ-35.06.00.002-01 Патрубок.SLDPRT

Шаровой кран модели 720000 50 с электроприводом VB060.SLDPRT

СМ-35.04.00.001 Крышка.SLDPRT

СМ-35.08.00.000 СБ Пульт управления.SLDASM

Вспученный лист.SLDPRT

Гидростанция СГ1-Z1-5,6-101-15-В.SLDPRT

СМ-25.01.00.004 Швеллер 12 ГОСТ8240-89.SLDPRT

СМ-35.04.00.000-01СБ Дверь.SLDASM

СМ-25.03.00.001 Прижим.SLDPRT

СМ-35.01.00.003 Крышка.SLDPRT

СМ-25.01.00.021 Ребро.SLDPRT

Гайка М16-7Н.36.019 ГОСТ 5915-70.SLDPRT

СМ-25.08.00.001 Обечайка.SLDPRT

СМ-35.07.00.000СБ Трубопровод.SLDASM

СМ-35.01.00.019 Ребро.SLDPRT

Болт М12-8gх25.36.019 ГОСТ 7798-70.SLDPRT

Шайба 6 65Г 019 ГОСТ 6402-70.SLDPRT

СМ-25.02.01.004 Упор.SLDPRT

СМ-25.01.00.016 Заглушка.SLDPRT

СМ-35.01.00.005-01 Теплоизоляция.SLDPRT

Болт М27-8gх100.36.019 ГОСТ 7798-70.SLDPRT

СМ-25.02.01.003-01 Проставка.SLDPRT

Датчик давления DMP 330H-2501-1-100-100-00R.SLDPRT

СМ-25.04.00.009 Глазок.SLDPRT

СМ-35.01.00.002 Стойка.SLDPRT

СМ-25.04.00.007 Втулка.SLDPRT

СМ-35.04.00.002 Стенка.SLDPRT

Кольцо 050-055-30-2-2 ГОСТ 9833-73.SLDPRT

СМ-35.01.00.001 Стойка.SLDPRT

Заготовка.SLDPRT

Винт М8х20 ГОСТ 1491-80.SLDPRT

СМ-25.08.01.004 Бобышка.SLDPRT

Фланец 1-50-1,6 ГОСТ 12820-80.SLDPRT

СМ-35.02.02.001 Втулка.SLDPRT

СМ-25.01.00.005 Стенка.SLDPRT

СМ-35.01.00.025 Бобышка.SLDPRT

Шайба 27 65Г 019 ГОСТ 6402-70.SLDPRT

СМ-25.02.01.003 Проставка.SLDPRT

Кольцо 030-035-30-2-2 ГОСТ 9833.SLDPRT

Кнопка КН разомкнутая.SLDPRT

Кнопка выступающая без фиксации, белая с подсветкой МР3-21W 1SFA 611 102 R1105.SLDPRT

СМ-35.01.00.000СБ Корпус.SLDASM

СМ-35.04.00.006 Ушко.SLDPRT

Рукав РВД20/

Рукав РВД20/ДКМ 20.SLDASM

Рукав РВД20/Гайка 20-33х1,5 S-41.SLDPRT

Рукав РВД20/ДКМ 20х90.SLDASM

Рукав РВД20/Муфта МЕ-20.SLDPRT

Рукав РВД20/Рукав РВД20.2.2-S41 – 1100.SLDASM

Рукав РВД20/Рукав РВД20.2.2-S41 – 1150.SLDASM

Рукав РВД20/Рукав 20х1100 высокого давления двухоплеточные (2SN) EN 853.SLDPRT

Рукав РВД20/Ниппель Н-20-41x90 со сферой ДКМ.SLDPRT

Рукав РВД20/Рукав 20х1150 высокого давления двухоплеточные (2SN) EN 853.SLDPRT

Рукав РВД20/Ниппель Н-20-41 со сферой ДКМ.SLDPRT

СМ-25.02.01.001-03 Полка.SLDPRT

СМ-25.02.01.002 Упор.SLDPRT

СМ-35.01.00.019-01 Ребро.SLDPRT

СМ-35.01.00.012-01 Патрубок.SLDPRT

СМ-35.01.00.022 Патрубок.SLDPRT

СМ-35.01.00.027 Втулка.SLDPRT

СМ-35.04.00.004 Теплоизоляция.SLDPRT

СМ-25.02.02.004 Ребро.SLDPRT

Болт М6-8gх8.36.019 ГОСТ 7798-70.SLDPRT

СМ-35.04.00.002-01 Стенка.SLDPRT

СМ-35.02.01.005 Втулка.SLDPRT

Сигнальная лампа Ø8 XVL A2-3-2 зеленый 12в.SLDPRT

СМ-35.02.01.000-02СБ Полка.SLDASM

Болт М16-8gх60.36.019 ГОСТ 7798-70.SLDPRT

Штифт 25х68 ГОСТ 10774-75.SLDPRT

СМ-35.01.00.011 Патрубок.SLDPRT

СМ-25.01.00.023 Стенка.SLDPRT

СМ-35.06.00.002 Патрубок.SLDPRT

Гайка М12-7Н ГОСТ 5915-70.SLDPRT

Гайка М8-7Н ГОСТ 5915-70.SLDPRT

Сигнальная лампа со встроенным светодиодом желтая ML1-100Y 1SFA 611 400 R1003.SLDPRT

СМ-35.00.00.010 Болт откидной.SLDPRT

Шайба 8 65Г 019 ГОСТ 6402-70.SLDPRT

СМ-25.04.00.010 Кольцо.SLDPRT

СМ-25.00.00.005 Уплотнение.SLDPRT

СМ-35.02.02.003-01 Косынка.SLDPRT

СМ-25.02.01.003-02 Проставка.SLDPRT

СМ-25.01.00.005-01 Стенка.SLDPRT

СМ-35.02.01.001-02 Полка.SLDPRT

Датчик температуры ТСМ Метран-204-03-060-В-2-1-У1.1-ГП.SLDPRT

СМ-35.08.01.000 СБ Корпус.SLDASM

Выключатель индуктивный замыкающий ISB AF26A-21-2-LP-H ТЕКО.SLDPRT

СМ-35.07.00.001 Патрубок.SLDPRT

Уровнемер NMC-R-N 1 2G6 0 3-R L=1,12м.SLDPRT

СМ-25.01.00.011-01 Патрубок.SLDPRT

Кольцо 040-045-30-2-2 ГОСТ 9833-73.SLDPRT

СМ-35.01.00.006 Дно.SLDPRT

СМ-35.02.02.003 Косынка.SLDPRT

Сигнальная лампа со встроенным светодиодом зеленая ML1-100G 1SFA 611 400 R1002.SLDPRT

Манометр ДМ 1001-0,1 МПа-1,5 Г ОСТ 2405-88.SLDPRT

СМ-35.01.00.011-02 Патрубок.SLDPRT

СМ-25.08.00.001 Панель.SLDPRT

СМ-25.00.00.003 Уплотнение.SLDPRT

СМ-35.01.00.008 Опора.SLDPRT

СМ-25.08.01.003 Бобышка.SLDPRT

СМ-25.00.00.001 Фитинг ввертной.SLDPRT

Джойстик без блокировки 8ML2T J401.SLDPRT

СМ-25.05.00.001 Гайка.SLDPRT

СМ-35.04.00.004-01 Теплоизоляция.SLDPRT

Болт М6-8gх55.36.019 ГОСТ 7798-70.SLDPRT

Кнопка КН замкнутая.SLDPRT

СМ-25.04.00.011 Втулка.SLDPRT

СМ-35.02.01.001 Полка.SLDPRT

СМ-35.05.00.000СБ Гайка барашковая.SLDASM

СМ-35.02.01.005-01 Втулка.SLDPRT

Сигнальная лампа Ø8 XVL A2-5-2 желтый 12в.SLDPRT

СМ-35.06.00.000СБ Трубопровод.SLDASM

СМ-25.02.02.005 Ребро.SLDPRT

СМ-35.01.00.005-02 Теплоизоляция.SLDPRT

СМ-25.00.00.006 Шаблон.SLDPRT

Сигнальная лампа Ø8 XVL A2-4-2 красный 12в.SLDPRT

Кнопка выступающая без фиксации, зеленая с подсветкой МР3-21G 1SFA 611 102 R1102.SLDPRT

Манжета 1-110-90-1 ГОСТ 14896--84.SLDPRT

СМ-35.02.00.001-01 Ограничитель.SLDPRT

Болт М10-8gх45.58.01 ГОСТ 7798-70.SLDPRT

СМ-35.04.00.005 Уплотнение.SLDPRT

СМ-25.04.00.008 Ручка.SLDPRT

СМ-35.01.00.005 Теплоизоляция.SLDPRT

Болт М8-8gх35.36.019 ГОСТ 7798-70.SLDPRT

Болт М8-8gх60.36.019 ГОСТ 7798-70.SLDPRT

СМ-35.04.00.015 Кольцо.SLDPRT

СМ-35.01.00.009 Ушко.SLDPRT

СМ-35.02.02.000СБ Прижим.SLDASM

СМ-25.01.00.013 Вкладыш.SLDPRT

Винт М12-6gх50.36.05 ГОСТ 1477-93.SLDPRT

Кнопка выступающая без фиксации, красная с подсветкой МР3-21R 1SFA 611 102 R1101.SLDPRT

Шаровой кран модели 720000 50 с ручкой DN 150 - 200.SLDPRT

СМ-25.02.02.003 Ребро.SLDPRT

Винт М8х16 ГОСТ 1491-80.SLDPRT

СМ-35.01.00.018 Стойка.SLDPRT

СМ-35.00.00.001 Камера.SLDPRT

СМ-35.04.00.003-01 Обечайка.SLDPRT

Джойстик c блокировкой 8ML2T J401.SLDPRT

СМ-25.01.00.015 Упор.SLDPRT

СМ-35.04.00.000СБ Дверь.SLDASM

СМ-35.01.00.023-02 Стенка.SLDPRT

СМ-25.08.01.002 Дно.SLDPRT

Кольцо 090-098-46-2-2 ГОСТ 9833-73.SLDPRT

Винт В1.М5-6gх10.56.019 ГОСТ 17475-80.SLDPRT

СМ-35.00.00.000СБ Камера вспенивания.SLDASM

Кнопка выступающая без фиксации, желтая с подсветкой МР3-21Y 1SFA 611 102 R1103.SLDPRT

Сигнальная лампа со встроенным светодиодом красная ML1-100R 1SFA 611 400 R1001.SLDPRT

Болт М16-8gх70.36.019 ГОСТ 7798-70.SLDPRT

Грибовидная кнопка без фиксации, красная без подсветки MPM1-10R 1SFA 611 124 R1001.SLDPRT

Кнопка выступающая без фиксации, синяя с подсветкой МР3-21L 1SFA 611 102 R1104.SLDPRT

Болт М16-8gх50.36.019 ГОСТ 7798-70.SLDPRT

Болт самоанкирующийся 16х150 ГОСТ 28778-90/

Болт самоанкирующийся 16х150 ГОСТ 28778-90/Запорный элемент.SLDPRT

Болт самоанкирующийся 16х150 ГОСТ 28778-90/Гайка М16-7Н.36.019 ГОСТ 5915-70.SLDPRT

Болт самоанкирующийся 16х150 ГОСТ 28778-90/Шайба 16.0.019 ГОСТ 6958-78.SLDPRT

Болт самоанкирующийся 16х150 ГОСТ 28778-90/Болт самоанкирующийся 16х150 ГОСТ 28778-90.SLDASM

Болт самоанкирующийся 16х150 ГОСТ 28778-90/Болт 16х150.SLDPRT

Шайба 12 65Г 019 ГОСТ 6402-70.SLDPRT

СМ-35.01.00.001 Перемычка.SLDPRT

СМ-35.04.00.001-01 Крышка.SLDPRT

СМ-25.01.00.014 Упор.SLDPRT

СМ-35.04.00.005-01 Уплотнение.SLDPRT

СМ-35.02.00.001 Ограничитель.SLDPRT

СМ-25.02.01.006 Облицовка.SLDPRT

Шайба 16 65Г 019 ГОСТ 6402-70.SLDPRT

СМ-25.00.00.004 Муфта.SLDPRT

СМ-35.02.01.000-01СБ Полка.SLDASM

Болт М16-8gх110.36.019 ГОСТ 7798-70.SLDPRT

Болт М6-8gх35.36.019 ГОСТ 7798-70.SLDPRT

Выключатель индуктивный размыкающий ISB AF26A-22-2-LP-H ТЕКО.SLDPRT

СМ-35.06.00.001 Патрубок.SLDPRT

СМ-35.01.00.017 Стенка.SLDPRT

СМ-35.00.00.001 Крышка.SLDPRT

СМ-35.02.00.000СБ Кассета.SLDASM

Гидроцилиндр с передним фланцем ГЦС 100 x 050-0400-07-Т-0-0.SLDPRT

Болт М8-8gх12.36.019 ГОСТ 7798-70.SLDPRT

СМ-35.01.00.023-01 Стенка.SLDPRT

СМ-25.04.00.013 Кольцо.SLDPRT

Пол.SLDPRT

СМ-25.08.01.005 Основание.SLDPRT

СМ-35.01.00.005-03 Теплоизоляция.SLDPRT

СМ-35.04.00.005-02 Уплотнение.SLDPRT

Двойная кнопка, прозрачная с подсветкой MPD1-11C 1SFA 611 130 R1108.SLDPRT

Двухпозиционный переключатель с фиксацией и длинной серой ручкой M2SS5-20U 1SFA 611 200 R2007.SLDPRT

СМ-35.01.00.025 Ушко.SLDPRT

Манжета 1-60-50-1 ГОСТ 14896--84.SLDPRT

Реле времени ВЛ-6-III-УХЛ 4 0,1...99,9мин.SLDPRT

Сигнальная лампа со встроенным светодиодом синяя ML1-100L 1SFA 611 400 R1004.SLDPRT

СМ-35.02.01.000СБ Полка нижняя.SLDASM

СМ-25.01.00.026 Шайба.SLDPRT

СМ-25.04.00.012 Кольцо.SLDPRT

СМ-35.02.01.001-01 Полка.SLDPRT

СМ-25.01.00.012 Патрубок.SLDPRT

СМ-25.05.00.002 Ручка.SLDPRT

СМ-25.01.00.024 Втулка.SLDPRT

Гайка М6-7Н.8 ГОСТ 5915-70.SLDPRT

СМ-25.08.01.006 Стойка.SLDPRT

Зуммер непрерывный KB1-4010 1SFA 616 401 R4010.SLDPRT

СМ-35.04.00.014 Ребро.SLDPRT

СМ-25.01.00.011 Ось.SLDPRT

Болт М8-8gх70.36.019 ГОСТ 7798-70.SLDPRT

СМ-35.04.00.003 Обечайка.SLDPRT

Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы

Еще чертежи и проекты по этой теме:

Рейтинг: 300

Софт: SolidWorks 2007

Состав: Модели деталей и сборок 3D

134

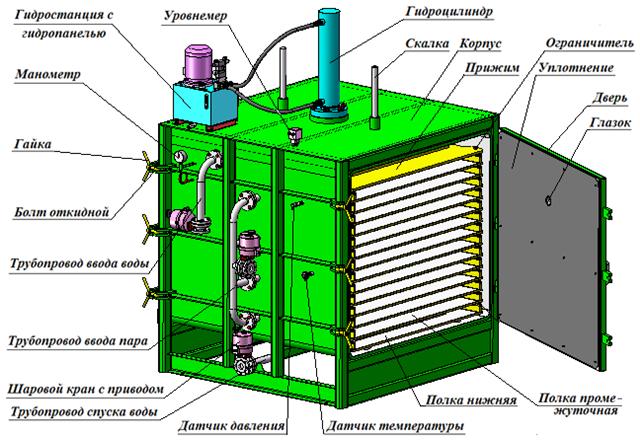

Камера вспенивания СМ-25.00.00.000СБ
