Щипцы обжимные Н.137.00.00.00

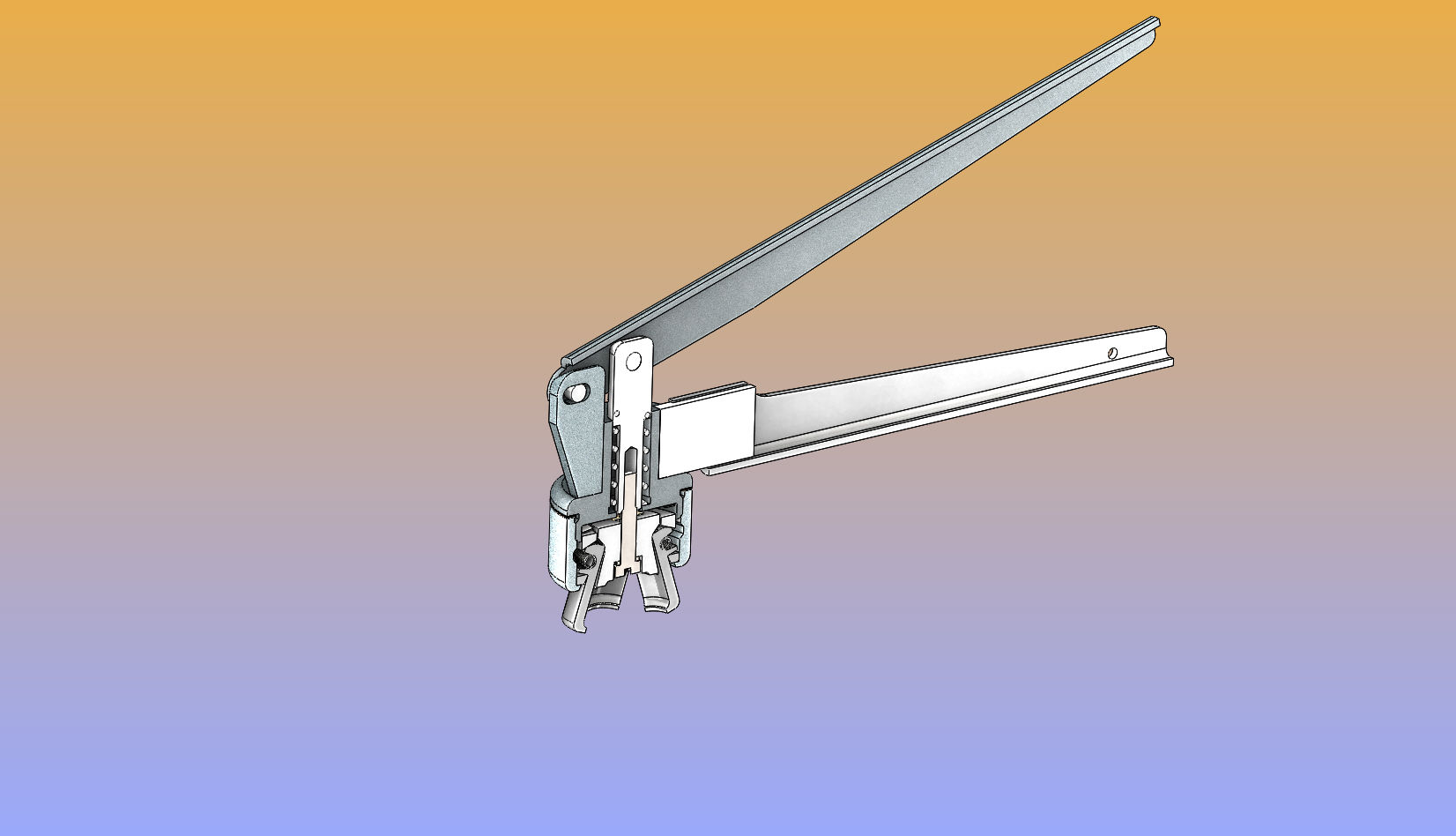

Н.137.00.00.00 Щипцы обжимные
Механизм может применяться при упаковке заполненной стеклянной медицинской тары ручным способом в аптеках, где изготавливаются жидкие препараты по индивидуальным рецептам в малых количествах.
Упаковка производится методом обжатия нижней части металлического колпачка вокруг горлышка стеклянной тары подвижной разрезной цангой, приводимой в движение рычагом. Перед этим тара укупоривается резиновой пробкой. Размер колпачка 25 мм, соответственно под него тара и пробка.

Состав: 3D сборка, детали

Софт: SolidWorks 2017

Файлы:
lock washers/Washer 6402_3_gost.sldprt
screws/SC GOST 1491_gost.sldprt
special washers/Washer 11648_gost.sldprt
Н.137.00.00.00 СБ Щипцы обжимные.SLDASM
Н.137.00.00.01 Гайка.SLDPRT
Н.137.00.00.02 Цанга нерарезанная.SLDPRT
Н.137.00.00.02 Цанга.SLDPRT
Н.137.00.00.03 Толкатель.SLDPRT
Н.137.00.00.04 Толкатель.SLDPRT
Н.137.00.00.05 Шайба.SLDPRT
Н.137.00.00.07 Шайба.SLDPRT
Н.137.00.00.08 Шайба.SLDPRT
Н.137.00.00.09 Прокладка.SLDPRT
Н.137.00.00.10 Пружина.SLDPRT
Н.137.00.00.11 Пружина.SLDPRT
Н.137.00.00.12 Шайба.SLDPRT
Н.137.00.00.13 Рычаг.SLDPRT
Н.137.00.00.14 Ось.SLDPRT
Н.137.01.00.00 Корпус/Н.137.01.00.00 СБ Корпус.SLDASM
Н.137.01.00.00 Корпус/Н.137.01.00.02 Рычаг.SLDPRT
Н.137.01.01.00 Корпус/Н.137.01.01.00 СБ Корпус.SLDASM
Н.137.01.01.00 Корпус/Н.137.01.01.01 Корпус.SLDPRT
Н.137.01.01.00 Корпус/Н.137.01.01.02 Ухо.SLDPRT
Н.137.01.01.00 Корпус/Н.137.01.01.03 Ухо.SLDPRT
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
Автор: vladim1253
Дата: 2023-09-08
Просмотры: 22
Язык: Русский Язык документа
