Узел задавливания Н.271.48.00.00

Узел задавливания Н.271.48.00.00

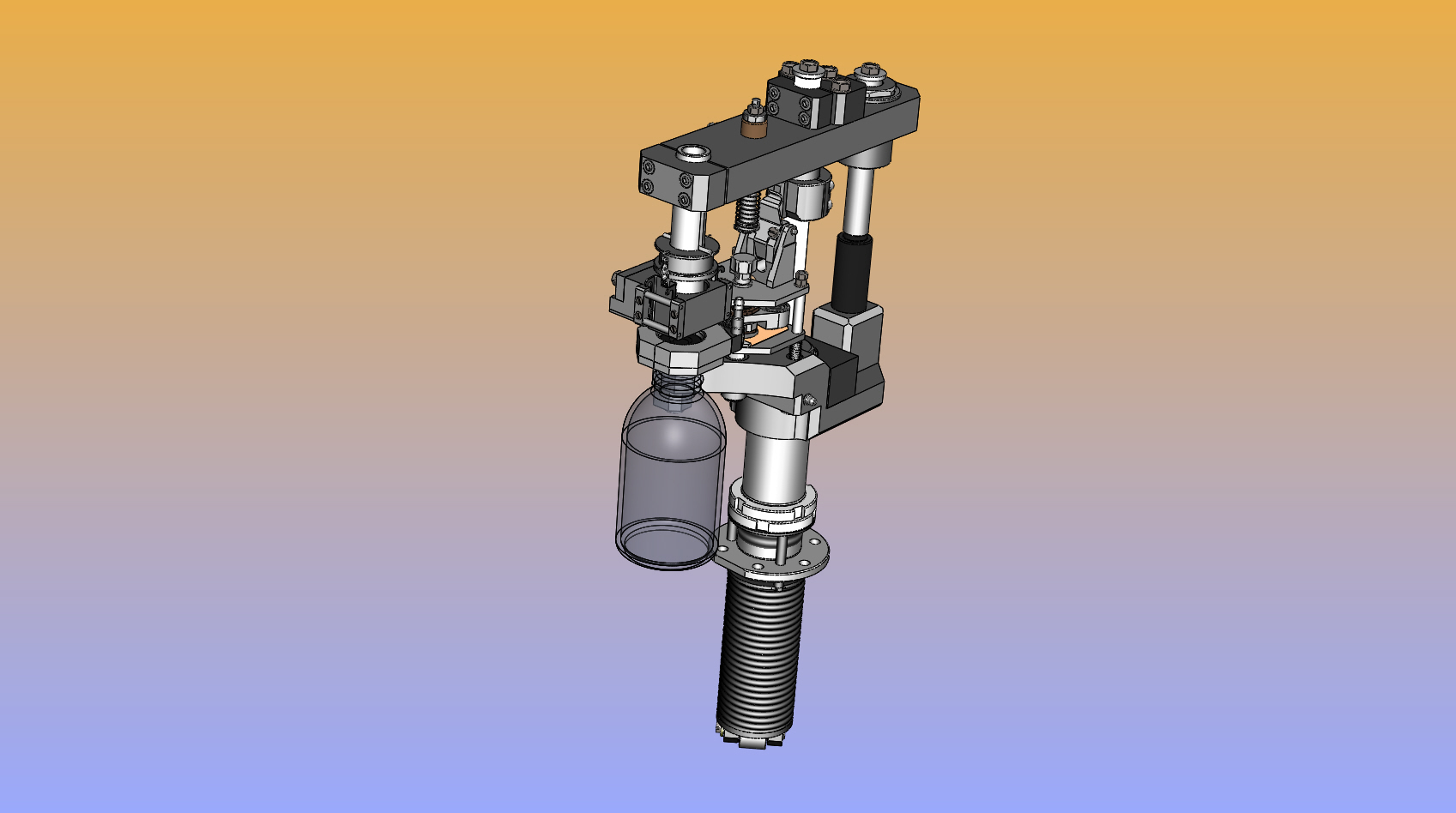

Н.271.48.00.00 Узел задавливания является частью экспериментальной установки розлива и укупорки жидких фармацевтических препаратов в стерильную стеклянную тару. На позиции данного устройства производится установка стерильной резиновой пробки в горлышко заполненного до заданного уровня стеклянного флакона с предварительным лёгким вакуумированием (с целью гарантии от проникновения микробов и пр.) и дальнейшим задавливанием пробки до упора. Механизм устанавливается на станину установки и приводится в движение кулачковым приводом установки через толкающий ролик внизу механизма.
Данный механизм является моим вкладом в разработку и создание установки.
Довести механизм до полностью работоспособного состояния, к сожалению, не удалось из за закрытия темы ввиду невостребованности, хотя установка была сделана, испытана и отправлена но доводку, которая уже не проводилась, хотя нерешённых проблем было немного и и пути их решения были ясны. Но, как говорится, жизнь такова, какова она есть и больше никакова. Прошу прощения за лирические отступления.
Публикация данной разработки возможна в силу того, что 3D модель в комплект конструкторской документации не вошла, нигде не регистрировалась и применялась лишь для облегчения и ускорения проектирования механизма.

Состав: 3D сборки, детали

Софт: SolidWorks 2017
