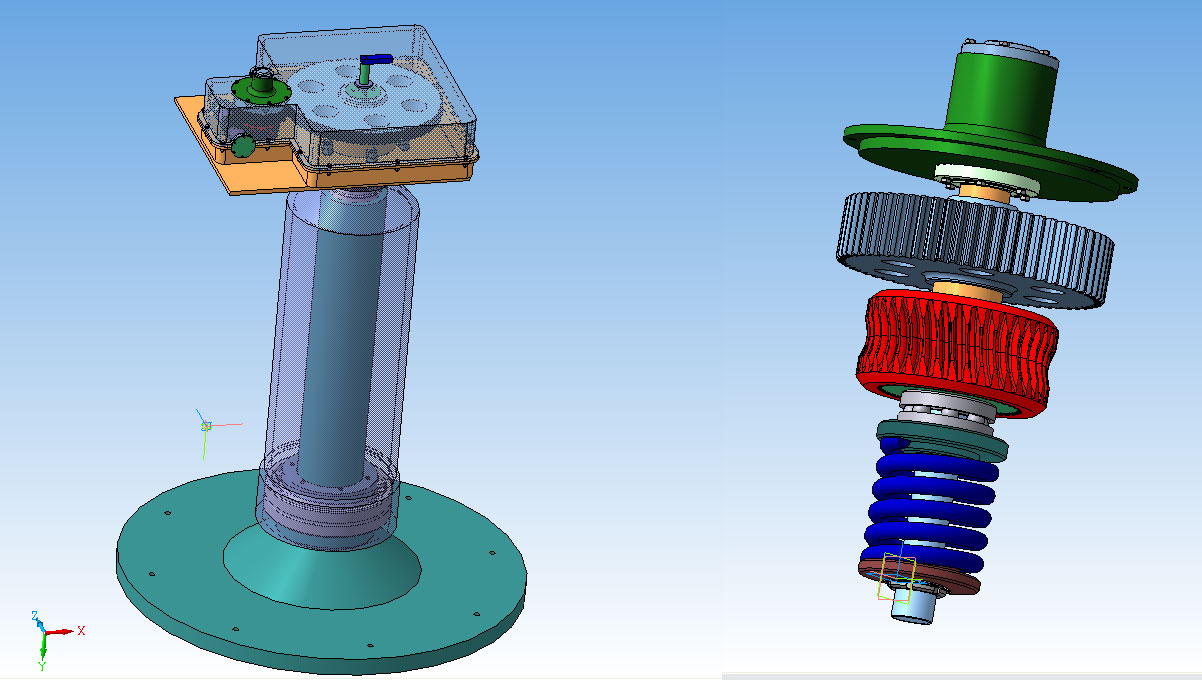

Механизм поворота представляет собой неподвижную колонну 1, закрепленную на полу цеха фундаментными болтами 8. На колонну 1 через упорный подшипник 12 опирается поворотная колонна 2. Для восприятия нагрузки, возникающей от веса лафета, установлены радиальные роликовые подшипники 13, 40. На колонне 2, болтами 7, закреплен привод механизма поворота.
Привод механизма поворота включает в себя электродвигатель АИУ132S4 с мощностью 7 кВт и частотой вращения 1500 〖мин〗^(-1), муфту упругую втулочно-пальцевую (МУВП) 4, червячно-цилиндрический редуктор.
Червячная передача редуктора выполнена со встроенной муфтой предельного момента. Ведущие диски 11 муфты закреплены на ступице червячного колеса 14, ведомые 10 – на валу 3. Диски прижимаются друг к другу пружиной 19, регулировка жесткости которой возможна с помощью гайки 32 через втулку 7. Для предотвращения самооткручивания гайки предусмотрена стопорная шайба 48.
На одном валу с червячным колесом закреплена шестерня 23 цилиндрической передачи. Шестерня входит в зацепление с неподвижным колесом 13, неподвижность которой обеспечивается путем фиксации оси колеса относительно неподвижной колонны шпоночным соединением.
