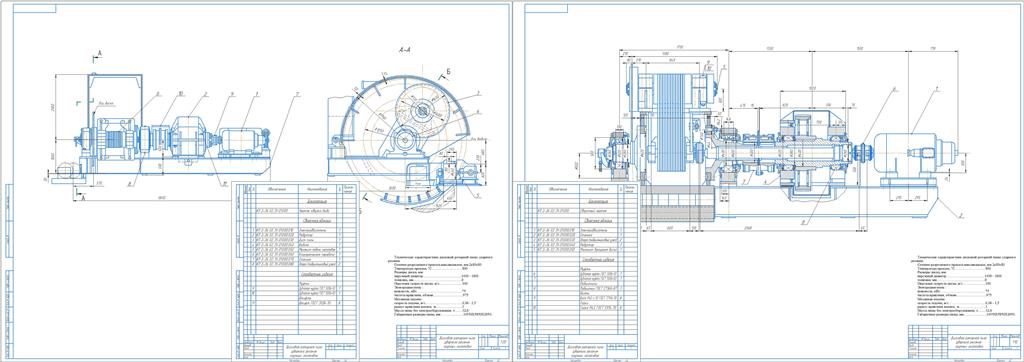

Чертеж дисковой роторной пилы ударного резания крупных заготовок

Дисковая роторная пила ударного резания предназначена для резки крупных заготовок

Технические характеристики дисковой роторной пилы ударного резания.

Сечение разрезаемого проката максимальное, мм 2x80x80

Температура проката, °C…………………….. 800

Размеры диска, мм:наружный диаметр……………………………1400 ‑ 1600

толщина, мм.…………………………………..8

Окружная скорость диска, м/с.……………….100

Электродвигатель :мощность, кВт…………………………………75

частота вращения, об/мин……………………..975

Механизм подачи: скорость подачи, м/с…………………………..0,06 ‑ 1,5

радиус вращения водила,  м…………………..1

Масса пилы без электрооборудования, т…….32,6

Габаритные размеры пилы, мм………………..14550X5850X2950.

Состав: Сборочный чертеж привода, общий вид, спецификации Язык документа

Софт: КОМПАС-3D 16

Файлы:

Каталог / Промышленность / Металлургия / Чертеж дисковой роторной пилы ударного резания крупных заготовок

Общий вид дисковой пилы.cdw
Привод пилы.cdw
Спецификация общий вид.cdw
Спецификация СБ.cdw
