Дуговая печ ДС-6

Гомельский государственный технический университет им. П.О. Сухого
Кафедра: «Металлургия и литейное производство»
дисциплина “Печи литейных цехов”
курсовой проект на тему: «Расчет параметров дуговой сталеплавильной печи ДС-6»
2011

Дуговые печи нашли мировое применение на заводах черной металлургии и машиностроения, что объясняется преобразованием электрической энергии в тепловую, что обеспечивает возможность получения высоких температур, и большой производительности печи; простотой плавного регулирования подводимой мощности; наличием в печи жидкоподвижных шлаков и более горячих, чем металл, позволяет удалить из него газы, фосфор, серу, кислород и неметаллические включения.
Дуговая печь ДС-6 является печью с выкатной ванной. Ванна выкатывается в сторону оси пролета с помощью электромеханического привода. Для обеспечения наклона печи для слива металла на 40° и скачивания шлака на 10° в печи имеется механизм наклона с электромеханическим приводом. В кожухе печи имеется два диаметрально расположенных проема для слива желоба и рабочего окна. Свод печи подвешен на трех цепных подвесках, прикрепленных к траверсе. В шахте печи размещаются слойки держателей электродов, противовесы и привод перемещения электродов. Вторичный токопровод выполнен по схеме «Треугольник на выводах шин из трансформаторного помещения». Электрическая мощность регулируется электромеханическим регулятором.

пояснительная записка ДСП-6
Введение………………………………………………………………...
1. Устройство и работа дуговой печи ДС-6……………………………..
2. Расчет геометрических размеров рабочего пространства ДС-6.........
2.1. Определение размеров ванны……………………………………...
2.2. Определение размеров свободного пространства печи………….
2.3. Определение размеров футеровки…………………………………
3. Механический расчет ДС-6……………………………………………
3.1. Расчет механизма передвижения электрода………………………
3.2. Расчет механизма зажима электрода………………………………
4. Определение диаметра графитизированного электрода…………......
5. Определение типовых потерь……………………………………........
Используемая литература ……………………………………………..
Приложение…………………………………………………………….

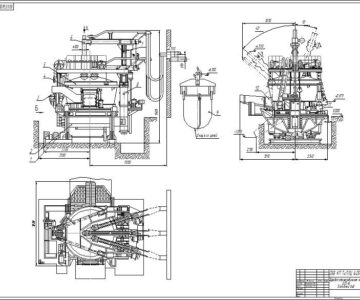

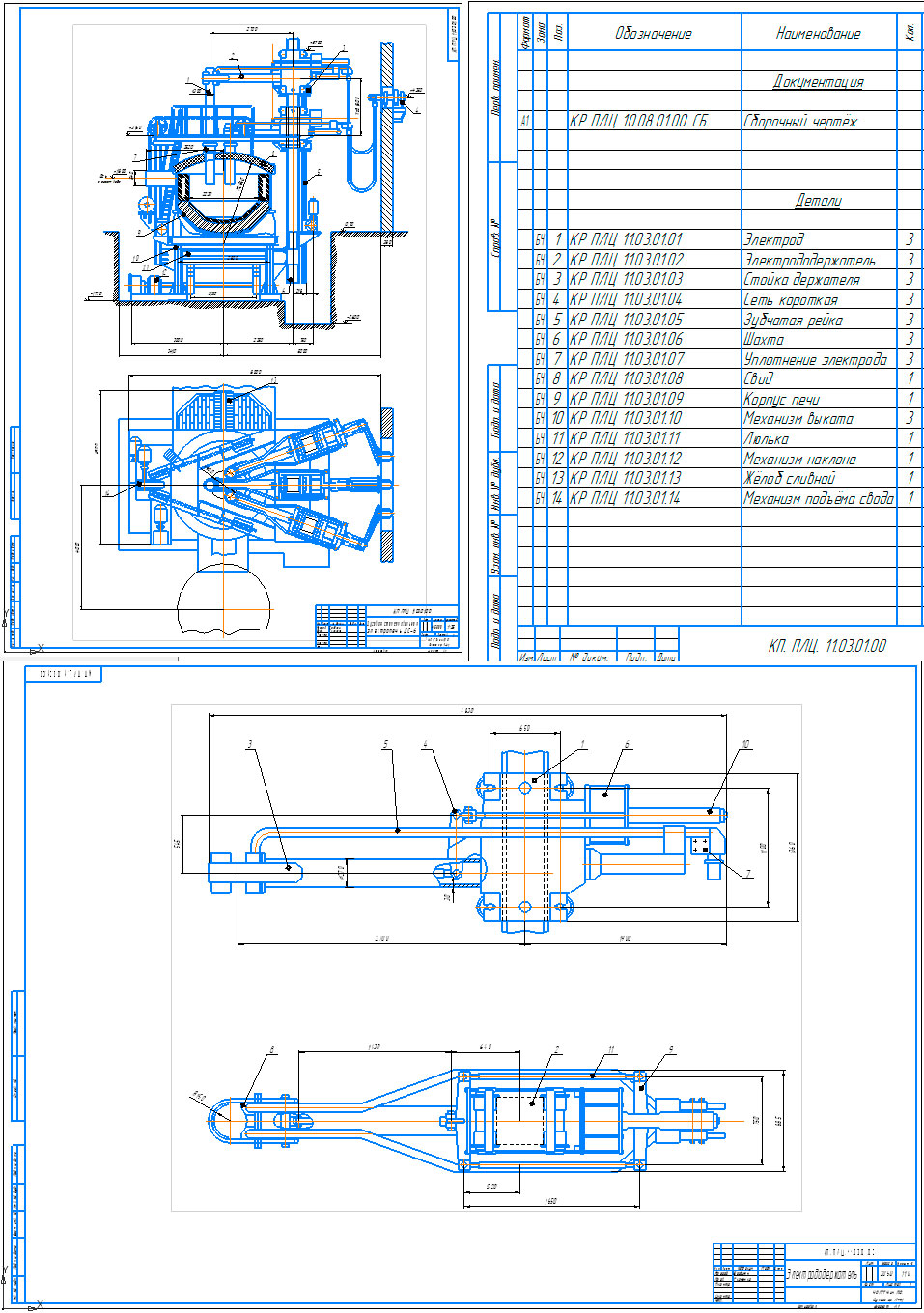

Состав: Печь (СБ), электородо держатель (СБ), спецификация, ПЗ Язык документа

Софт: КОМПАС-3D 17

Файлы:
Печи ДС-6\Министерство образования Республики Беларусь.doc
Печи ДС-6\Печь ДСП-6.cdw
Печи ДС-6\Пояснит записка.docx
Печи ДС-6\Спецификация 1.spw
Печи ДС-6\Спецификация 2.spw
Печи ДС-6\электрододержатель.cdw
Печи ДС
