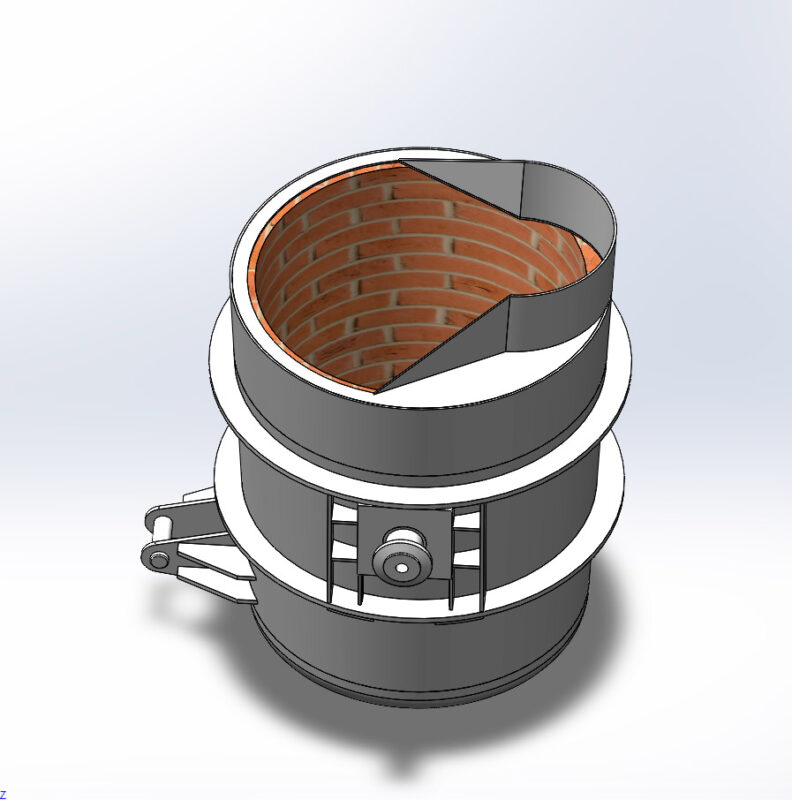

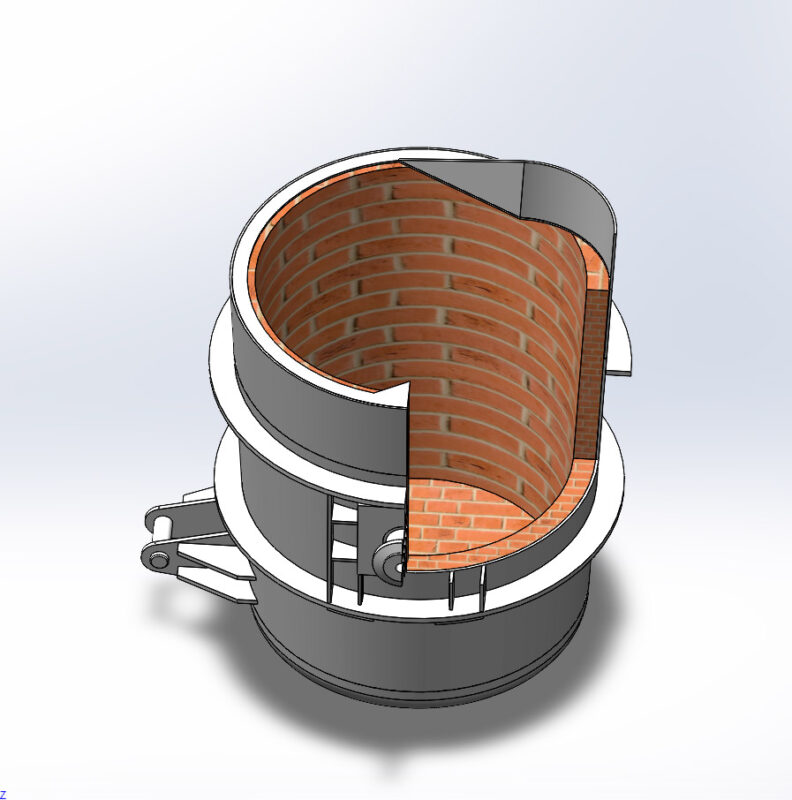

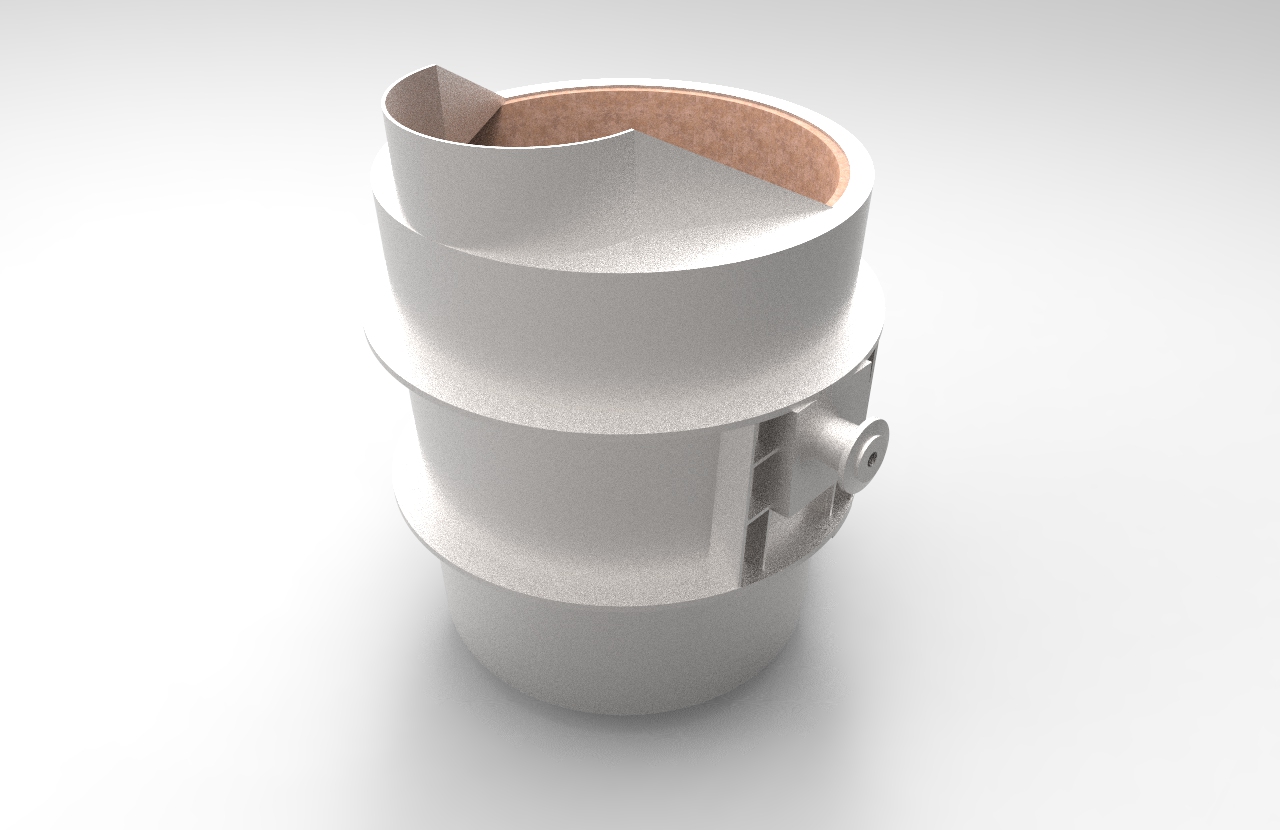

Ковш для чугуна вместимостью 95 т

Ковш предназначен для приема расплавленного чугуна из миксера, транспортировки его в заливочный пролет цеха и последующей заливки чугуна в сталеплавильный агрегат.
Основными элементами ковша являются корпус и футеровка.
Техническая характеристика
Объем жидкого чугуна.....13,8 м3;
Объем жидкого шлака.....0,8 м3;
Расстояние по осям цапф.....3620 мм;
Ширина цапфы под крюк.....220 мм;
Диаметр цапфы под крюк.....305 мм;
Высота ковша.....4330 мм;
Ширина по цапфам.....3980 мм;
Масса чугуна при нормальном наполнении.....95 т;
Масса шлака при нормальном наполнении.....2,8 т
Масса металлоконструкции ковша.....13,66 т;
Масса футеровки.....13,37 т;
Масса порожнего ковша.....27,03 т;
Масса груженого ковша.....124,83 т.

Состав: 3D модель одной деталью Язык документа

Софт: SolidWorks 2016

Сайт: www

Каталог / Промышленность / Металлургия / Ковш для чугуна вместимостью 95 т

Просмотр файлов
Ковш для чугуна на 95 т.SLDPRT
