Блок для установки прессформ 0609-4000500.00.00
0609-4000500.00.00 Блок для установки прессформ Габариты 330 х 310 х 300
Изделие реальное, изготовлено в металле в нескольких экземплярах, использовалось в течение длительного времени.
3D модель создана для проверки прессформ на устанавливаемость до их изготовления, использовалась часто.
Чертежи не выложены по причине отсутствия их в моём архиве.

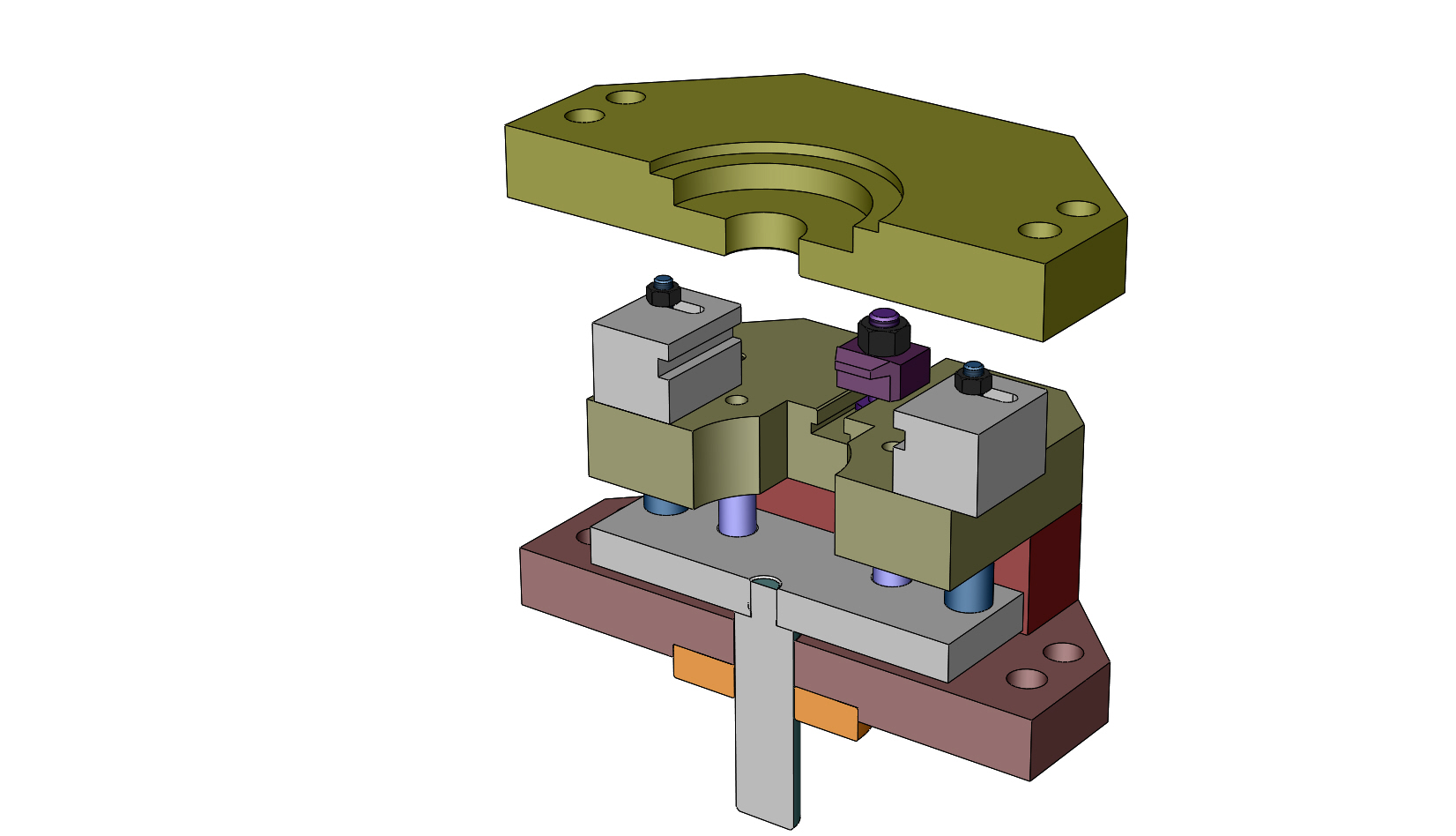

Блок является адаптером (переходником) и предназначен для установки небольших прессформ упрощённой конструкции на литьевые машины. Такие прессформы бывают, как правило, одноместными и применяются в мелкосерийном производстве, где изготовление полнофункциональных прессформ не выгодно. Блок может использоваться для установки форм как с толкателями для извлечения изделий, так и с плитами съёма, причём как раздельно, так и совместно. Прилагается компоновочный чертёж изделия в формате Компас.
Состав: 3D сборка, детали (SW2017), чертеж компоновка (Компас)
Софт: SolidWorks 2017
