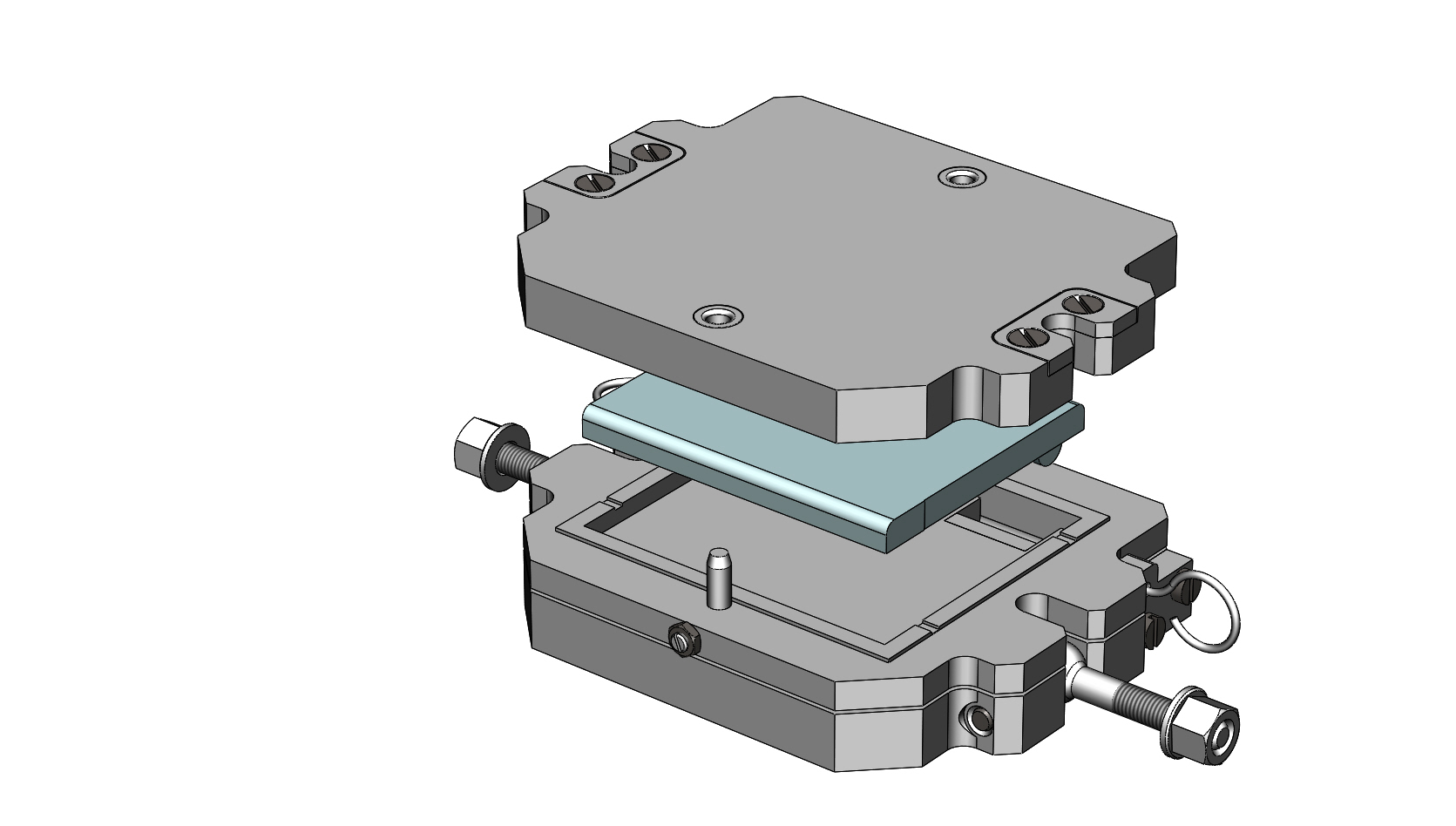

Форма крышки мотыльницы 0694-4150

0694-4150 Форма крышки мотыльницы. Предназначена для изготовления детали
ДКАБ 323293.007 Крышка моьыльницы из вспененного полистирола.
Габариты 165 х 125 х 40 в сомкнутом состоянии без учёта выступающих частей. Материал базовых деталей дюраллюминий Д16Т.
Заготовка детали — гранулы полистирола, меняющие объём при нагреве. Нагрев происходит помещением подготовленной формы в кипящую воду. Сборка и разборка формы ручные.
Состав проекта: 3D сборка, детали в формате SolidWorks и комплект чертёжной документации в формате Компас. Разработка 3D проекта произведена после выпуска чертежей, поэтому конструктивно слегка отличается от чертежей, поправлены неточности, слегка поправлена конструкция. Правки чертёжной документации после моделирования не производилось.

Состав: 3D сборка, детали в формате SolidWorks и комплект чертёжной документациии в формате Компас

Софт: SolidWorks 2017

Файлы:
ДКАБ 323293.007 Крышка.SLDPRT
hexagon nuts accuracy class b/
hexagon nuts accuracy class b/Hex Nut 5916_gost.sldprt
0694-4150.00.09 Знак.SLDPRT
0694-4150 Форма крышки мотыльницы.JPG
0694-4150.00 СБ Форма крышки мотыльницы.SLDASM
0694-4150 Форма крышки мотыльницы.SLDASM
0694-4150.10.00 Низ/
0694-4150.10.00 Низ/0694-4150.10.07 Колонка.SLDPRT
0694-4150.10.00 Низ/0694-4150.10.05 Вставка.SLDPRT
0694-4150.10.00 Низ/0694-4150.10.00 СБ Низ.SLDASM
0694-4150.10.00 Низ/0694-4150.10.03 Дно.SLDPRT
0694-4150.10.00 Низ/0694-4150.10.11 Болт откидной.SLDPRT
0694-4150.10.00 Низ/0694-4150.10.06 Вставка.SLDPRT
0694-4150.10.00 Низ/0694-4150.10.01 Обойма.SLDPRT
0694-4150.10.00 Низ/0694-4150.20.00 СБ Верх.SLDASM
0694-4150.10.00 Низ/0694-4150.10.17 Винт стопорный.SLDPRT
0694-4150.00.12 Гайка.SLDPRT
Чертежи/
Чертежи/0694-4150.08 втулка.cdw
Чертежи/0694-4150.11 болт откидной.cdw
Чертежи/0694-4150.06 вставка.cdw
Чертежи/0694-4150.12 гайка.cdw
Чертежи/0694-4150.03 знак.cdw
Чертежи/0694-4150 СБ Сборочный чертёж.cdw
Чертежи/0694-4150.09 накладка.cdw
Чертежи/0694-4150 спецификация.spw
Чертежи/0694-4150.01 крышка.cdw
Чертежи/0694-4150 Д операционный эскиз.cdw
Чертежи/0694-4150.07 колонка.cdw
Чертежи/0694-4150.04 знак.cdw
Чертежи/0694-4150.02 обойма.cdw
Чертежи/0694-4150.05 вставка.cdw
screws/
screws/SC GOST 1491_gost.sldprt
screws/SC GOST 17475_gost.sldprt
stift/
stift/Stift OST3 2234_gost.SLDPRT
0694-4150.20.00 Верх/
0694-4150.20.00 Верх/0694-4150.20.08 Втулка.SLDPRT
0694-4150.20.00 Верх/0694-4150.20.09 Накладка.SLDPRT
0694-4150.20.00 Верх/0694-4150.20.01 Крышка.SLDPRT
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы

Еще чертежи и проекты по этой теме:

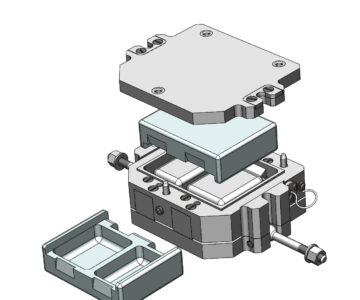

Форма корпуса мотыльницы 0694-4151
Рейтинг: 150
Софт: SolidWorks 2017
Состав: 3D сборка, детали в формате So
2
0
3
96
Форма корпуса мотыльницы 0694-4151
MI M8.870.000 СБ Мотыльница
Рейтинг: 40
Софт: SolidWorks 2017
Состав: 3D сборка, детали (SW2017), че
0
0
1
103
MI M8.870.000 СБ Мотыльница

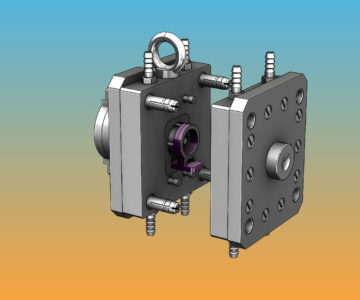

Пресс-форма крышки
Рейтинг: 200
Софт: SolidWorks 17
Состав: 3D сборка, деталировка
0
1
0
212
Пресс-форма крышки

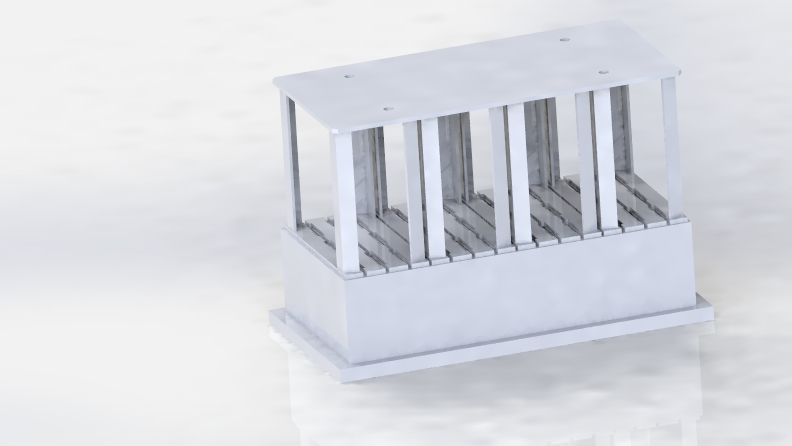

Форма для изготовления блоков керамзитобетонных.
