Форма корпуса мотыльницы 0694-4151

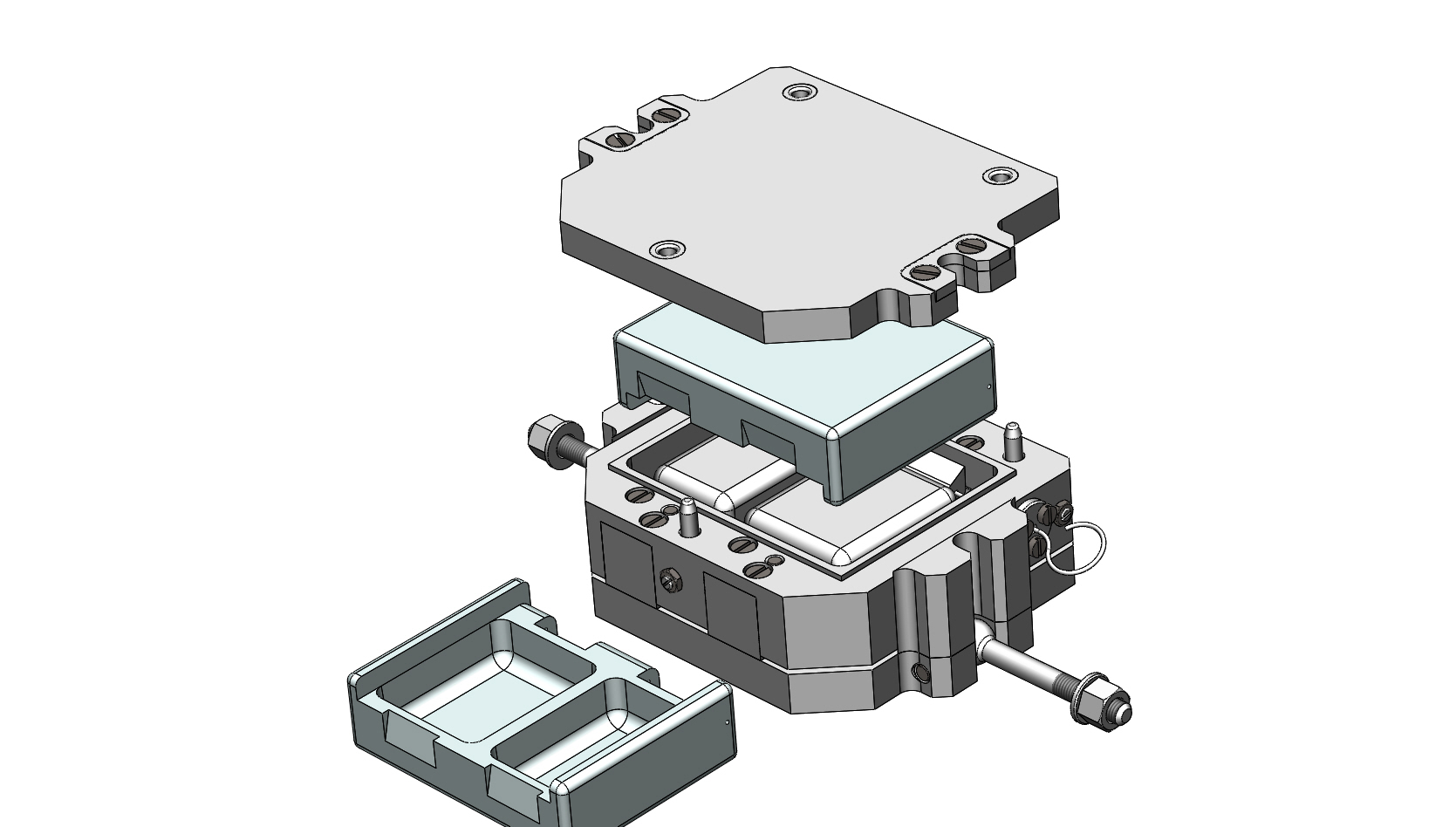

0694-4151 Форма корпуса мотыльницы. Предназначена для изготовления детали
MI M8.870.033-01 Корпус мотыльницы из вспененного полистирола.
Габариты 165 х 125 х 61 в сомкнутом состоянии без учёта выступающих частей. Материал базовых деталей дюраллюминий Д16Т.
Заготовка детали — гранулы полистирола, меняющие объём при нагреве. Нагрев происходит помещением подготовленной формы в кипящую воду. Сборка и разборка формы ручные.
Состав проекта: 3D сборка, детали в формате SolidWorks и комплект чертёжной документации в формате Компас.
Разработка 3D проекта произведена после выпуска чертежей, поэтому конструктивно слегка отличается от чертежей, поправлены неточности, слегка поправлена конструкция. Правки чертёжной документации после моделирования не производилось.

Состав: 3D сборка, детали в формате SolidWorks и комплект чертёжной документациии в формате Компас

Софт: SolidWorks 2017

Файлы:
