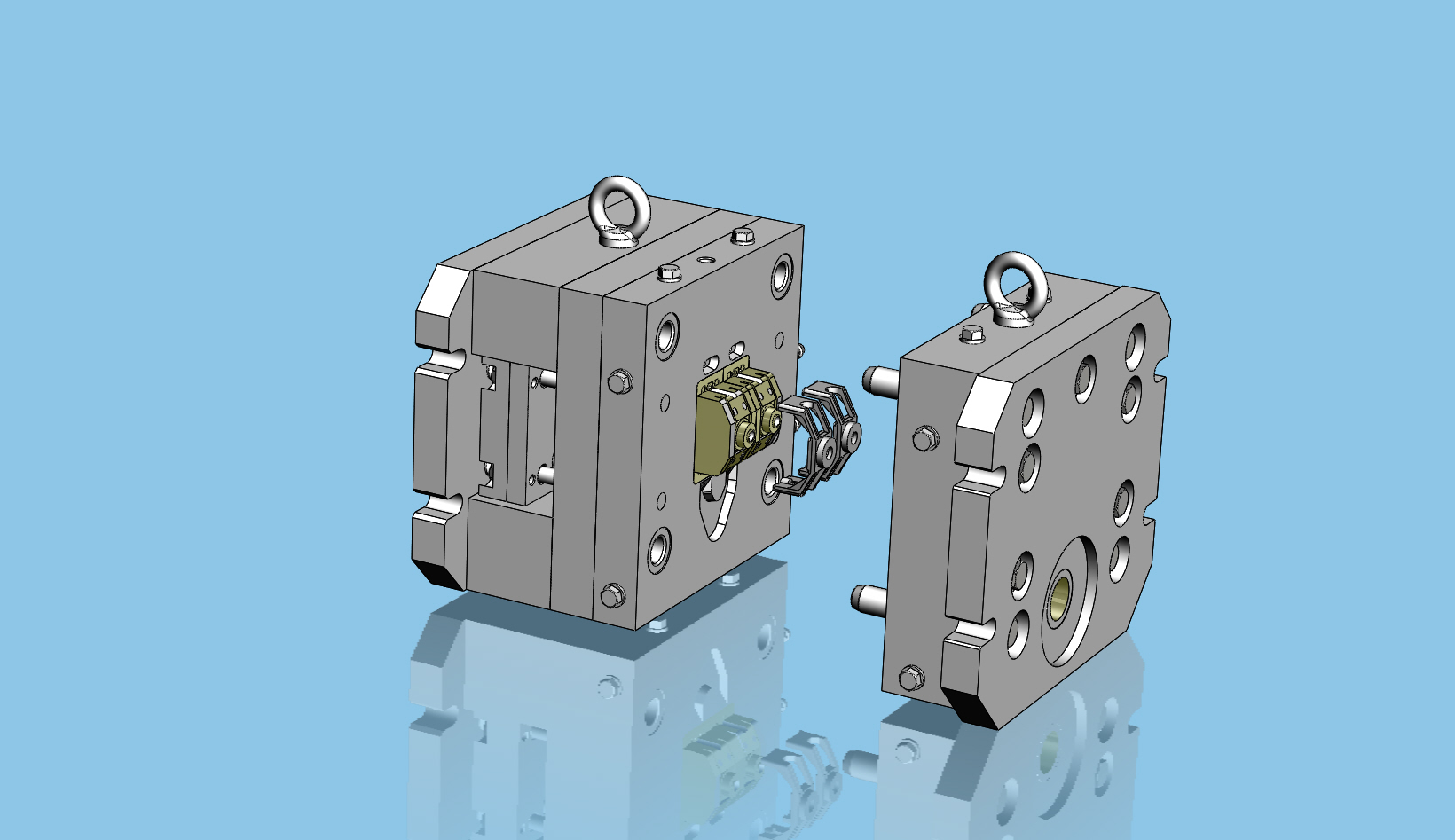

Наименование: Форма литьевая 0501-4065
Габариты: 380х325х325 (в закрытом состоянии).
Материал детали: сплав аллюминиевый АК12 (АЛ12) ГОСТ 1583 — 89.
Форма предназначена для отливки детали ЕЖАИ 711152.050 Щит ( основа мелкого электродвигателя ). Стадия разработки - рабочий проект. Форма выполнена в металле и использовалась в производстве.
3D Модель сделана для облегчения и ускорения проектирования, но в пакет конструкторской документации не вошла. Рабочие чертежи были сделаны с неё.
Для менЯ же это был этапный проект - первая спроектированная мной форма для металла. Заказ на неё поступил тогда, когда конструктор, специализирующийся на таких формах был в отпуске и недоступен. Выбор пал на меня. А мне не привыкать лезть к слону в одно место. Поскольку опыта - ноль, то пришлось туговато, косяков было наворочено прилично. Но тем не менее всё как то решилось, форма заработала. Зато за одного битого, как говорят, двух небитых дают, следующие работы прошли куда как легче и успешнее. (Прошу прощения за лирические отступления).
Модель была слегка оттюнингована, переформатирована в SW17.
Результат представлен в данной раздаче.
Владимир Царегородцев
