Форма литьевая 0605-4543

Форма литьевая 0605-4543
Габариты : 180х170х370 без выступающих частей.

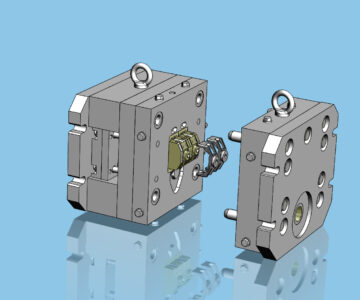

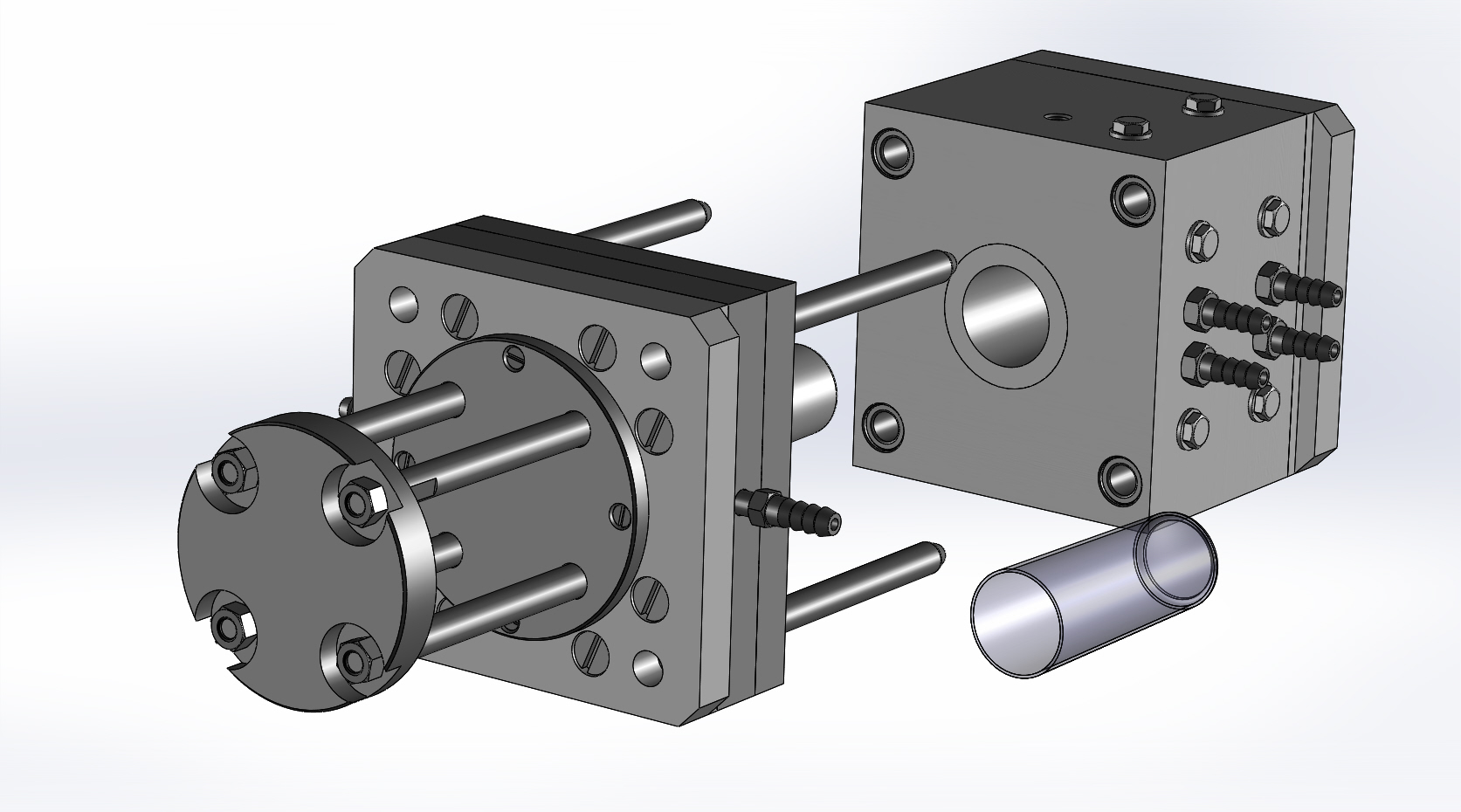

Форма литьевая 0605-4543. 000 предназначена для отливки изделия «Стакан», являющегося одним из комплектующих изделий какого то прибора. Материал детали « Макролон» 2808. Форма упрощённой конструкции, предназначена для установки на литьевую машину с помощью блока-переходника. Применяется для разового и мелкосерийного производства деталей, отличается невысокой сложностью в изготовлении и низкой себестоимостью. В производстве обладает невысокой производительностью и требует ручного труда при извлечении детали из формы.

Состав: 3D сборки, детали

Софт: SolidWorks 2017

Файлы:
0605-4543 .001 -01 Плита подвижная.SLDPRT
0605-4543 .002 Обойма пуансона.SLDPRT
0605-4543 .003 Плита съёма.SLDPRT
0605-4543 .004 Обойма матрицы.SLDPRT
0605-4543 .005 -01 Плита неподвижная.SLDPRT
0605-4543 .006 -01 Матрица.SLDPRT
0605-4543 .007 -01 Знак.SLDPRT
0605-4543 .008 Фиксатор.SLDPRT
0605-4543 .009 Колонка.SLDPRT
0605-4543 .010 Втулка.SLDPRT
0605-4543 .011 Толкатель.SLDPRT
0605-4543 .012 Плита толкателей.SLDPRT
0605-4543 .013 Фиксатор.SLDPRT
0605-4543 .014 Ниппель.SLDPRT
0605-4543 .015 Ниппель.SLDPRT
0605-4543 .016 Перегородка.SLDPRT
0605-4543 .017 Пробка.SLDPRT
0605-4543 .018 Уплотнение.SLDPRT
0605-4543 Стакан.SLDPRT
0605-4543. 000 СБ Форма литьевая на стакан.SLDASM
Винт М12х40.SLDPRT
Винт М12х55.SLDPRT
Винт М6х20.SLDPRT
Гайка М 10.SLDPRT
Формующие.SLDPRT
Матрица.SLDPRT
Плита неподвижная.SLDPRT
Плита подвижная.SLDPRT
Пуансон.sldprt
0605-4543. 000 СБ Форма литьевая.JPG
