Форма 0605-4545.00 на колпачок 264.8.634.067
0605-4545.00 Форма на колпачок 264.8.634.067
Габариты формы в закрытом состоянии по опорным плитам без выступающих частей
Длина 184 мм
Ширина 158 мм
Высота 78 мм

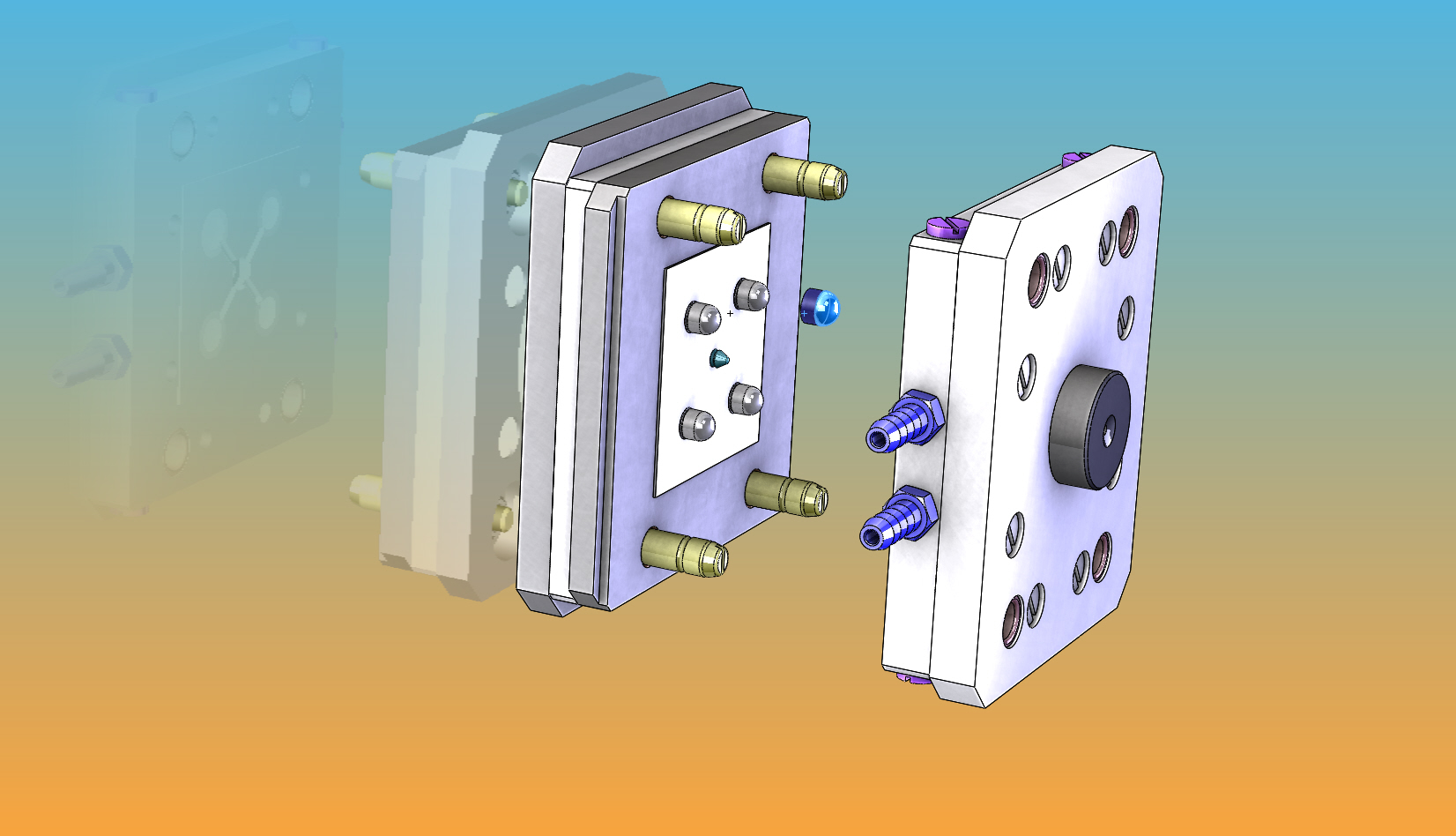

Форма упрощённой конструкции отладочная четырёхместная со съёмной плитой для получения опытных образцов деталей, отладки конструкции деталей и мелкосерийного производства установочной партии деталей, устанавливалась на литьевую машину через переходной блок адаптер.
Материал детали - полиэтилен 158 белый 002 ГОСТ 16337 - 77.
Усадка материала расчётная 2,25%, операционный эскиз детали приложен к проекту.
Форма изготовлена в металле, испытана, принята заказчиком, дальнейшая судьба не известна.
3D модель создавалась для ускорения и облегчения проектирования, проект был разработан на её базе, но в комплект рабочей документации она не вошла.
Состав: 3D сборка, детали
Софт: SolidWorks 2017
