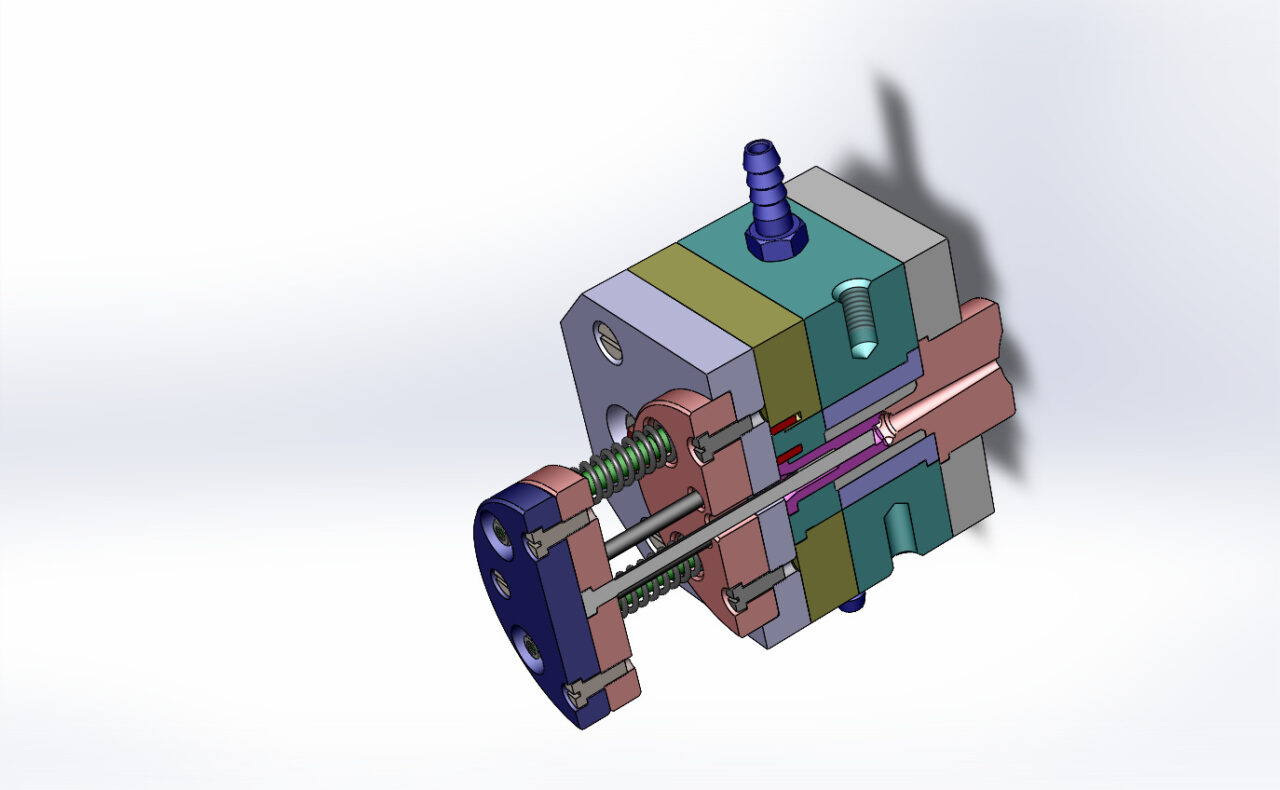

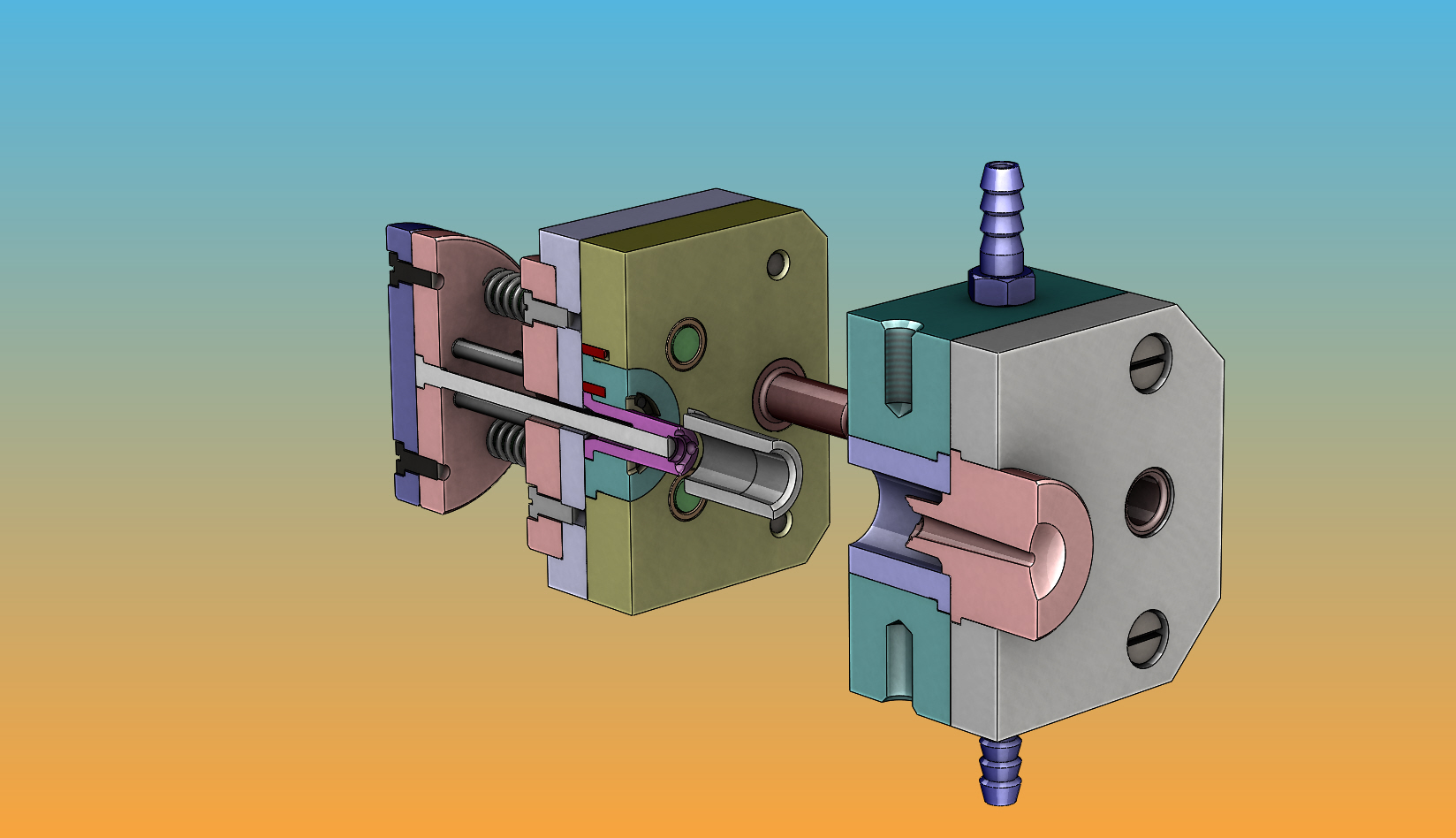

Форма 0605-4539.00.00 на втулку 264.8.223.079

0605-4539.00.00 Форма на втулку 264.8.223.079
Габариты формы в закрытом состоянии по опорным плитам без выступающих частей
Длина 180 мм
Ширина 110 мм
Высота 96 мм
Форма упрощённой конструкции отладочная одноместная для получения опытных образцов деталей, отладки конструкции деталей и мелкосерийного производства установочной партии деталей, устанавливалась на литьевую машину через переходной блок адаптер и работала вместе с ним.
Материал детали полиамид ПА 6, усадка расчётная 0,55%. Операционный эскиз приложен к проекту.
Форма изготовлена в металле и свой функционал отработала без проблем.
3D модель создавалась для ускорения и облегчения проектирования, проект был разработан на её базе, но в комплект рабочей документации она не вошла.
Приписка: прошу прощения за допущенную пересортицу. Новые файлы загрузил

Литьё. Прессформа

Автор

Владимир Царегородцев

Дата

05.02.2024

Язык

Русский

Состав

3D сборки, детали

Софт

SolidWorks 2017 Как открыть?

Содержимое архива

0605-4539.20.00 Неподвижная часть
- 0605-4539.20.04 Втулка.SLDPRT
- 0605-4539.20.03 Втулка литниковая.SLDPRT
- 0605-4539.20.06 Матрица.SLDPRT
- 0605-4539.20.02 Плита.SLDPRT
- 0605-4539.20.00 СБ Неподвижная часть.SLDASM
- 0605-4539.20.05 Штуцер.SLDPRT
- 0605-4539.20.01 Обойма.SLDPRT
0605-4539.10.00 Подвижная часть
- 0605-4539.10.14 Центратор.SLDPRT
- 0605-4539.10.12 Знак.SLDPRT
- 0605-4539.10.05 Толкатель литника.SLDPRT
- 0605-4539.10.01 Обойма.SLDPRT
- 0605-4539.10.00 СБ Подвижная часть.SLDASM
- 0605-4539.10.06 Контртолкатель.SLDPRT
- 0605-4539.10.11 Матрица.SLDPRT
- 0605-4539.10.04 Плита толкателей.SLDPRT
- 0605-4539.10.08 Пружина.SLDPRT
- 0605-4539.10.03 Обойма толкателей.SLDPRT
- 0605-4539.10.09 Колонка.SLDPRT
- 0605-4539.10.02 Плита.SLDPRT
- 0605-4539.10.13 Втулка контртолкателя.SLDPRT
- 0605-4539.10.07 Толкатель.SLDPRT
Модели
- Штифт 3х10.SLDPRT
- Гайка М10.SLDPRT
- Гайка М5.SLDPRT
- Винт М6х16.SLDPRT
screws
- SC GOST 1580_gost.sldprt
- SC GOST 1491_gost.sldprt
264.8.223.079 Втулка.SLDPRT
264.8.223.079 Втулка 1,0055.SLDPRT
0605-4539.00.00 Форма на втулку 264.8.223.079.JPG
0605-4539.00.00 СБ Форма на втулку 264.8.223.079.SLDASM
0605-4539 Д операционный эскиз.cdw
