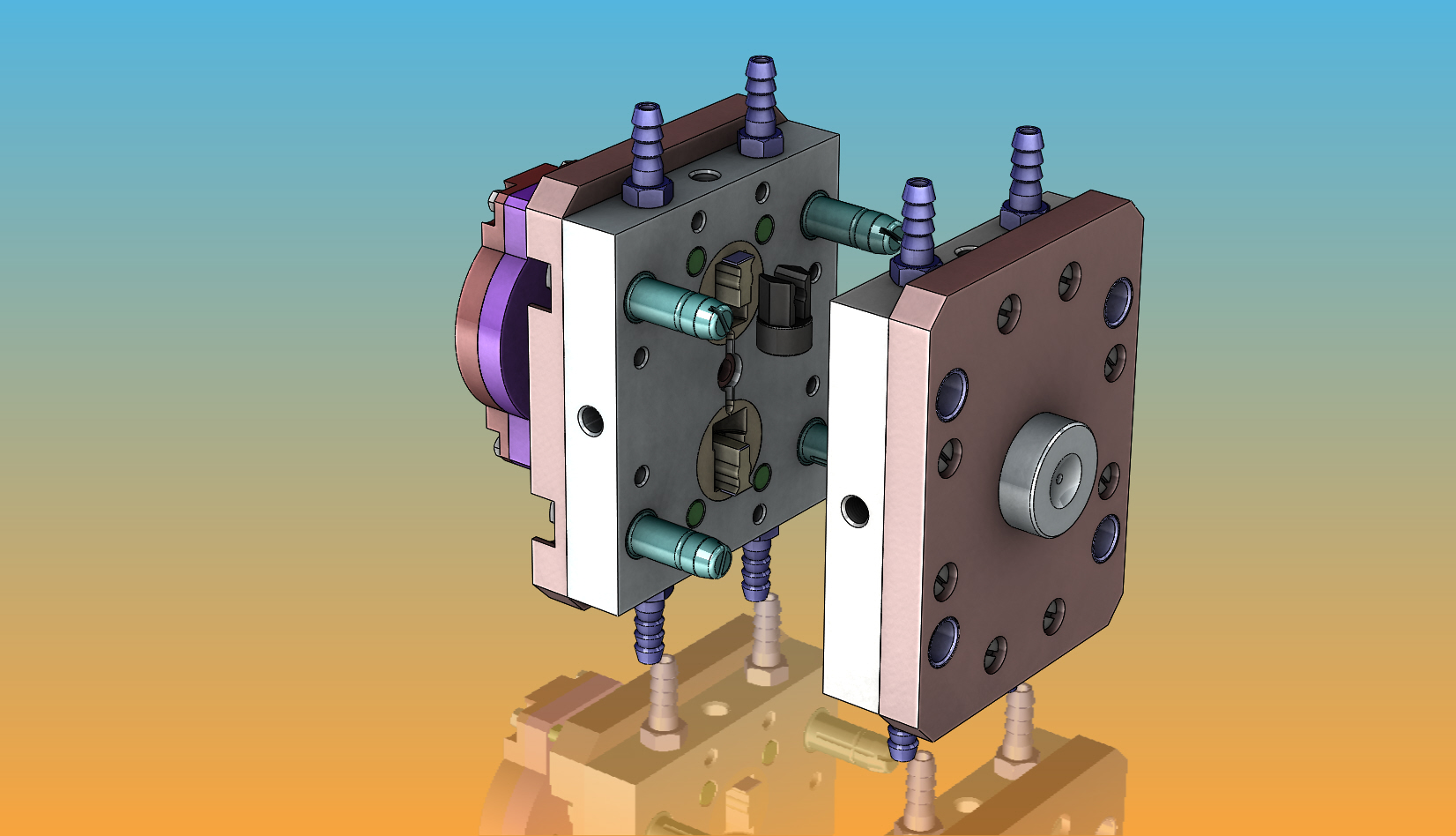

Форма 0605-4537 на защёлку 264.8.262.022

0605-4537 Форма на защёлку 264.8.262.022
Габариты формы в закрытом состоянии по опорным плитам без выступающих частей
Длина 180 мм
Ширина 140 мм
Высота 88 мм
Форма упрощённой конструкции отладочная двухместная для получения опытных образцов деталей, отладки конструкции деталей и мелкосерийного производства установочной партии деталей, устанавливалась на литьевую машину через переходной блок адаптер.
Материал детали полиэтилен 277 - 73 с расчётной усадкой 3% ГОСТ 16338 — 85, операционный эскиз детали приложен к проекту.
Форма в металле не изготовлялась, заказ на неё был аннулирован, но проект был выполнен полностью.
3D модель создавалась для ускорения и облегчения проектирования, проект был разработан на её базе, но в комплект рабочей документации она не вошла.

Состав: 3D сборки, детали

Софт: SolidWorks 2017

Файлы:
0605-4537.20.00 Подвижная часть/0605-4537.20.07 Матрица.SLDPRT
0605-4537.20.00 Подвижная часть/0605-4537.20.02 Плита.SLDPRT
0605-4537.20.00 Подвижная часть/0605-4537.20.03 Центратор.SLDPRT
0605-4537.20.00 Подвижная часть/0605-4537.20.06 Втулка толкателя.SLDPRT
0605-4537.20.00 Подвижная часть/0605-4537.21.00 СБ Формующие.SLDASM
0605-4537.20.00 Подвижная часть/0605-4537.20.05 Колонка.SLDPRT
0605-4537.20.00 Подвижная часть/0605-4537.20.08 Знак.SLDPRT
0605-4537.20.00 Подвижная часть/0605-4537.20.04 Втулка.SLDPRT
0605-4537.20.00 Подвижная часть/0605-4537.20.01 Обойма.SLDPRT
0605-4537.20.00 Подвижная часть/0605-4537.20.00 СБ Подвижная часть.SLDASM
264.8.262.022 Защёлка 1,03.SLDPRT
0605-4537.30.00 Система толкающая/0605-4537.30.02 Плита толкателей.SLDPRT
0605-4537.30.00 Система толкающая/0605-4537.30.05 Толкатель.SLDPRT
0605-4537.30.00 Система толкающая/0605-4537.30.06 Толкатель.SLDPRT
0605-4537.30.00 Система толкающая/0605-4537.30.00 СБ Система толкающая.SLDASM
0605-4537.30.00 Система толкающая/0605-4537.30.03 Толкатель литника.SLDPRT
0605-4537.30.00 Система толкающая/0605-4537.30.01 Обойма толкателей.SLDPRT
0605-4537.30.00 Система толкающая/0605-4537.30.04 Контртокатель.SLDPRT
0605-4537.10.00 Неподвижная часть/0605-4537.10.00 СБ Неподвижная часть.SLDASM
0605-4537.10.00 Неподвижная часть/0605-4537.10.02 Обойма.SLDPRT
0605-4537.10.00 Неподвижная часть/0605-4537.10.03 Втулка.SLDPRT
0605-4537.10.00 Неподвижная часть/0605-4537.10.06 Матрица.SLDPRT
0605-4537.10.00 Неподвижная часть/0605-4537.10.05 Штуцер.SLDPRT
0605-4537.10.00 Неподвижная часть/0605-4537.10.01 Плита.SLDPRT
0605-4537.10.00 Неподвижная часть/0605-4537.10.04 Втулка литниковая.SLDPRT
0605-4537.00.00 СБ Форма на защёлку 264.8.262.022.SLDASM
Варианты формуюших/Матрица 1.SLDPRT
Варианты формуюших/Формующие 1.SLDASM
Варианты формуюших/264.8.262.022 Защёлка 1,025.SLDPRT
Варианты формуюших/264.8.262.022 Защёлка 1,025 вариант.SLDPRT
Варианты формуюших/Матрица.SLDPRT
Варианты формуюших/Знак.SLDPRT
0605-4537 Д операционный эскиз.cdw
Модели/Шайба 10.SLDPRT
Модели/Винт М8х32.SLDPRT
Модели/Гайка М10.SLDPRT
Модели/Штифт 3х10.SLDPRT
Модели/Гайка М5.SLDPRT
Модели/Винт М6х16.SLDPRT
0605-4537.00.05 Пружина.SLDPRT
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы

Еще чертежи и проекты по этой теме:

Форма литьевая 0605-4543
Рейтинг: 50
Софт: SolidWorks 2017
Состав: 3D сборки, детали
0
0
0
39
Форма литьевая 0605-4543

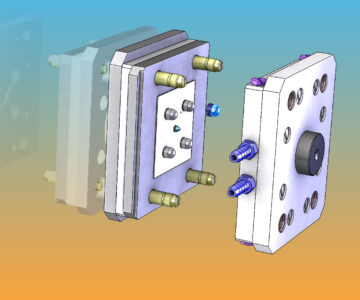

Форма 0605-4545.00 на колпачок 264.8.634.067
