Прессформа 0605 - 4531.00 для изготовления детали "Тройник"

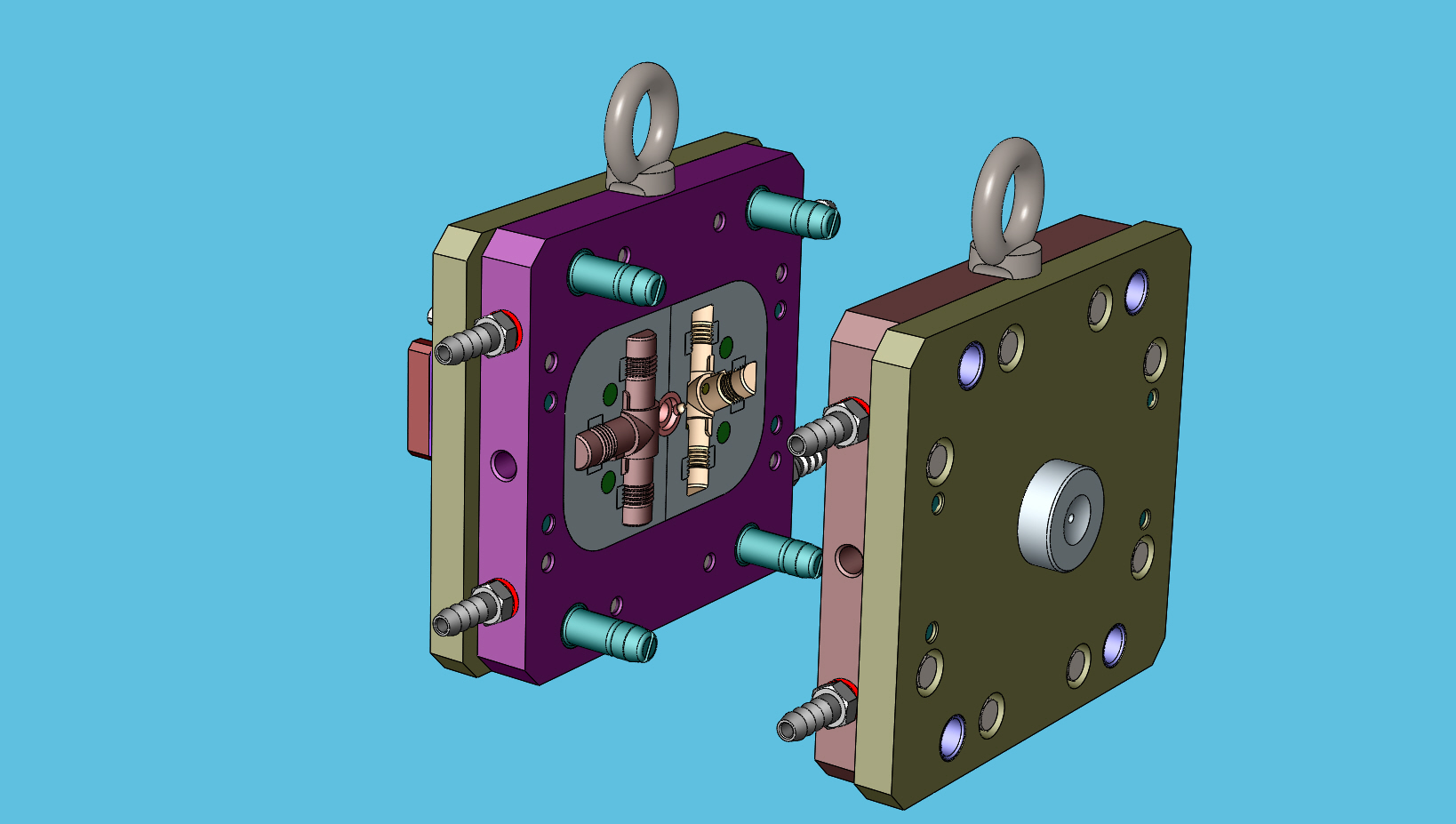

Проект 0605 - 4531 Прессформа представляет собой 3D модель прессформы для изготовления детали 264.8.658.038 Тройник.
Тройник представляет собой одну из комплекта соединительных деталей трубчатых конструкций с внутренним диаметром 16 мм. Материал детали ударопрочный стеклонаполненный полиамид марки ПА 6 - ЛТ - СВУ - 4 ТУ 6 - 06 - 132 — 90 с расчётной усадкой 0,9%. Размеры модели тройника « горячие».
Прессформа изготовлена в металле и испытана, но в производстве не применялась из за отсутствия оснастки для изготовления полного комплекта соединительных деталей. Прессформа была создана в то время, когда проекты производства чего либо рождались и умирали очень быстро. Не повезло и этому проекту.
Обозначения в проекте условные для удобства проектирования.
3D модель прессформы в комплект рабочей документации не входит, выполнена попутно для упрощения процесса проектирования, поэтому ничьих авторских и интеллектуальных прав публикация этого проекта не нарушает.
Состав: 3D сборка, детали
Софт: SolidWorks 2017
