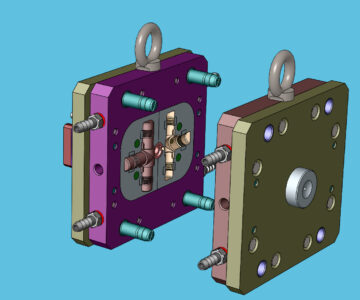

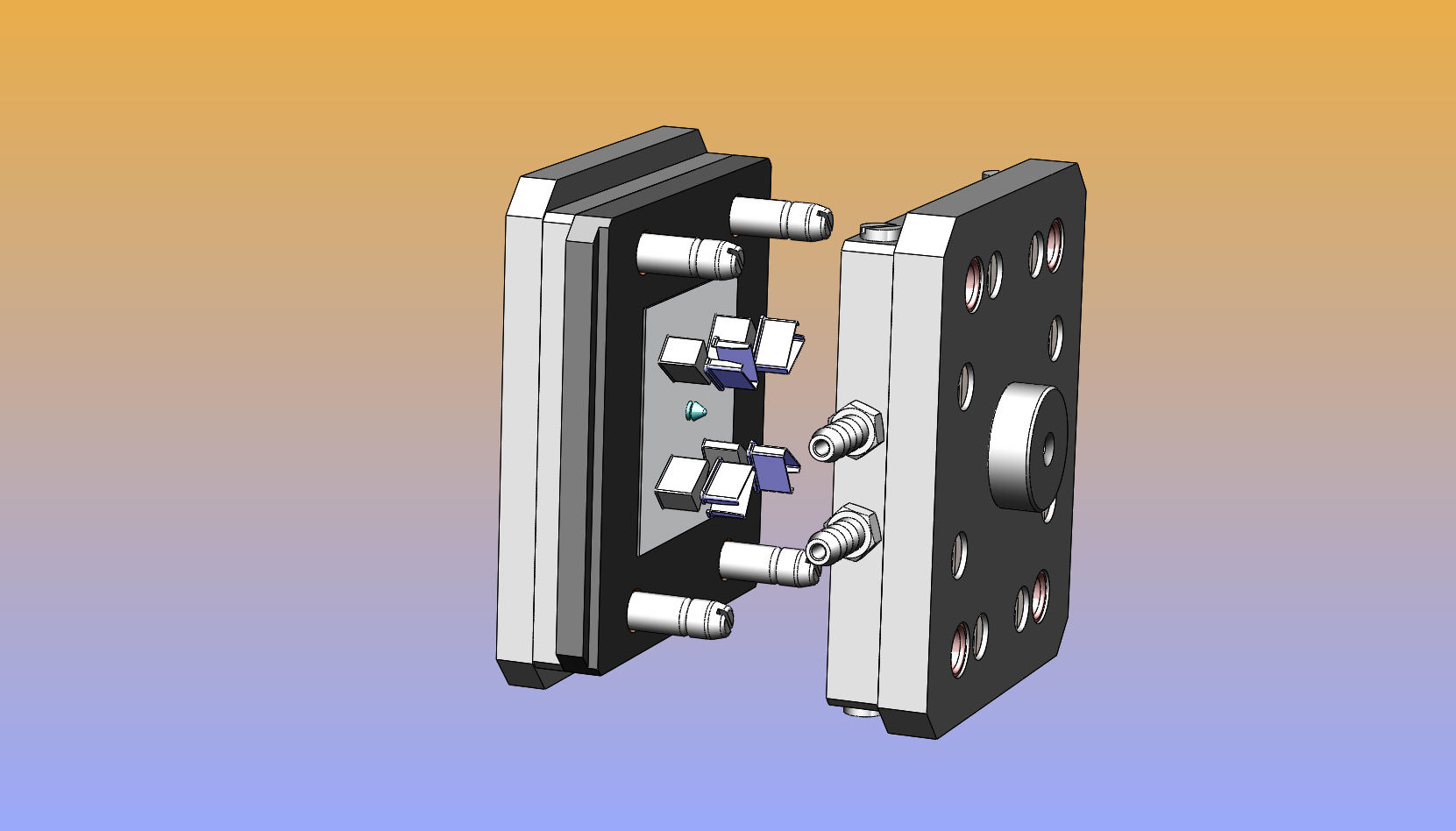

Прессформа 0605-4528.00
Габариты формы
Длина 184 мм
Ширина 168 мм
Высота 76 мм
Приведены габариты основного пакета формы в закрытом состоянии без выступающих частей.
Материал детали — полистирол.
Форма упрощённой конструкции предназначена для получения изолирующего каркаса катушек электродвигателя. Форма четырёхместная, со съёмной плитой. Должна использоваться на литьевой машине совместно с переходным блоком, обеспечивающим необходимые перемещения для извлечения полученных деталей из формы, предназначена для мелкосерийного производства.
Стадия разработки проекта - эскизный проект. Предложение заказчиком было принято, рабочий проект на основе данной модели был выполнен с небольшими изменениями , был реализован в металле и передан заказчику.
- Главная -
- Чертежи -
- Промышленность -
- Металлургия -
- Литейное производство и пресс-формы -
- Прессформа 0605-4528.00
Прессформа 0605-4528.00
0
0
34
0
0
60
Автор
Владимир
Царегородцев
Дата
25.09.2023
Язык
Русский
Состав
3D сборка, детали
Софт
SolidWorks 2017
Как открыть?
Содержимое архива
-
hexagon nuts accuracy class b
-
Hex Nut 5916_gost.sldprt
-
-
stift
-
Stift 3128n_gost.SLDPRT
-
-
screws
-
SC GOST 1491_gost.sldprt
-
-
plain washer
-
Washer 6958_2_gost.sldprt
-
-
0605-4528.00 СБ Прессформа.SLDASM
-
0605-4528.001 Плита неподвижная.SLDPRT
-
0605-4528.002 Обойма неподвижная.SLDPRT
-
0605-4528.003 Плита съёма.SLDPRT
-
0605-4528.004 Обойма знаков.SLDPRT
-
0605-4528.005 Плита подвижная.SLDPRT
-
0605-4528.006 Матрица.SLDPRT
-
0605-4528.007 Знак.SLDPRT
-
0605-4528.008 Рассекатель.SLDPRT
-
0605-4528.009 Втулка литниковая.SLDPRT
-
0605-4528.010 Колонка.SLDPRT
-
0605-4528.011 Втулка.SLDPRT
-
0605-4528.012 Кольцо.SLDPRT
-
0605-4528.013 Ниппель.SLDPRT
-
0605-4528.014 Пробка.SLDPRT
-
Винт М10х16.SLDPRT
-
ЕЖАИ. 757562.004 Каркас 1,008.SLDPRT
