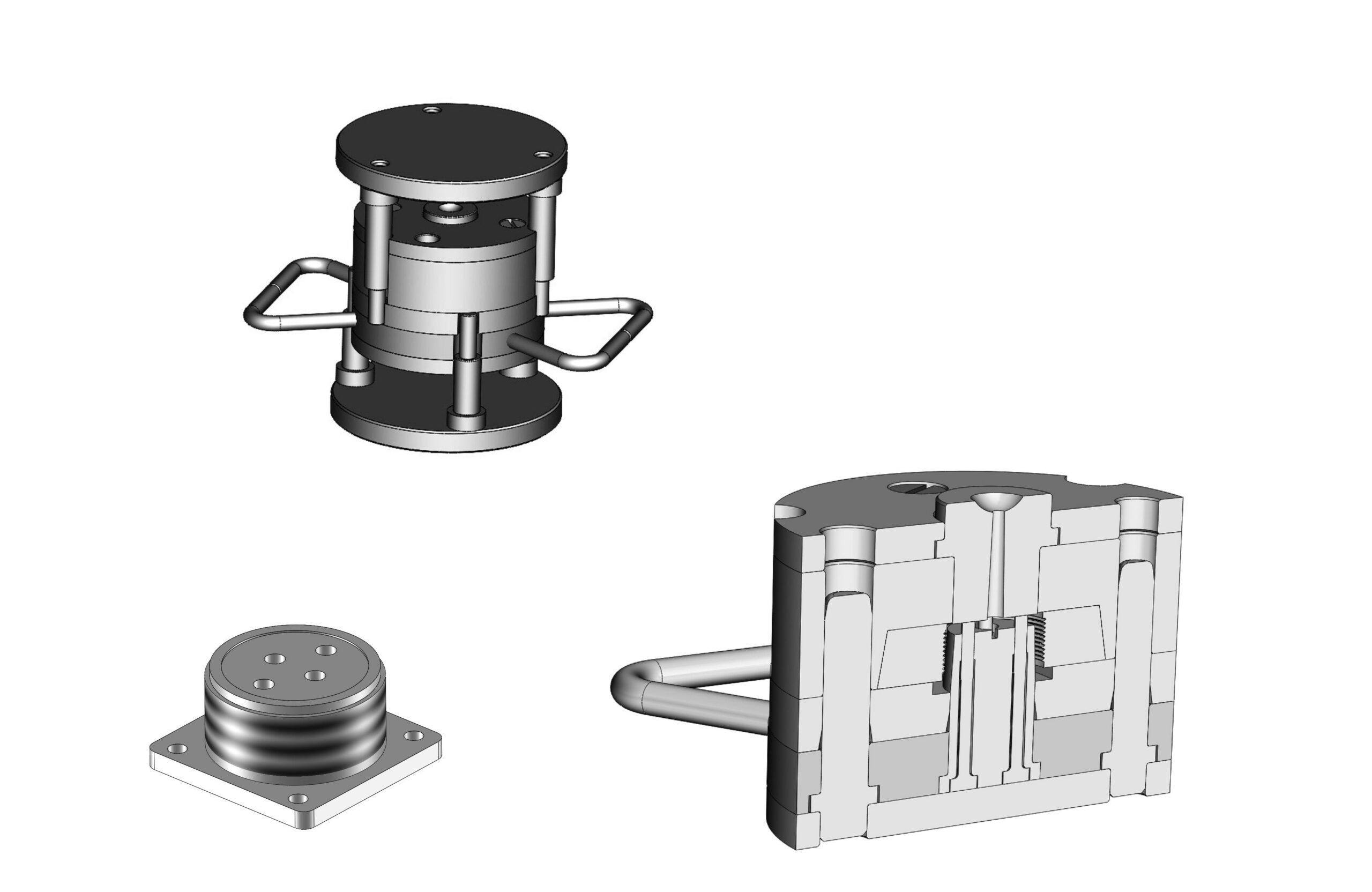

Форма литьевая с приспособлением для разборки 0604-4069.00.00
Форма предназначена для получения корпуса электрического разъёма КЭП 01.204.001 Корпус. Модель изделия прилагается.
Форма была изготовлена и эксплуатировалась. Чертежи не выкладываются, так как по договору права собственности на чертёжную документацию принадлежат заказчику.
Особенностью формы является использование закладного резьбового знака для формирования резьбы на детали. Знак с готовой детали скручивается вручную.
Форма устанавливается вручную на вертикальный литьевой пресс без механизации работы с формой. Такие устройства применяются, когда нет возможности заиметь нормальную литьевую машину, или объёмы производства невелики. Сборка, разборка форм и извлечение из них готового изделия производятся вручную. Вследствие тормозного эффекта готового изделия, усилия разъёма могут быть значительными, поэтому для разборки форм используются специальные приспособления, ручные или механизированные.
В комплект данной формы такое ручное приспособление входит. Извлечённая из под пресса форма устанавливается в приспособление и ударом молотка по верхней плите приспособления производится её раскрытие.
Состав: 3D сборка, детали
Софт: SolidWorks 2017
