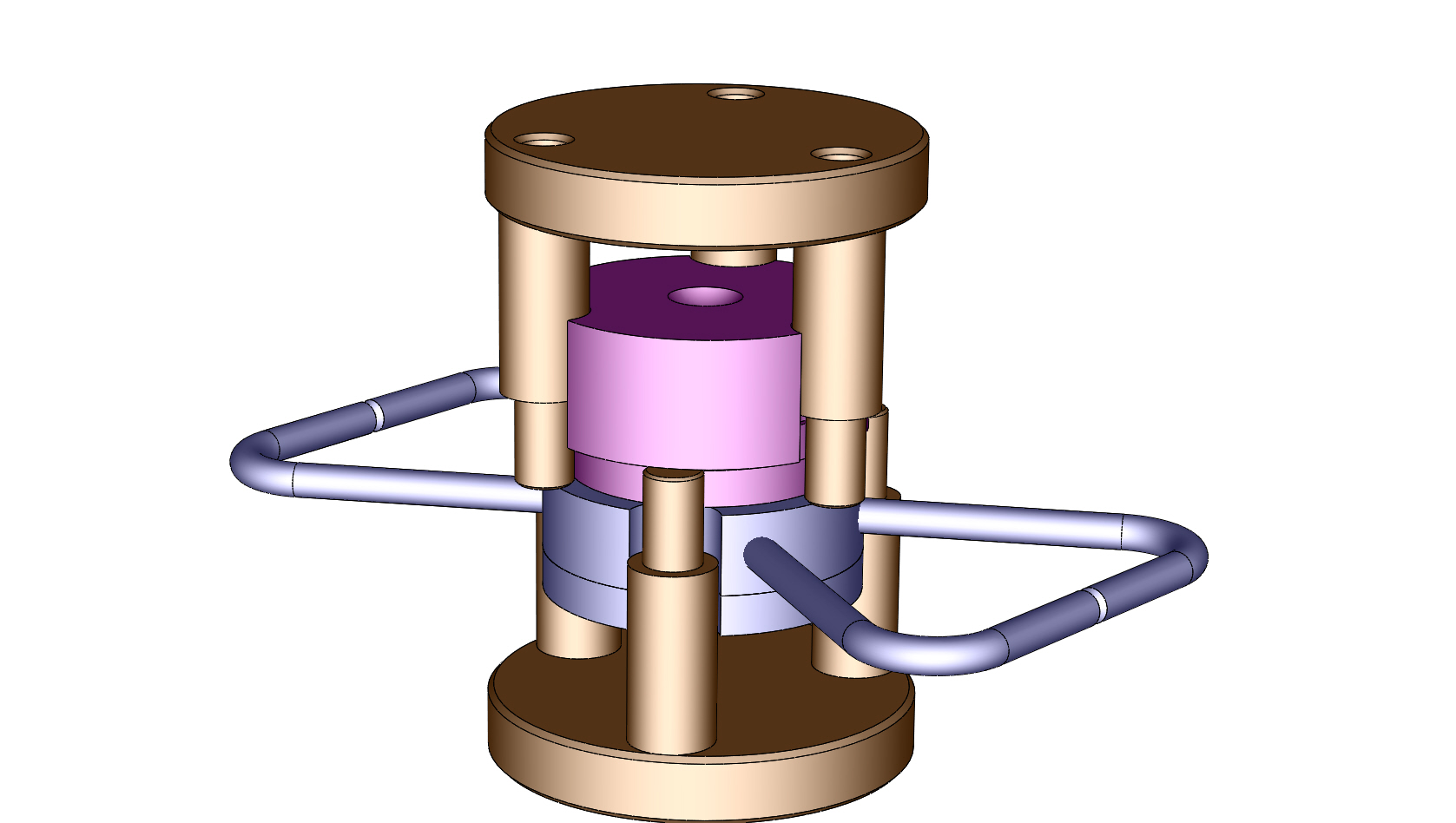

Форма литьевая для получения 0604-4071.00 детали КЭП 01.301.002 Втулка
0604-4071.00 Форма литьевая для получения детали КЭП 01.301.002 Втулка
Габариты формы 75 х 165 х 110
Размеры детали наружный диаметр 16 мм, внутренний диаметр 13,8 мм, высота 2,5 мм.
Материал детали полиамид. Деталь по чертежу заказчика, назначение неизвестно. В процессе проектирования слегка изменена форма детали, устраивающая заказчика.
Форма в металле не изготавливалась, чертежи не выпускались в связи с отменой заказа.
Форма упрощённой конструкции съёмная, разборка на отдельном рабочем месте с применением специального разъёмника, входящего в комплектацию формы. Устанавливается на вертикальный литьевой пресс. Такое оборудование и формы используются в мелкосерийном производстве относительно простых и не особо точных изделий из пластмасс.
Состав: 3D сборка, детали
Софт: SolidWorks 2017
