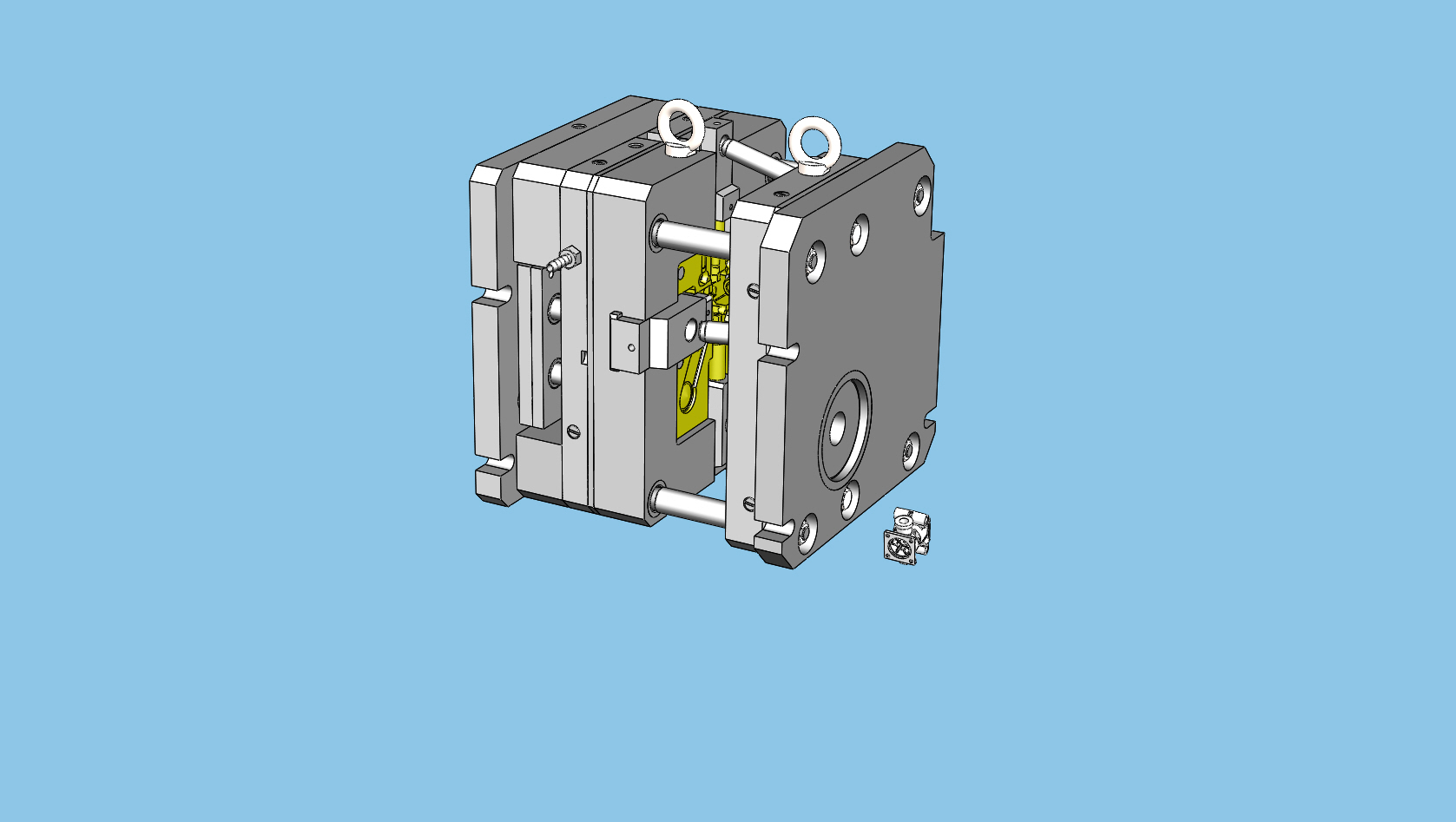

Форма для литья аллюминия 0531-4007
Наименование: Форма для литья аллюминия 0531-4007
Габариты: 415х415х300 (в закрытом состоянии).
Материал детали: сплав аллюминиевый АК12 (АЛ12) ГОСТ 1583 - 89.
Форма предназначена для отливки детали сложной формы типа «Корпус». Для обеспечения извлекаемости готового изделия форма раскрывается в нескольких направлениях.
Стадия разработки - рабочий проект. Оснастка изготовлена в металле и использовалась в производстве.
Форма поступила к нам на ремонт с комплектом рабочей документации, по которой на месте и была сделана 3D модель формы. Пользователь формы не договорился с её изготовителем об обслуживании из за смены хозяина предприятия - изготовителя, поэтому заказ получили мы. Проект был разработан на хорошем техническом уровне, поэтому серьёзных проблем и сюрпризов не ожидалось. Каково было удивление, когда уже готовая прессформа отказалась закрываться!
Разобрали, проверили всё, что сделали - ошибок не нашли. Закинули на проверку инженерной службе и вскоре по 3D модели обнаружили врождённый дефект, форма не должна была работать из за конструкторской ошибки. Но у заказчика то она работала!
Стало любопытно, как. Попросили отливки и готовые изделия с этой прессформы и выяснили, что неправильно работающую деталь формы заказчик просто поправил сам, как мог, а каждую отливку дорабатывали механическим способом, так как деталь после формы получалась не чертёжной и не рабочей. Как изготовитель формы её проверял и как заказчик принял у изготовителя дефектную форму история умалчивает! Получив разрешение, поправили форму и её чертёж, форма заработала как положено, заказчик остался очень даже доволен.
Это пример того, как даже мимоходом сделанная 3D модель позволила очень быстро найти и устранить проблему. Прошу прощения за многословие.
Состав: 3D сборки, детали
Софт: SolidWorks 2017
