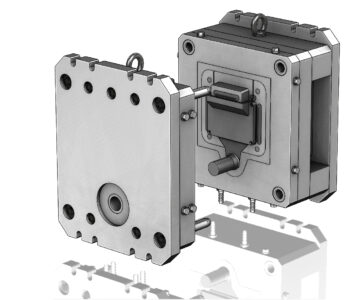

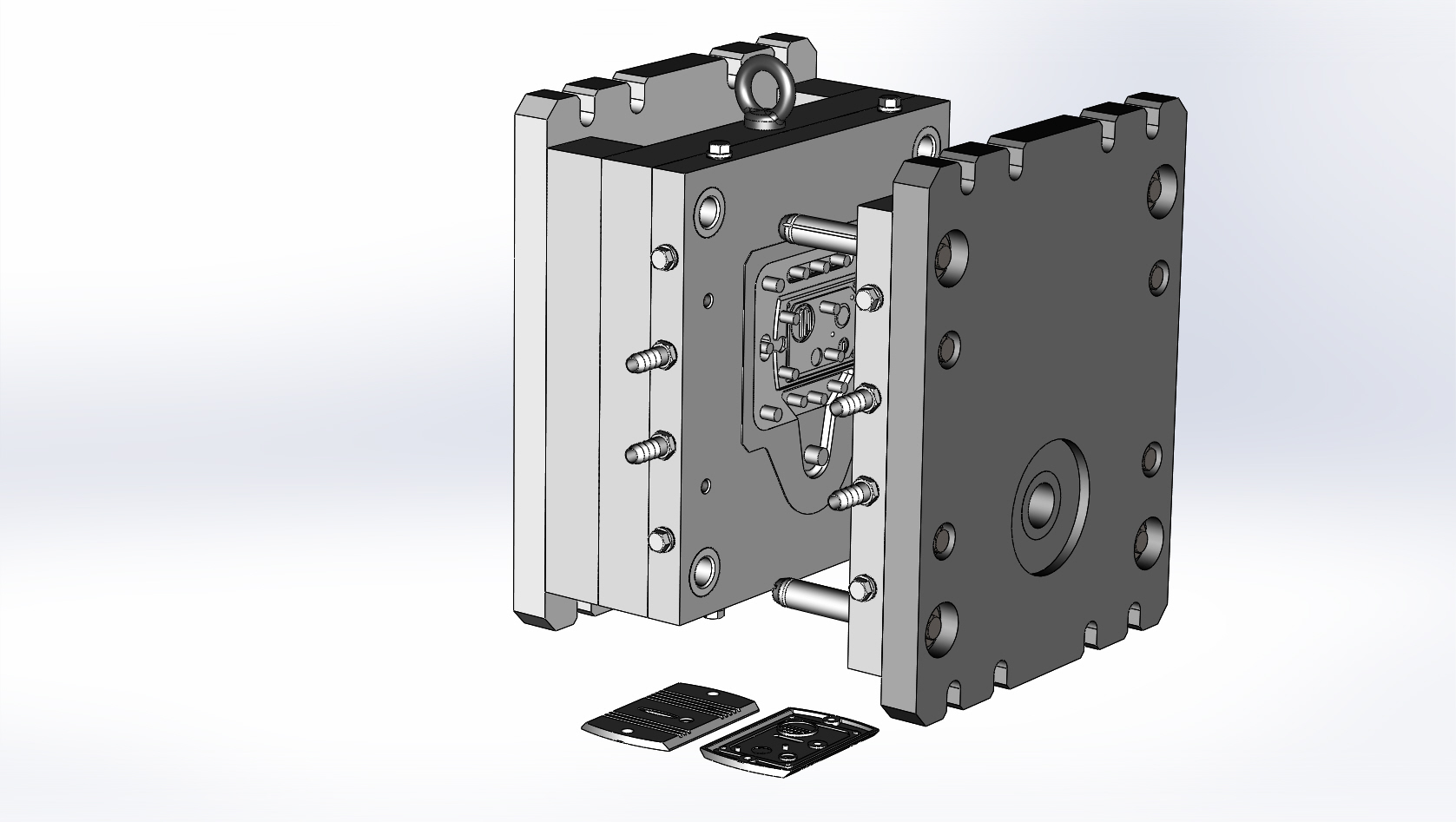

Форма для литья аллюминия 0501-4063.

Форма для литья аллюминия 0501-4063.
Габариты: 390х480х260 (в закрытом состоянии).
Материал детали: сплав аллюминиевый АК12 (АЛ12) ГОСТ 1583 — 89.

Форма предназначена для отливки детали типа «Крышка корпуса домофона». Эскизы данной детали были представлены потенциальным заказчиком с просьбой рассмотрения возможности проектирования и изготовления оснастки для мелкосерийного производства такой детали.
Модель литейной формы была выполнена в качестве технического предложения за один день силами двух конструкторов, один занимался моделированием детали и созданием формующих для прессформы, другой моделил пакет прессформы. К сожалению, усилия были потрачены зря, заказчик просто исчез. Проект продолжения не получил, но сделанное в архиве как то сохранилось ( что случается далеко не со всеми бросовыми проектами ).
Проект был извлечён, почищен от пыли, слегка оттюнингован, переформатирова в SW17.
Результат можете оценить в данной раздаче. Степень разработки можно оценить как эскизный проект, что даёт волю фантазии для желающих воспользоваться данной работой.
