Крышка КЭП 01.000.010 предназначена для закрывания коробки набора Детский конструктор.
Габариты крышки 2 14,5х214,6х19,5 мм.
Материал крышки полистирол ПСМ - 115 прозрачный.
Форма предназначена для получения крышки КЭП 01.000.010, особенностью является удаление изделия съёмной плитой. Устанавливается непосредственно на горизонтальные литьевые машины соответствующих форме параметров.
Форма изготовлена в металле, испытана, изготовлена опытная партия изделий, передана заказчику. Дальнейшая судьба неизвестна. Передача документации договором не предусматривалась.
Проект выполнен: 3D модели в программе SolidWorks 2008 ( основная рабочая среда на тот период ) и сконвертированы в формат SolidWork 2017, чертежи в программе Компас 10 ( требование прелприятия).
Состав проекта: Комплект 3D моделей на сборку и все составляющие, комплект рабочей документации ( чертежей) для изготовления формы.
- Главная -
- Чертежи -
- Промышленность -
- Металлургия -
- Литейное производство и пресс-формы -
- Форма литьевая 0605-5002.00 для крышки КЭП 01.000.010
Форма литьевая 0605-5002.00 для крышки КЭП 01.000.010
0
3
143
1
3
150
Автор
Владимир
Царегородцев
Дата
30.05.2021
Язык
Русский
Состав
3D модели сборки и деталей SW 2017, комплект чертежей компас 11
Софт
SolidWorks 2017
Как открыть?
Содержимое архива
-
plain washer
-
Washer 11371_gost.sldprt
-
-
bolts
-
Hex Bolt 7798_gost.sldprt
-
-
Чертежи
-
0605-5002.13 втулка.CDW
-
0605-5002.00 СБ лист 2.CDW
-
0605-5002.00 СБ лист 3.CDW
-
0605-5002.20 упор.CDW
-
0605-5002.18 подпятник.CDW
-
0605-5002.21 кольцо центрирующее.CDW
-
0605-5002.11 втулка литниковая.CDW
-
0605-5002.14 втулка.CDW
-
0605-5002.03 обойма.CDW
-
0605-5002.04 плита съёма.CDW
-
0605-5002.00 СБ лист 1.CDW
-
0605-5002.25 пружина.cdw
-
0605-5002.16 колонка.CDW
-
0605-5002.12 колонка.CDW
-
0605-5002.05 плита опорная.CDW
-
0605-5002.23 ниппель 6.CDW
-
0605-5002.09 плита толкателей.CDW
-
0605-5002.07 брус.CDW
-
0605-5002.22 ниппель 6 длинный.CDW
-
0605-5002.17 толкатель.CDW
-
0605-5002.02 матрица.CDW
-
0605-5002.15 втулка.CDW
-
0605-5002.10 пуансон.CDW
-
0605-5002.06 плита подвижная лист 1.CDW
-
0605-5002.01 плита неподвижная.CDW
-
0605-5002.26 толкатель.CDW
-
0605-5002.02 матрица лист 2.CDW
-
0605-5002.08 обойма толкателей.CDW
-
0605-5002.19 шток.CDW
-
0605-5002.24 пробка.CDW
-
0605-5002.00 Д операционный эскиз.CDW
-
-
0605-5002.22 Ниппель длинный.SLDPRT
-
0605-5002.19 Шток.SLDPRT
-
0605-5002.16 Колонка.SLDPRT
-
0605-5002.23 Ниппель.SLDPRT
-
0605-5002.02 Матрица.SLDPRT
-
0605-5002.03 Обойма.SLDPRT
-
0605-5002.05 Плита опорная.SLDPRT
-
0605-5002.31 Уплотнитель.SLDPRT
-
0605-5002.11 Втулка литниковая.SLDPRT
-
0605-5002.06 Плита подвижная лист 1.SLDPRT
-

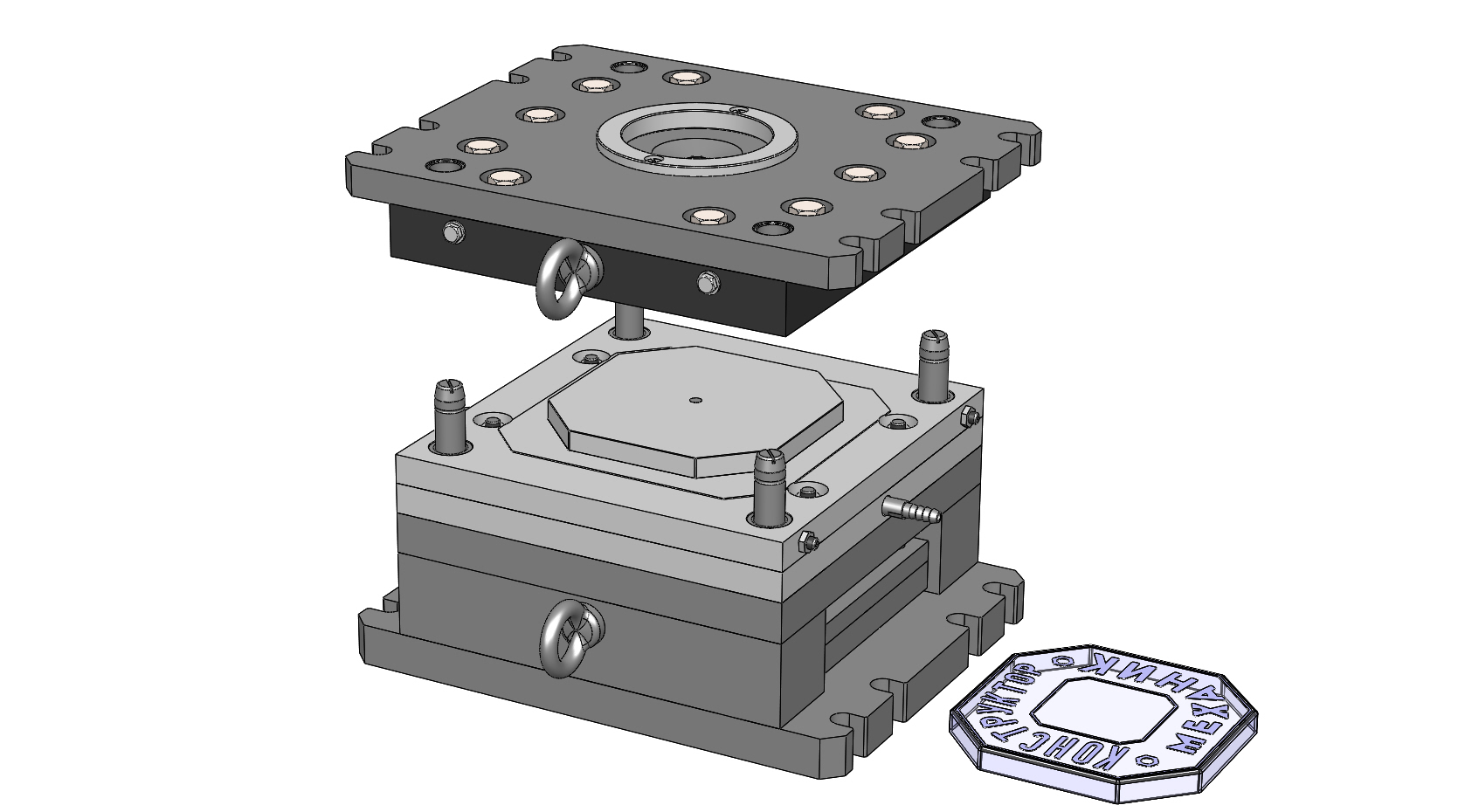

0605-5002.00 Форма детский конструктор.JPG
-
0605-5002.14 Втулка.SLDPRT
-
0605-5002.10 Пуансон.SLDPRT
-
0605-5002.13 Втулка.SLDPRT
-
0605-5002.12 Колонка.SLDPRT
-
0605-5002.04 Плита съёма.SLDPRT
-
Винт М8х35.SLDPRT
-
0605-5002.25 Пружина.SLDPRT
-
0605-5002.07 Брус.SLDPRT
-
Гайка М10 низкая.SLDPRT
-
Рым болт М16.SLDPRT
-
0605-5002.15 Втулка.SLDPRT
-
0605-5002.17 Толкатель.SLDPRT
-
0605-5002.32 Уплотнитель.SLDPRT
-
Гайка М12 низкая.SLDPRT
-
Винт стопорный М10х20.SLDPRT
-
0605-5002.01 Плита неподвижная.SLDPRT
-
0605-5002.08 Обойма толкателей.SLDPRT
-
0605-5002.09 Плита толкателей.SLDPRT
-
Гайка М16.SLDPRT
-
0605-5002.18 Подпятник.SLDPRT
-
0605-5002.20 Упор.SLDPRT
-
0605-5002.21 Кольцо центрирующее.SLDPRT
-
0605-5002.00 Форма детский конструктор.SLDASM
-
КЭП 01.000.010 Крышка.SLDPRT
-
Винт М8х20.SLDPRT
-
0605-5002.26 Толкатель.SLDPRT
-
0605-5002.24 Пробка.SLDPRT
