Изготовление детали «Барабан»

МГТУ им. Н.Э. Баумана
Кафедра "Литейные технологии"
Курсовой проект по дисциплине "Специальные виды литья"
На тему "Изготовление детали «Барабан»"
Москва, 2019

Исходными данными является деталь, выданная консультантом в масштабе 1:1. Деталь - барабан для крепления кабеля (3д модель см. в архиве).
В данной работе рассматривается процесс изготовления детали "Барабан" методом литья по выплавляемым моделям для среднесерийного производства. В ходе работы спроектирована пресс-форма, подобран восковой состав, рассмотрены варианты получения детали другим методом литья.

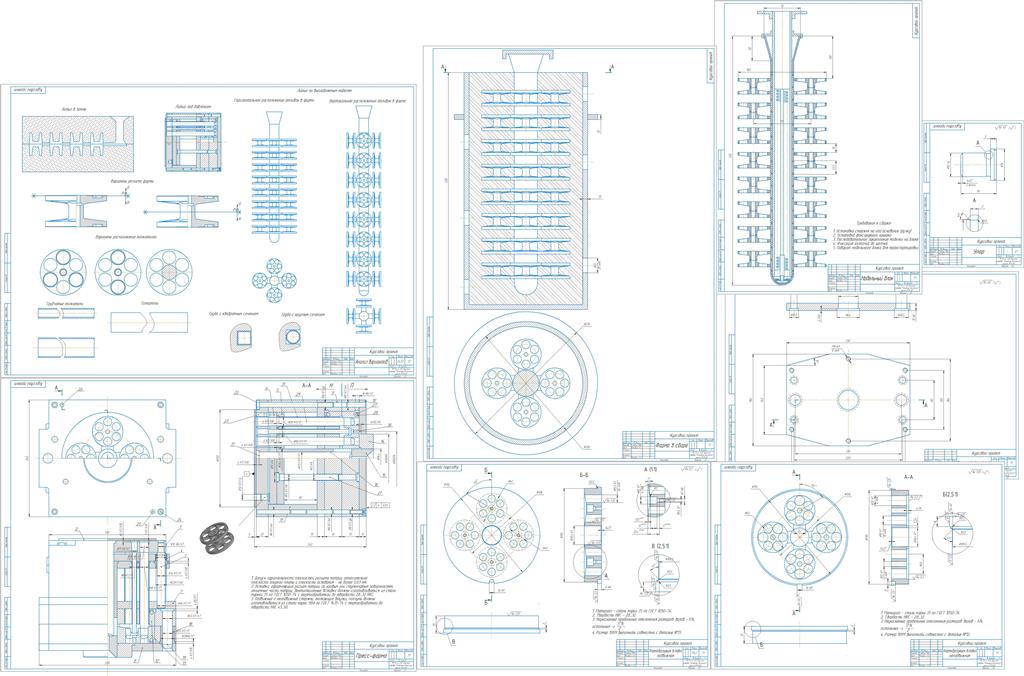

Графическая часть содержит анализ вариантов получения детали, форму в сборе, модельный блок, чертеж детали с элементами литниковой системы, пресс-форму, деталировку.

РЕФЕРАТ 2
СОДЕРЖАНИЕ 3
ВВЕДЕНИЕ 5
Исходные данные 6
1 Анализ детали «Барабан» 7
1.1 Описание материала отливки 7
2 Выбор способа изготовления отливки 9
2.1 Анализ технологичности конструкции литой детали и выбор способа изготовления отливки 9
3 Анализ технологичности изготовления 10
3.1 Анализ вариантов получения отверстий 10
3.2 Анализ вариантов изготовления отливки 10
3.3 Расположения отливок в модельном блоке 13
3.4 Определение количества отливок в форме 15
4 Выбор материала восковой модели и формы 16
4.1 Подбор материала модели 16
4.2 Подбор материала формы 17
5 Расчет литниковой системы 19
6 Проектирование оснастки 24
6.1 Конструкция пресс-формы 24
6.2 Выбор количества формообразующих вставок и их изготовление 25
6.3 Размещение толкателей и определение их количества 27
6.4 Выбор системы охлаждения 28
6.5 Обслуживание пресс-форм 29
7 Технологический процесс 30
7.1 Основные операции с модельным блоком 30
7.2 Подготовительные операции 31
7.3 Финальные операции производства 31
ЗАКЛЮЧЕНИЕ 33
СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ 34
ПРИЛОЖЕНИЕ А Графическая часть курсового проекта 35
