Технология изготовления отливки "Корпус главного цилиндра из СЧ182"

Нижегородский государственный технический университет им. Р.Е.Алексеева
Кафедра металлургических технологий и оборудования
Курсовой проект по дисциплине "Технология литейно-металлургических процессов"
На тему: "Проектирование технологии изготовления отливки Корпус главного цилиндра из сплава СЧ18"
Н. Новгород 2018

Исходные данные: деталь Корпус главного цилиндра, сплав СЧ18, масса 1,4 кг.

Для детали «Корпус главного цилиндра» изготавливаемой из чугунного сплава марки СЧ18 ГОСТ7293-85 при литье в песчано-глинистые формы и массовом производстве разработать технологию изготовления литейной формы и отливки.

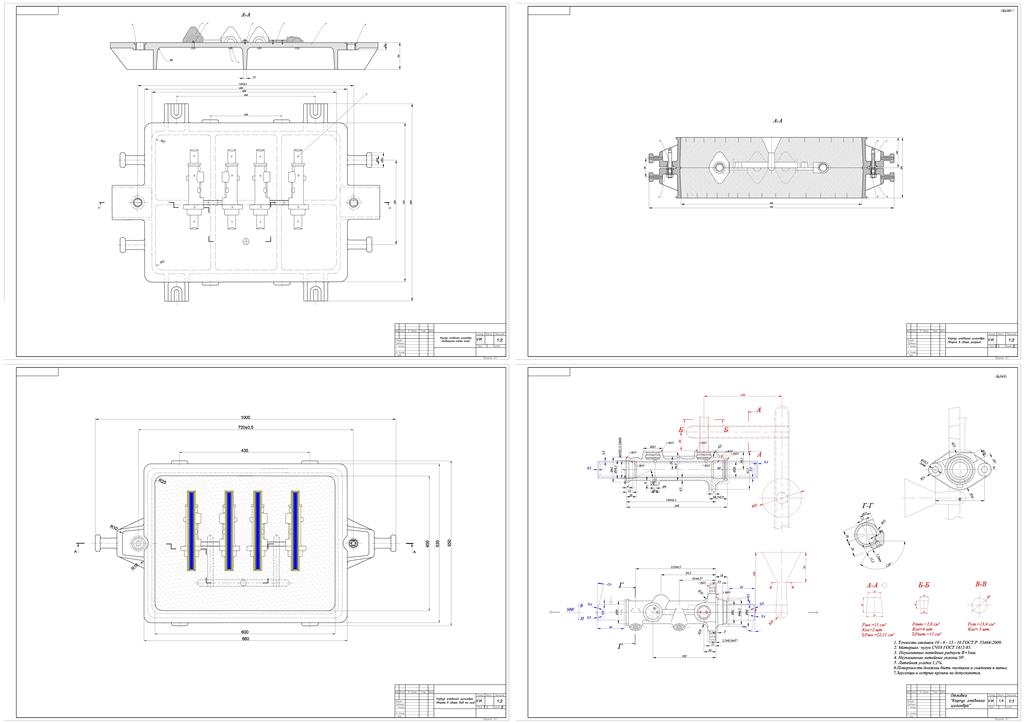

Графическая часть содержит литейную технологию, форму в сборе разрез, вид на нижнюю полуформу, вид ни нижнюю модельную плиту, спецификацию формы в сборе, спецификацию вида на нижнюю модельную плиту

Содержание
Введение
1 Техническое задание
2 Проектирование отливки
3 Конструирование литниковой системы
4 Проектирование и изготовление модельного комплекта
5 Проектирование литейной формы
6 Гидравлическая оценка заполняемости формы
и эффективность работы элементов литниковой системы
7 Финишные операции
8 Дефекты и контроль качества отливок
Список литературы
