Нижегородский государственный технический университет им. Р.Е.Алексеева
Кафедра металлургических технологий и оборудования
Курсовой проект по дисциплине "Технология литейно-металлургических процессов"
На тему: "Проектирование технологии изготовления отливки Корпус подшипника из сплава КЧ35-10"
Н. Новгород 2018
Исходные данные: деталь корпус подшипника, сплав КЧ35-10, масса 0,5 кг.

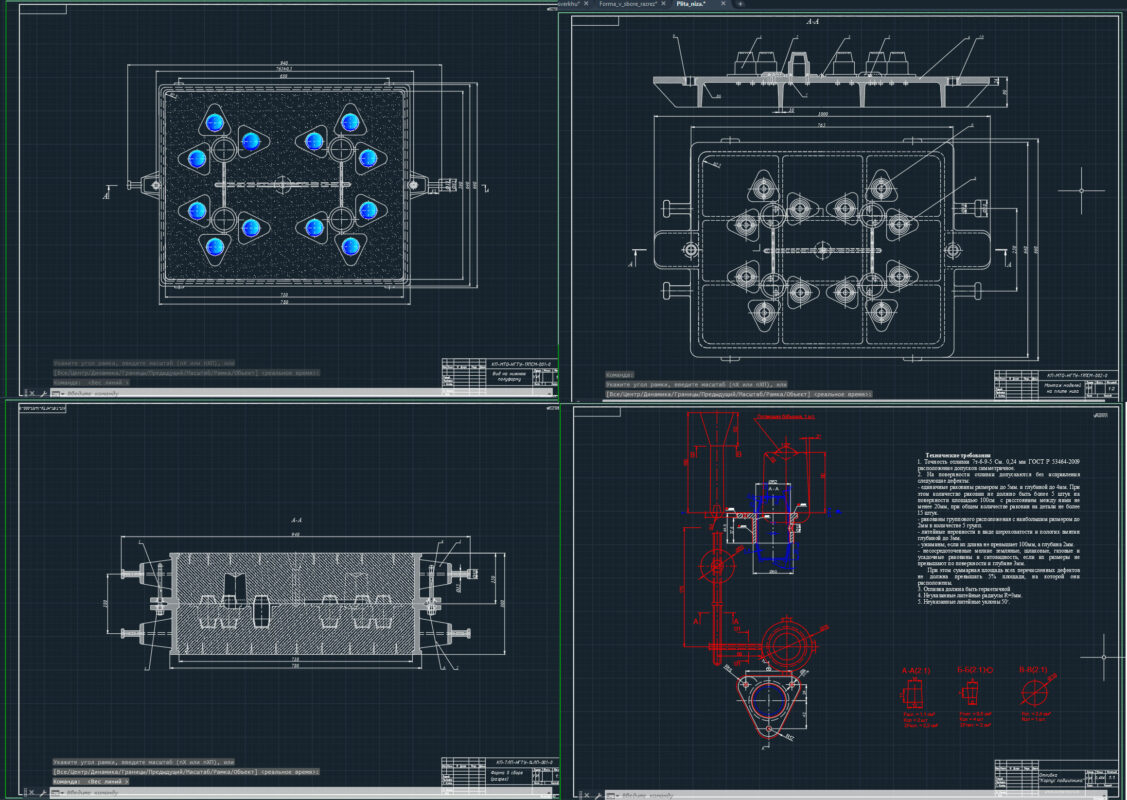

Для детали «Корпус подшипника» изготавливаемой из чугунного сплава марки КЧ35-10 ГОСТ7293-85 при литье в песчано-глинистые формы и массовом производстве разработать технологию изготовления литейной формы и отливки. Графическая часть содержит литейную технологию, форму в сборе разрез и вид на нижнюю полуформу, вид на нижнюю модельную плиту. Текстовая часть согласно оглавлению, списка литературы нет.
Оглавление
1.1 Введение 2
2 Проектирование отливки и формы 3
2.1 Анализ технологичности отливки 3
2.2 Выбор способа литья 5
2.3 Определение положения отливки в форме 6
2.4 Выбор плоскости разъема 8
2.5 Определение норм точности литья 9
2.6 Класс размерной точности отливки 9
2.6.1 Степень коробления поверхности отливки 10
2.6.2 Степень точности поверхности отливки 10
2.7 Класс точности массы отливки 10
2.7.1 Допуск смещения отливки по плоскости разъёма 10
2.7.2 Допуск смещения отливки, вызванный перекосом стержня 11
2.8 Припуски на механическую обработку 11
2.9 Назначение формовочных уклонов и галтелей 12
2.10 Стержни и стержневые знаки 12
2.11 Определение конструктивных элементов стержней 13
2.12 Специальные требования к отливке 14
3 Организация питания отливки. Конструирование и расчет литниково-питающей системы 15
3.1 Конструирование прибылей: определение количества, типа и расчет их размеров 15
3.2 Выбор мест подвода расплава к полости формы 17
3.3 Выбор конструкции литниково-питающей системы 18
3.4 Расчет основных параметров процесса заполнения формы расплавом: оптимальная продолжительность заливки формы; площади сечения элементов литниковой системы 19
3.6 Конструирование и расчет холодильников 23
4 Формовочные материалы и смеси 24
4.1 Выбор состава формовочной и стержневой смеси 24
4.2 Состав и свойства стержневой смеси 24
4.3 Регенерация формовочных и стержневых смесей 25
5 Конструирование и изготовление технологической оснастки 26
5.1 Выбор материала моделей 26
5.2 Выбор опок для изготовления литейной формы 28
5.3 Выбор модельной плиты 31
5.4 Конструирование и изготовление стержневого ящика 32
