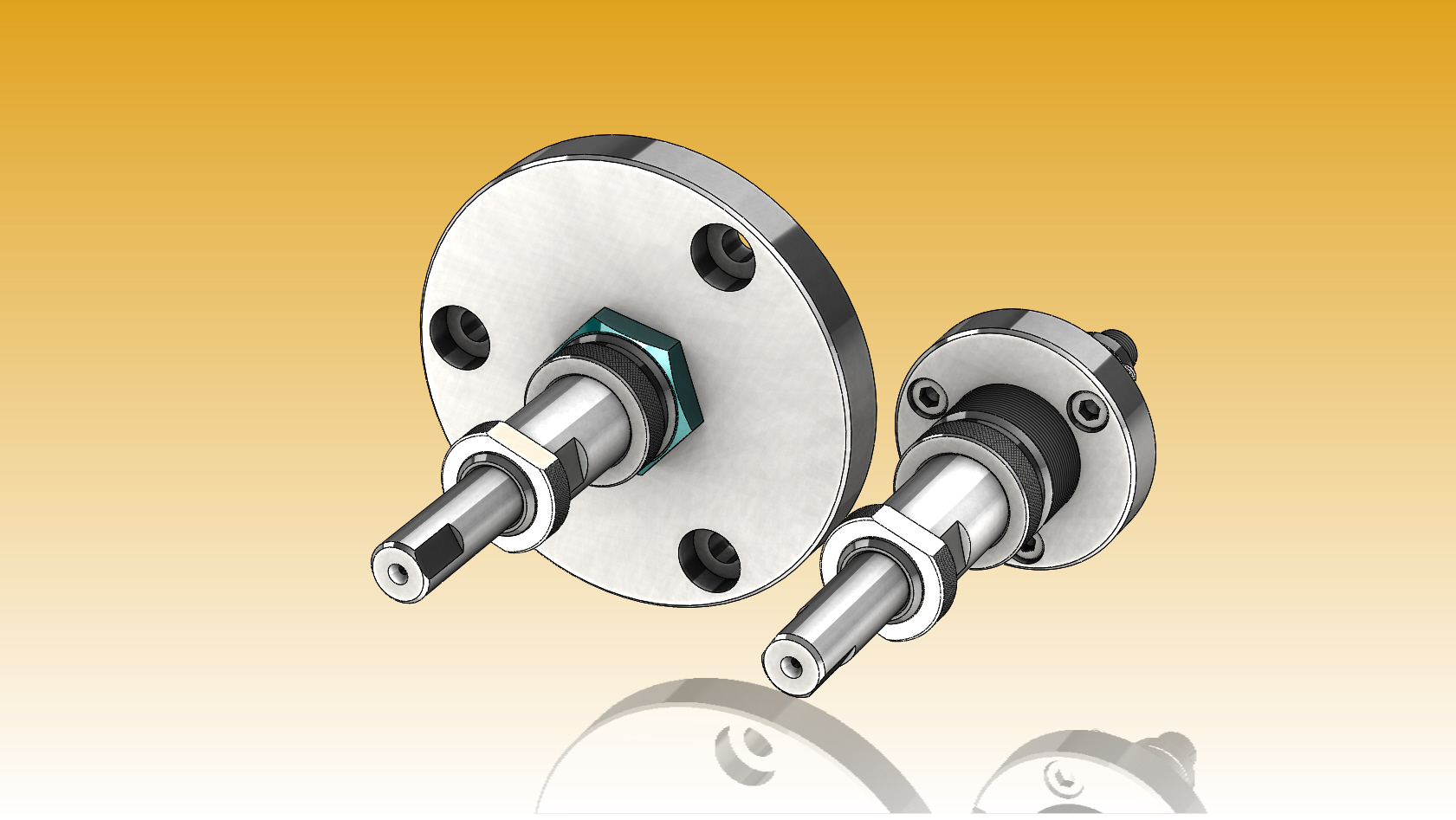

Д65.00.00.00 Механизм двойного хода
Механизм двойного хода предназначен для применения в толкающих системах прессформ
с особыми требованиями к последовательности работы системы для правильного извлечения изготовленных деталей из прессформ.
Механизм был изготовлен в металле, установлен и испытан на прессформе, но больше не применялся ввиду редкости использования таких систем.
В проекте представлены два исполнения для разных конструкций прессформ.
Проект может служить в качестве образца при проектировании механизмов подобного назначения.
Обозначения и наименования в проекте приняты условно для удобства проектирования.
