4225.16.72.000СБ Механизм хода

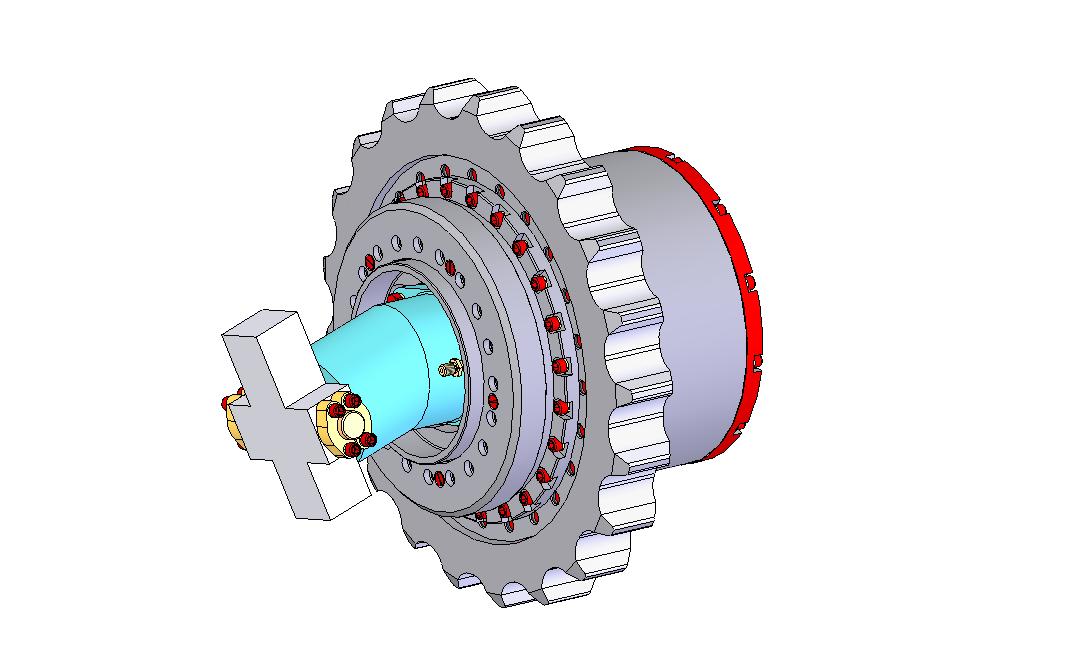

Механизм хода выполнен на базе трёхступенчатого планетарного редуктора.
От регулируемого гидромотора через муфту и вал вращение передаётся на первую быстроходную ступень, состоящую из шестерни и водила с тремя сателлитами. Вторая средняя и третья тихоходная ступени состоят из водил с четырьмя сателлитами на каждом. Так как водило третьей ступени неподвижно, то вращение передаётся на корпус, на котором башмачными болтами закреплено ведущее колесо для гусениц.
Тормоз редуктора нормально замкнутый и состоит из фрикционных дисков с металлокерамической наплавкой, ведомых дисков, поршня и пружин. Для растормаживания редуктора подается давление управления (30±5 кгс/см²).
Для заправки, замены и контроля уровня масла в редукторе служат два отверстия в крышке закрытые пробками.

Состав: Модели деталей и сборок 3D
