Параметрическая библиотека плит нормали по каталогу «Евродеталь» г. Саратов для стандартных пресс-форм.

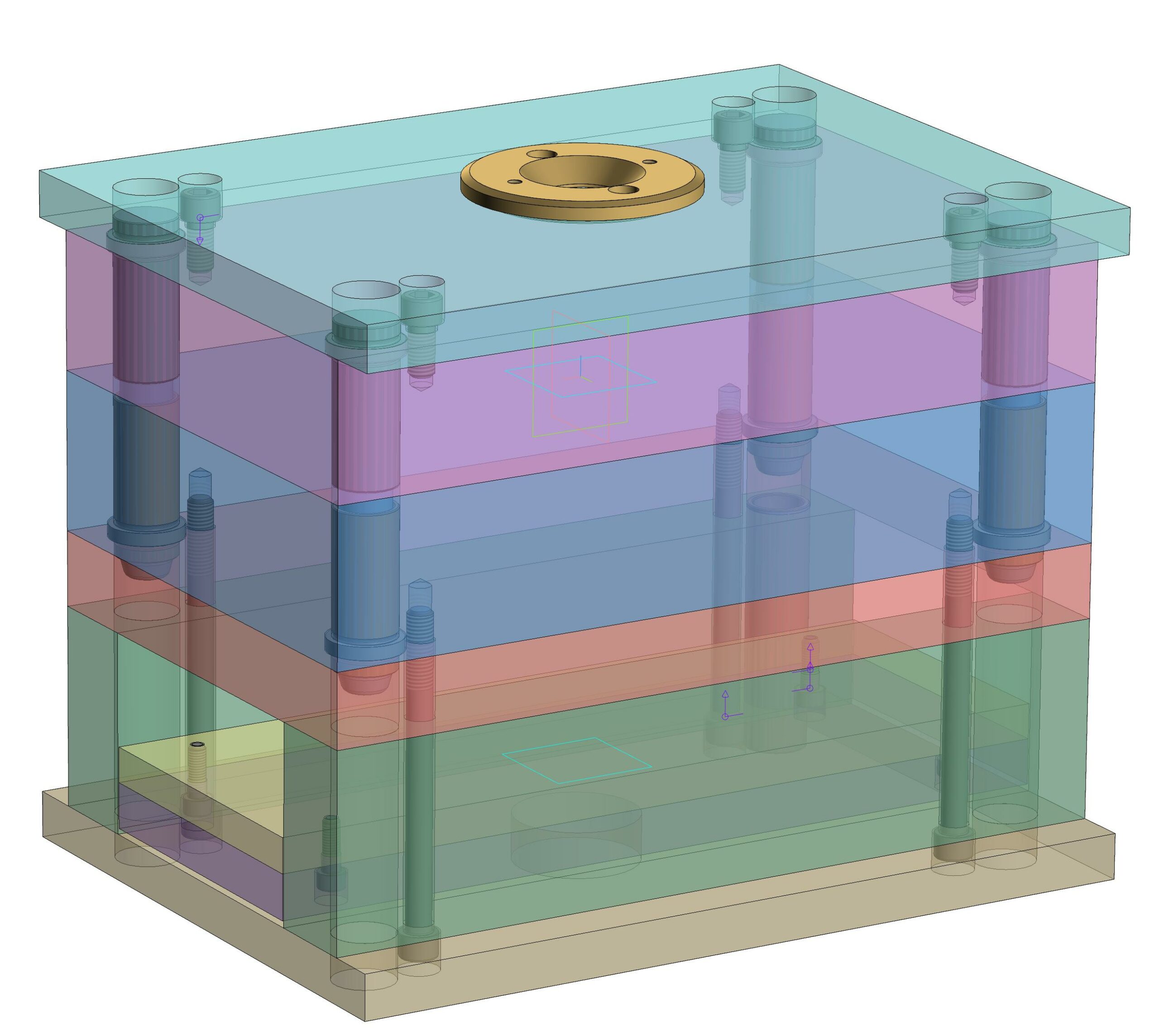

Сборка Блока пакета плит состоит из: 1) Параметрических моделей блока пакета плит (все плиты в исполнениях). 2) Отдельно выведена матрица и поделённая по плоскости разъёма в файл: Плиты матрицTL35. 3) Файл: Колонка_Втулка. 4) Спец винты крепления в файле Screw ISO 4762.
Блок пакета плит можно использовать как комплектовщик плит, выбрав нужный типоразмер (из 45), “отСТЭПовать” и дальше продолжать разработку пресс-формы в любой CAD системе. Или непосредственно (предварительно скопировав файлы в отдельно созданную папку) вести разработку пресс-формы в моделях (файл: Плиты матрицTL35, для этого специально создан), или непосредственно в сборке.
Для спецификаций в обозначениях деталей указывается: обозначение изделия, принятого на вашем предприятии, и обозначение плиты и переменные данные типоразмера этих плит.
Более подробное разъяснение даётся в блокноте.
- Главная -
- Чертежи -
- Промышленность -
- Металлургия -
- Литейное производство и пресс-формы -
- Параметрическая библиотека плит нормали по каталогу «Евродеталь» г. Саратов для стандартных пресс-форм.
Параметрическая библиотека плит нормали по каталогу «Евродеталь» г. Саратов для стандартных пресс-форм.
0
2
242
0
0
300
Автор
Александр
Дата
05.11.2023
Язык
Русский
Состав
3D Сборка, модели, спецификация и таблицы переменных.
Софт
КОМПАС-3D 20
Как открыть?
Содержимое архива
-
ED-normali.pdf
-
explanation.txt
-
Screw ISO 4762 - .m3d
-
Блок пакета плит.a3d
-
Блок пакета плит.m3d
-
Колонка_Втулка.m3d
-
Плиты матрицTL35.m3d
-
Спецификация.spw
-
Таблица колонок TR02_D20.xls
-
Таблица колонок TR02_D26.xls
-
Таблица колонок TR02_D30.xls
-
Таблица колонок TR02_D42.xls
-
Таблица размеров плит.xls
