Параметрические модели опор, применяемые в пресс-формах и в штампах из каталога FCPK
Параметрические модели опор, применяемые в пресс-формах и в штампах из каталога FCPK.

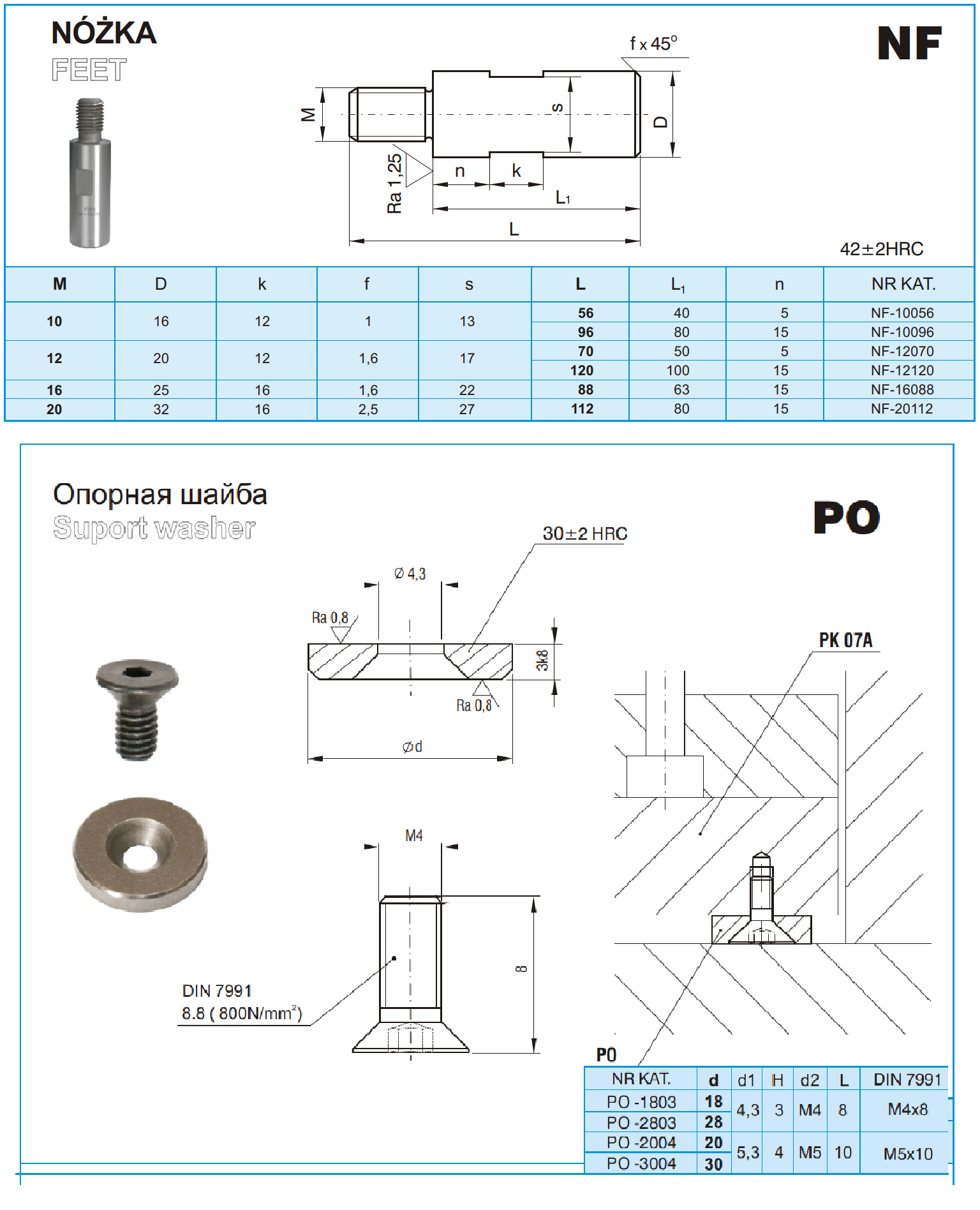

3D Модели выполнены в одном файле в исполнениях: в одном ножка, в другом опорная шайба со всеми типоразмерами согласно скриншоту страницы из каталога.
Первая модель: Ножка - служит для опоры пакета плит пресс-форм, управляется модель двумя параметрами: диаметром резьбы и длиной втулки (без резьбовой шпильки). Размеры можно задать произвольные, но модель перестроится по размерам, согласно каталогу.
Вторая модель: Подложка опорная – служит опорой плит толкателей и крепится на плите хвостовика. Модель имеет четыре типоразмера и управляется параметром “isp”. В модель подложки входит модель винта, и если в ней нет необходимости, то можно отключить или пересохранить её в деталь.
Состав: Параметрические 3D модели опор, применяемые в пресс-формах и в штампах из каталога FCPK
Софт: КОМПАС-3D 20
