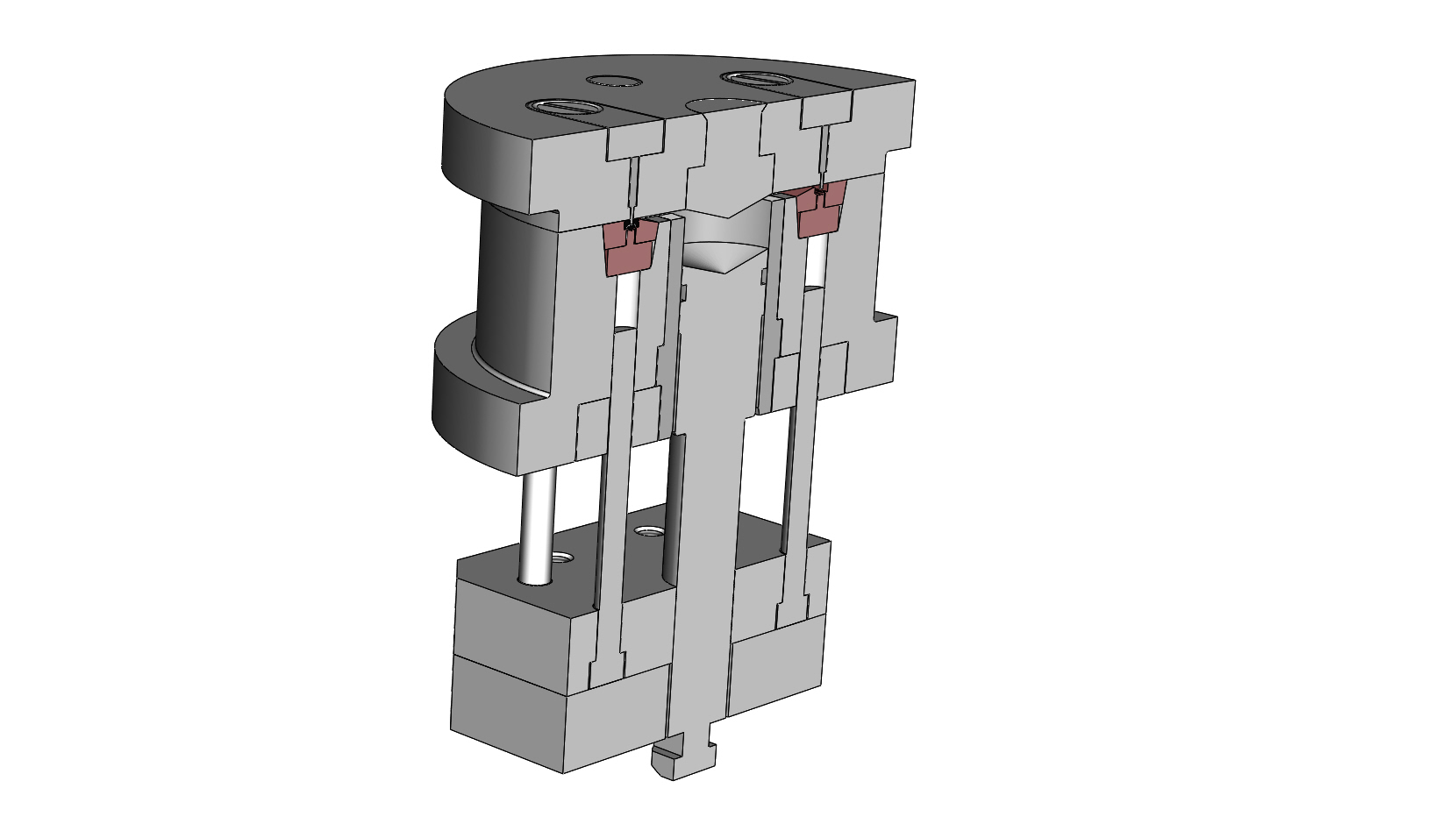

14.1831-4210.00 Прессформа на клеммную колодку предназначена для получения одновременно двух 14 контактных распаечных клеммных колодок. Клеммная колодка представляет собой сборку из 7 проходных клемм, запессованных в основание с помощью данного оборудования. Модель клеммной колодки прилагается.
Стационарная прессформа устанавливается на формовочный пресс с помощью адаптера 114.0609-4016 Блок на резину с толканием (пресс), 3D модель которого опубликована на данном сайте ранее.
Формовка изделия производится в извлекаемых разъёмных вставках, разбираемых и собираемых на отдельном рабочем месте. При небольших объёмах производства такая трудоёмкая технология вполне приемлема. Заполнение вставок пластичным материалом производится поршнем в виде штока прессформы, приводимого в действие нижним толкателем пресса при сомкнутой форме. Извлечение вставок производится при открытой форме нижним толкателем пресса, связанного с толкающей системой прессформы.
Проект в металле не реализован в связи с отменой задания, чертежи сделать не успели.
Проект уникальным не является, поэтому сомнений в его работоспособности не имеется.
