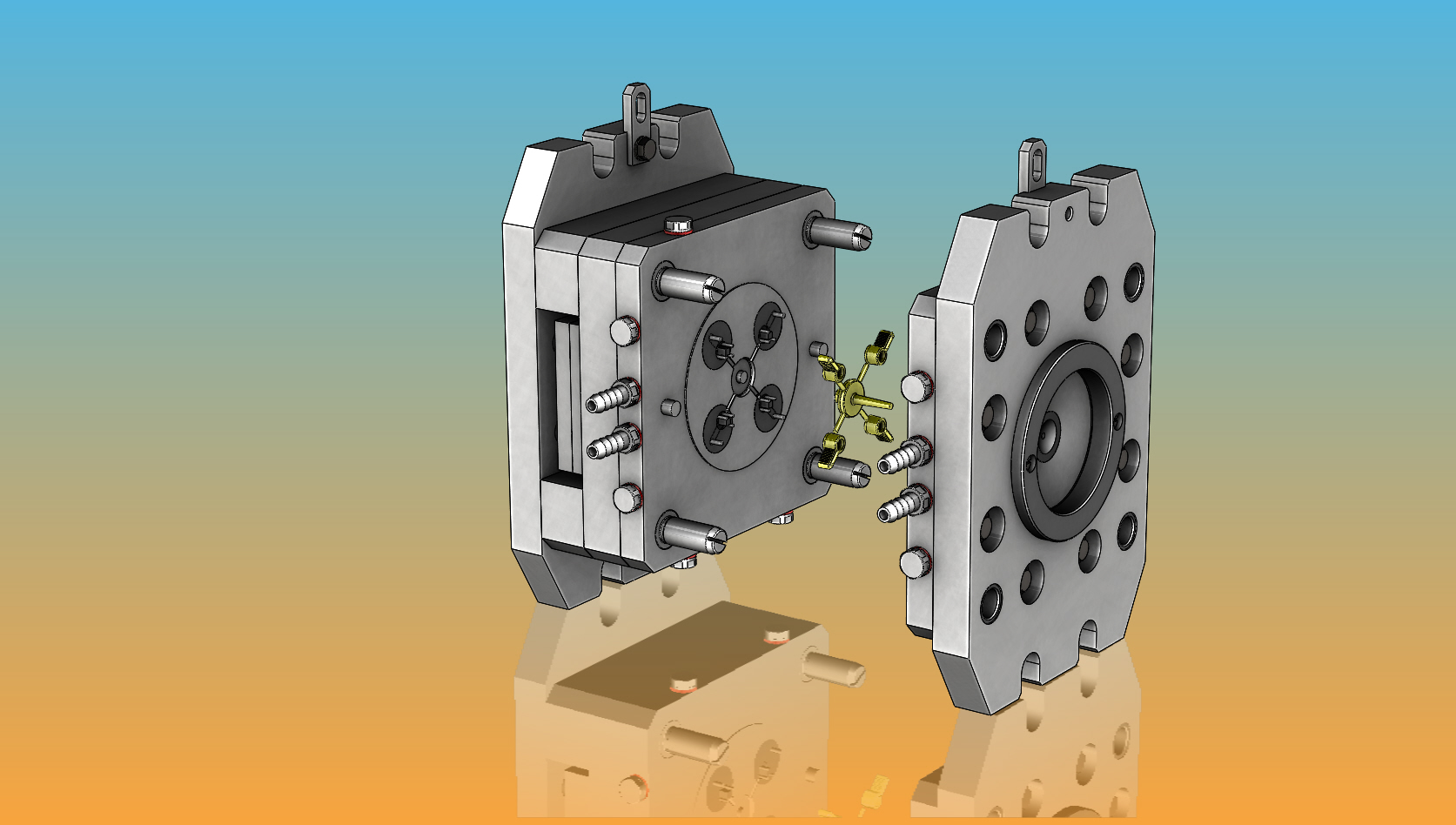

Прессформа на флажок
Прессформа на флажок
Длина 310 мм без выступающих частей
Ширина 215 мм без выступающих частей
Высота 157 мм по плитам в закрытом состоянии
Форма четырехместная, предназначена для получения флажка поворота и индикации положения валика какого то механизма.
Разработка представляет собой предпроектную подготовку без привязки к конкретному технологическому оборудованию, была предназначена для представления заказчику с целью ознакомления с возможной конструкцией и примерной калькуляции затрат на производство ( в то время мне такая работа ещё нравилась), поэтому обозначение работе не присваивалось. Конкретная разработка проекта была выполнена другим конструктором, начальство объяснило, что у меня своей работы хватает. Исполнитель же был весьма рад, что начинать работу пришлось очень даже не с нуля. Реальная форма отлична от данной разработки в силу привязки к оборудованию и других производственных и технологических причин, но формующая часть выполнена точно так же , как в данной разработке и принципиальная компоновка прессформы тоже. За выполненную работу меня похлопали по плечу, сказали — молодец, работай дальше, что изрядно стимулировало на трудовые подвиги в дальнейшем ( прошу прощения за лирические отступления ).
Состав: 3D сборки, детали
Софт: SolidWorks 2017
