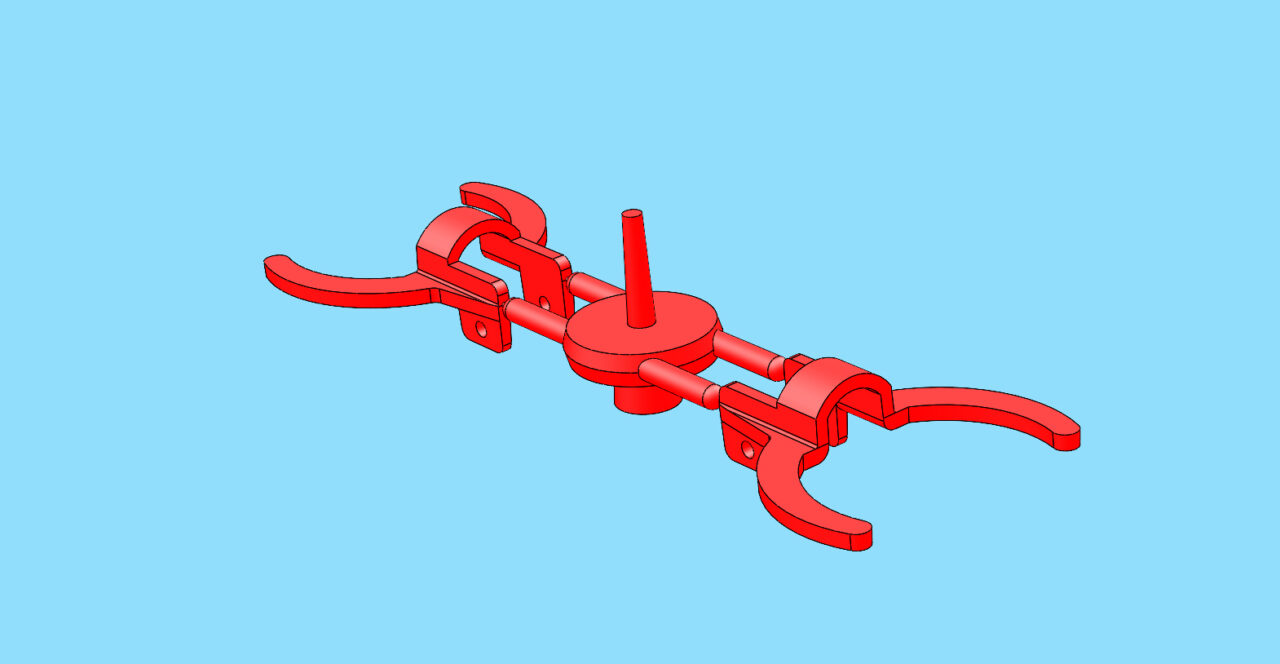

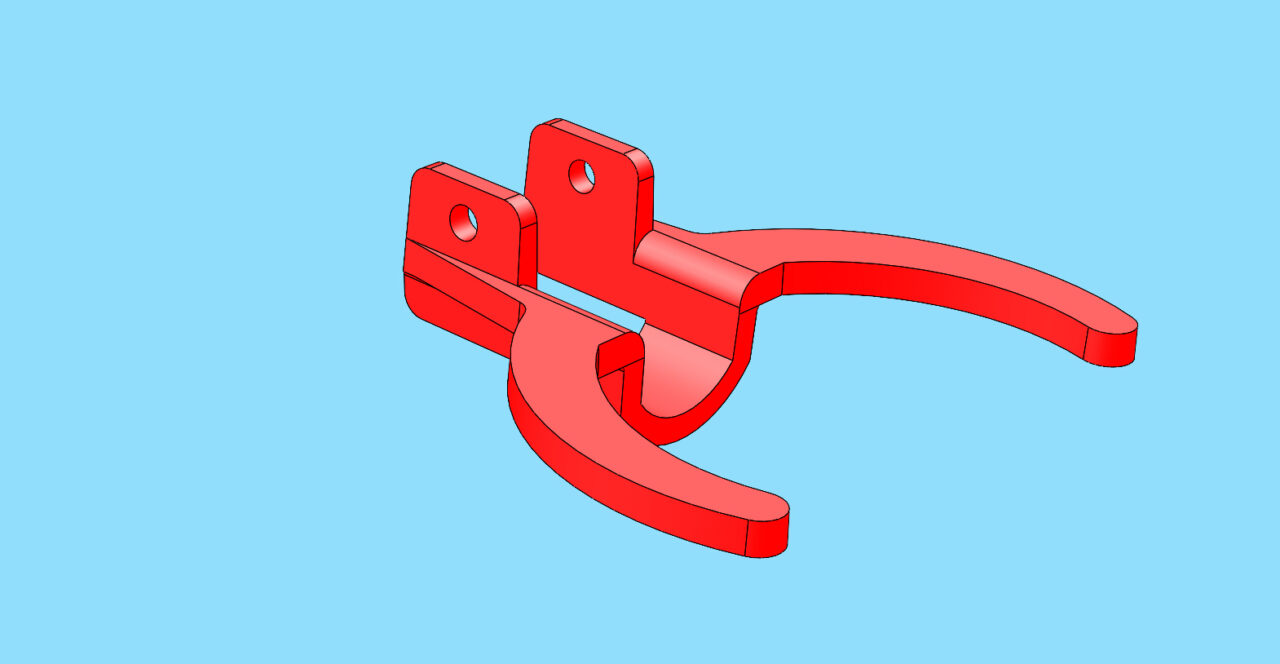

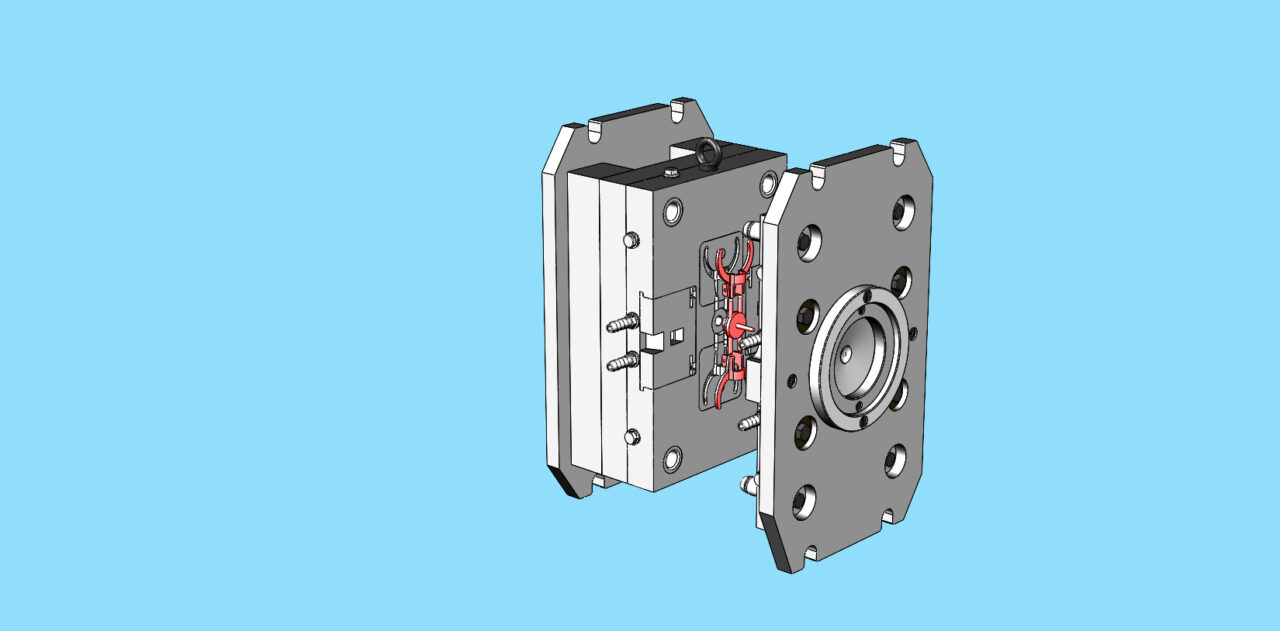

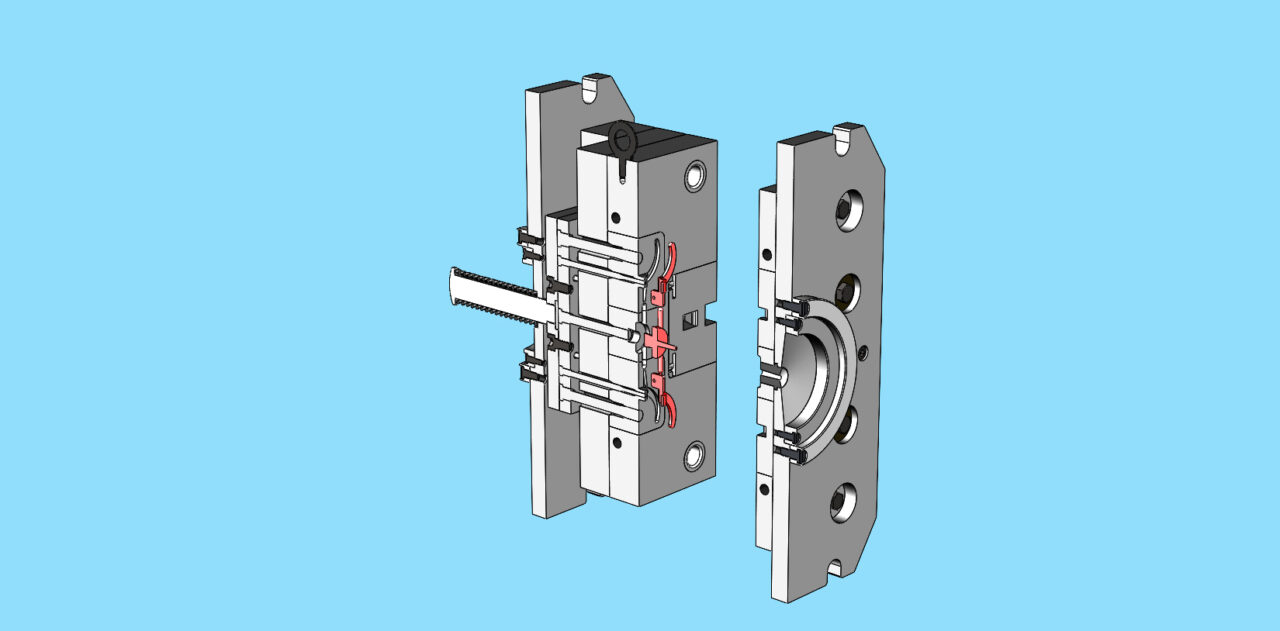

Прессформа для детали ДКАБ 733300.004 Опора для удочки
Габариты
270 х 398 х 180 по плитам в сомкнутом состоянии.
Проект выполнен по программе изготовления оснастки для производства товаров хозяйственно бытового назначения. Стадия проекта - эскизный проект, создан на скорую руку и использовался в качестве технического предложения как альтернатива одноместной форме на базе готовой, снятой с производства подходящей форме. Дальнейшего развития проект не получил.
Заключение было такое: Проект хороший, но дорогой. Не принимается.
Логику решения вполне понимаю, надо сделать как можно дешевле и быстрее, что на практике и получилось. Но в добавок получили и хороший геморрой при эксплуатации, форма вышла не слишком удачная, часто находилась в ремонте и доработках, так что конечный результат экономии сомнителен.
От предложенного проекта были использованы только формующие части.
Перед публикацией проект был слегка доработан, оттюнингован и переведён в формат SW 2022.
Обозначения и наименования, принятые в публикуемом проекте, условны, приняты для удобства проектирования.
