Создание формообразующих деталей прессформы для детали «Хомутик».

0
3
180
27
0
Бесплатно

Целью данного проекта было исследование возможности применения импортированной детали для создания формующих в среде SW.
Была взята несложная хорошо и правильно импортированная в SW из среды Компас деталь «Хомутик» и из неё стандартным методом SW получены формующие для литьевой формы.
Параллельно было сделано построение этой же детали в самом SW и с ней проведена та же самая операция. По конечному итогу результаты получились не сильно отличающимися, хотя следовало ожидать их полной идентичности.
Работа с «родной» деталью прошла без проблем, как по писаному.
Работа с импортированной деталью удовольствия доставила гораздо меньше. Оказалось, что инструменты создания и разделения формующих SW плохо понимают импортированную геометрию и выадют неожиданные нежелательные результаты, борьба с которыми и привела к разнице в конечном результате. В итоге время, затраченное на импортированную деталь превысило время, затраченное на родную деталь примерно в 4 раза.
Вывод. Импортированные детали для создания формующих применять можно, но желательно их переделать в родной среде проектирования с целью уменьшения геморройности процесса в дальнейшем. Не пожалейте времени на первичную подготовку деталей, это потом окупится сторицей.
В раздаче выложены результаты по импортированной детали, так как результаты по «родной» детали особого интереса не представляют.


Сообщить о проблеме
Дата
23.04.2021
Язык
Русский
Состав
3D сборки, детали.
Софт
SolidWorks 2017 Как открыть?
Содержимое архива
  • Формующие.SLDPRT
  • 11.SLDPRT
  • 001.SLDASM
  • Пуансон.SLDASM
  • Хомутик 1,02.SLDPRT
  • Матрица.SLDPRT
  • 22.sldprt
  • Знак правый.SLDPRT
  • Знак центральный.SLDPRT
  • Знак шестигранный.SLDPRT
  • Знак круглый.SLDPRT
  • Пуансон.SLDPRT
  • Знак левый.SLDPRT

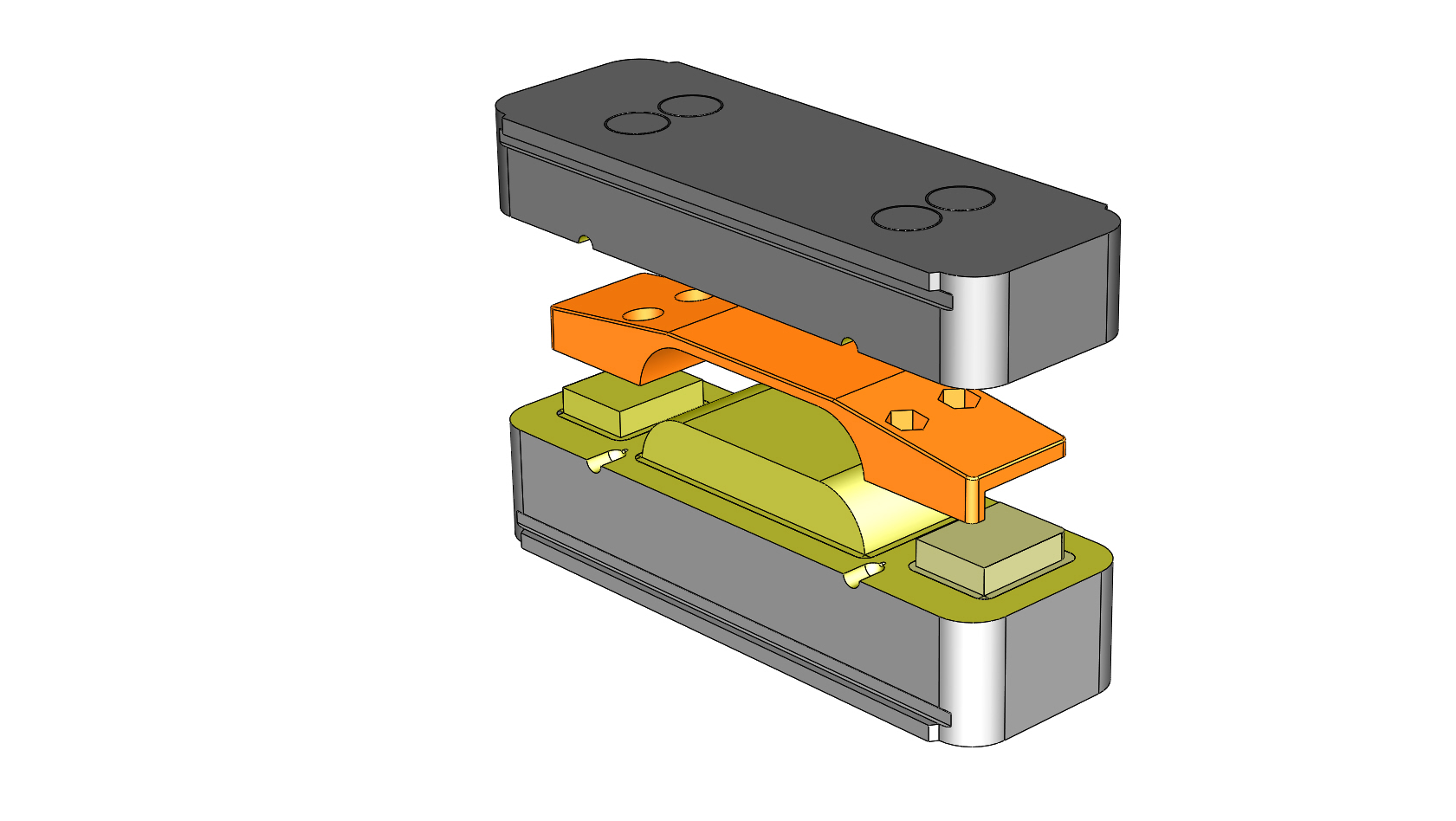

  • Сборка формующих.JPG
  • Сборка формующих.SLDASM
  • Деталь.SLDPRT
  • Матрица.SLDASM
