Формообразующие компоненты для детали "Зацеп"

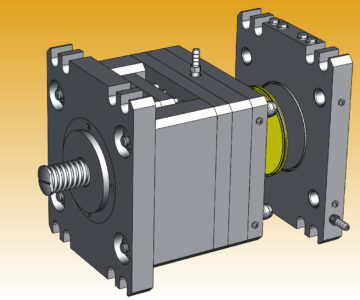

Сборка формообразующих ( формующих ) деталей для литьевой прессформы.
Деталь «Зацеп» неизвестного, назначения, модель предоставлена заказчиком для разработки и изготовления прессформы на литьевую машину, имеющуюся у заказчика.
Особенность модели в том, что она «неправильная», с дефектами построения, непригодная для обработки стандартными методами SW. Допиливать модель запрещалось.
Поэтому для создания формующих использовался «неправильный», варварский метод, позволивший разработать прессформу в установленные сроки.

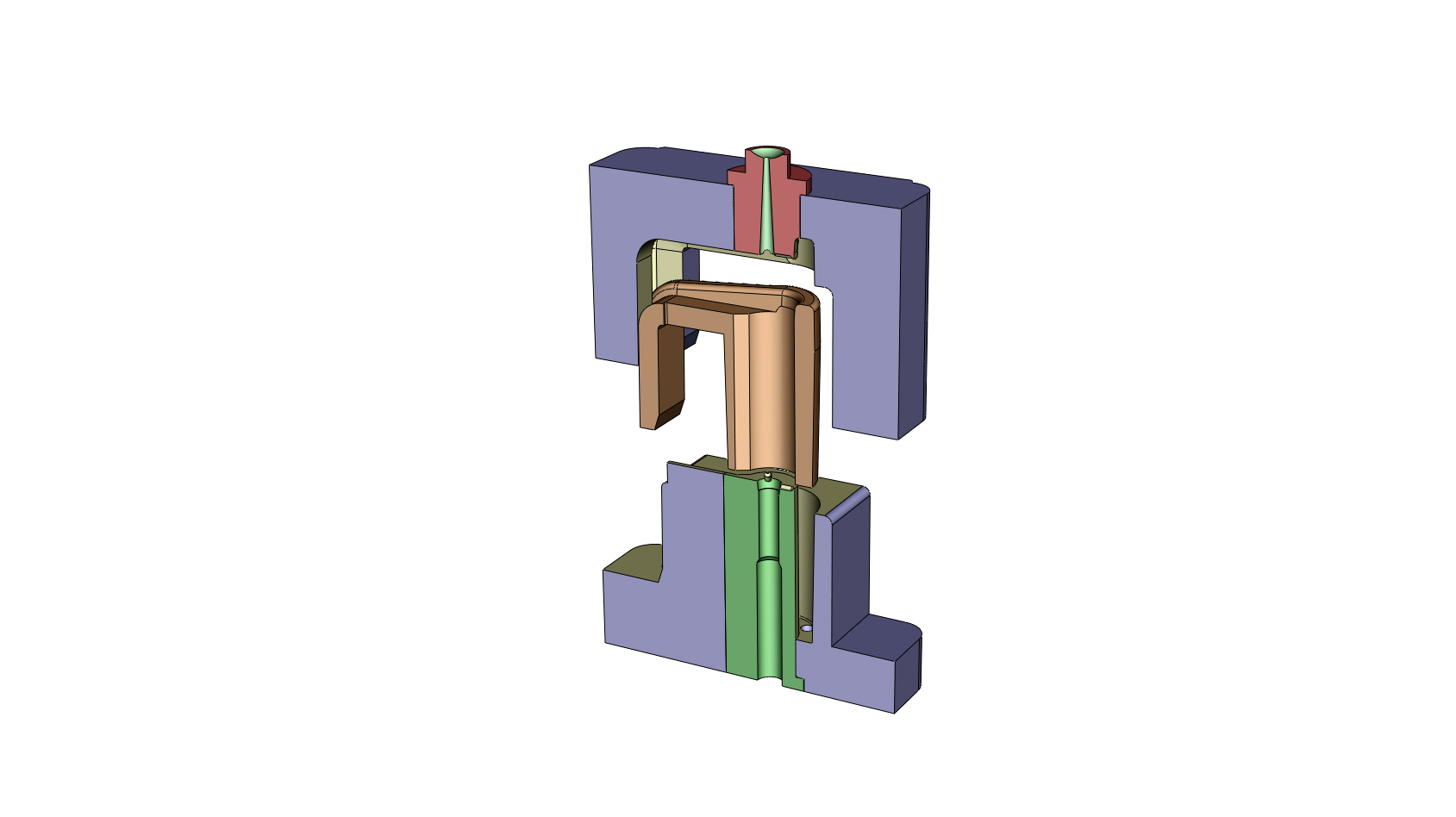

Метод заключается в комбинировании предложенной модели с заготовкой, построенной вокруг её для получения пустотелой детали. Из копий этой пустотелой детали и вырезаются все формующие компоненты. Недостаток метода — высокая трудоёмкость и несвязаннорсть, каждую деталь приходится пилить отдельно, достоинство — универсальность.
Кроме исходной детали «Зацеп» все остальные детали и сборка демонстрационные без тщательной проработки и без привязки к какому либо оборудованию.
Состав: 3D сборка, детали
Софт: SolidWorks 2017
