топ За месяцПрессформа с ползушками на кольцо полиуретановое

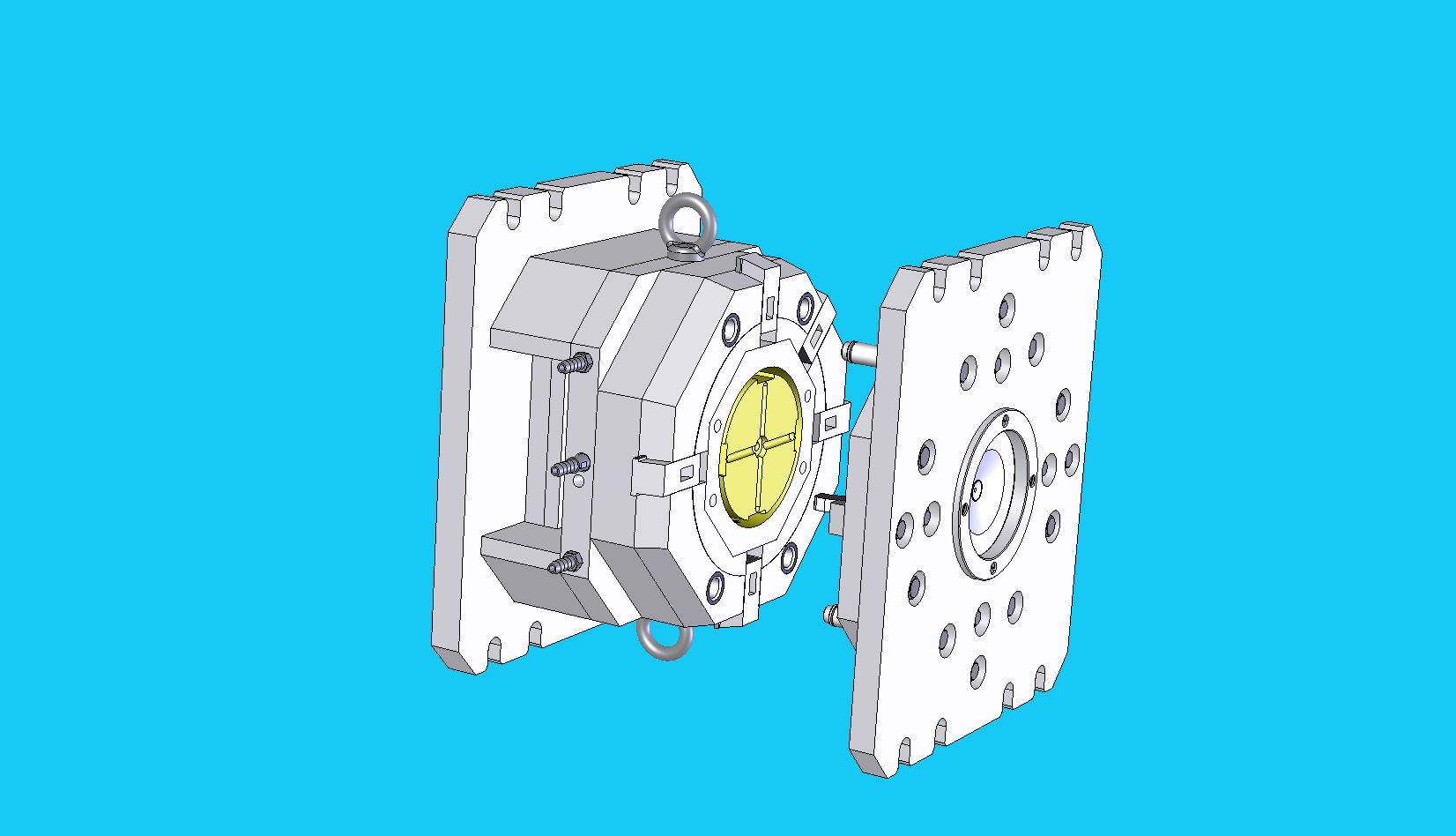

Прессформа с ползушками на кольцо полиуретановое
Габариты формы
Длина 460 мм
Ширина 400 мм
Высота 390 мм
Материал детали - полиуретан.
Форма предназначена для получения готового упругого элемента муфты. Упругий элемент это расходный материал, который не удалось получить от изготовителя оборудования, в состав которого муфта входила. Пользователю пришлось решать эту проблему самостоятельно. Нам было предложено изготовить комплект оснастки для изготовления этой детали, что и было сделано.
Стадия разработки данной модели — техническое предложение, поэтому степень проработки проекта невысокая. Предложение заказчиком не было принято ввиду сложности конструкции формы, предпочтение было отдано гораздо более простой форме для получения полуфабриката изделия с последующей его доработкой. Разработка ушла в корзину, хотя форма получилась бы вполне работоспособной, но изрядно дорогой, что заказчика категорически 6е устроило.
Состав: 3D сборки, детали, чертежи общего вида
Софт: SolidWorks 2017
