Разработка конструкции лабораторной прокатной клети ДУО 130.

ЮЖНО-УРАЛЬСКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ
(национальный исследовательский университет)
Политехнический институт
Факультет материаловедения и металлургических технологий
Кафедра процессов и машин обработки металлов давлением
Выпускная квалификационная работа на тему: Разработка конструкции лабораторной прокатной клети ДУО 130,
2017.

Усилие прокатки 11,32 кН, момент прокатки 157,3 НМ, скорость прокатки 0,23 м/с, диаметр бочки 130мм, длинна бочки 180мм, исходная заготовка h0=10, b0=60, радиальная регулировка 15 мм.
Выпускная квалификационная работа выполнена с целью разработки конструкции лабораторной прокатной клети ДУО 130.

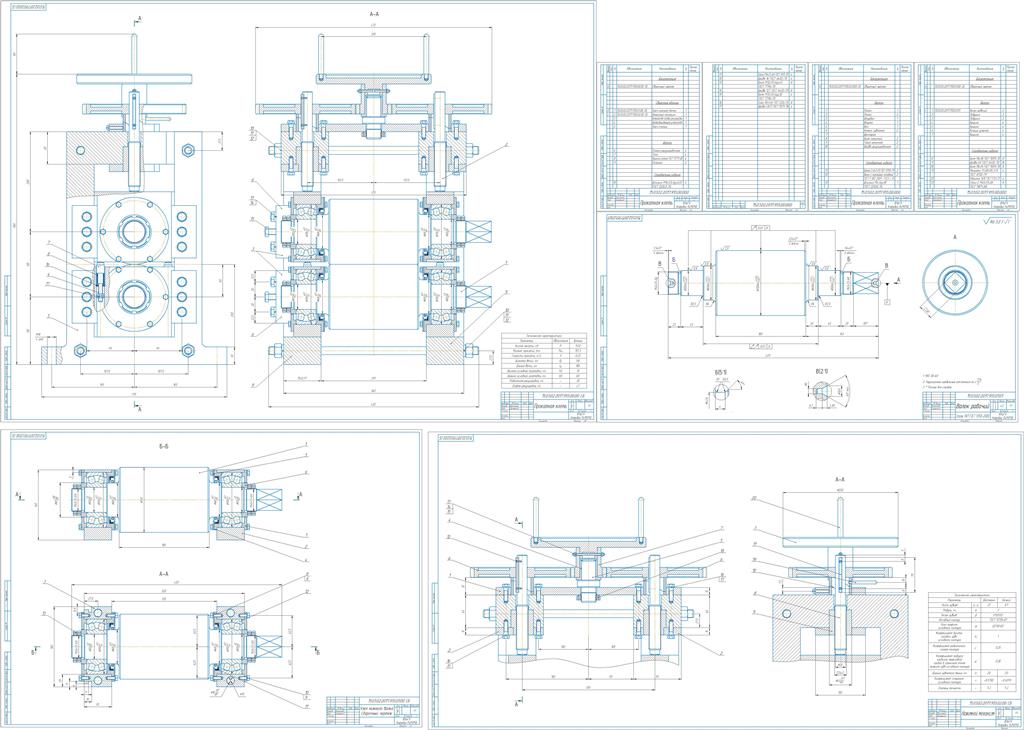

В выпускной квалификационной работе произведен обзор имеющиеся в промышленности конструкции прокатных клетей ДУО. Проведена разработка конструкции узлов рабочих валков, нажимного устройства, осевой регулировки валков и уравновешивающего устройства. Произведены основные расчеты узлов, устройств и механизмов, влияющие на конструкцию клети. По расчетам проведена проверка условий прочности. Разработана технологическая схема изготовления рабочего валка. Разработано 10 операционных эскизов. Описаны основные вопросы БЖД.
Челябинск: ЮУрГУ, 48с., 16 илл., библиогр. список – 13 наименования, граф. часть.

ОГЛАВЛЕНИЕ
1 ОБЗОР КОНСТРУКЦИЙ ДВУХВАЛКОВЫЙ ПРОКАТНЫХ КЛЕТЕЙ В РОССИИ И ЗА БЕЖОМ. 4
1.1 Описание основных рабочих элементов прокатных клетей. 4
1.2 Примеры конструкций двухвалковых прокатных клетей. 6
2 РАЗОАБОТКА КОНСТРУКЦИИ УЗЛОВ, УСТРОЙСТВ И МЕХАНИЗМОВ. 14
2.1 Разработка конструкции узлов рабочих валков. 14
2.2 Разработка конструкции нажимного устройства. 15
2.3 Разработка конструкции осевой регулировки валков. 16
2.4 Разработка конструкции уравновешивающего устройства. 18
3 ОПИСАНИЕ КОНСТРУКЦИИ ПРОКАТНОЙ КЛЕТИ И ЕЁ РАБОТЫ. 19
4 РАСЧЕТ НА ПРОЧНОСТЬ ДЕТАЛЕЙ И УЗЛОВ. 20
4.1Выбор и расчет на прочность прокатных валков. 20
4.1.1 Материал прокатных валков. 20
4.2.2 Расчет на статическую прочность прокатных валков. 20
4.2 Выбор и расчет на прочность подшипников прокатных валков. 25
4.2.1 Размеры и материал подшипников прокатных валков. 25
4.2.2 Расчет основных параметров подшипника. 26
4.2.3 Расчёт на прочность подшипников прокатных валков. 28
4.3 Выбор и расчет нажимного механизма. 30
4.3.3 Расчёт нажимной гайки. 34
4.4 Расчет уравновешивающего устройства. 37
5 РАЗРАБОТКА ТЕХНОЛОГИЧЕСКОЙ СХЕМЫ ИЗГОТОВЛЕНИЯ РАБОЧЕГО ВАЛКА. 41
5.1 Маршрутный технологический процесс изготовления валка. 41
5.2 Операционные эскизы технологического процесса изготовления детали вал. 42
6 МЕРЫ БЕЗОПАСНОСТИПРИ ПРИ ОБСЛУЖИВАНИИ ЛАБАРАТОРНОЙ ПРОКАТНОЙ КЛЕТИ. 46
БИБЛИОГРАФИЧЕСКИЙ СПИСОК 47
