Ручной дыропробивной пресс

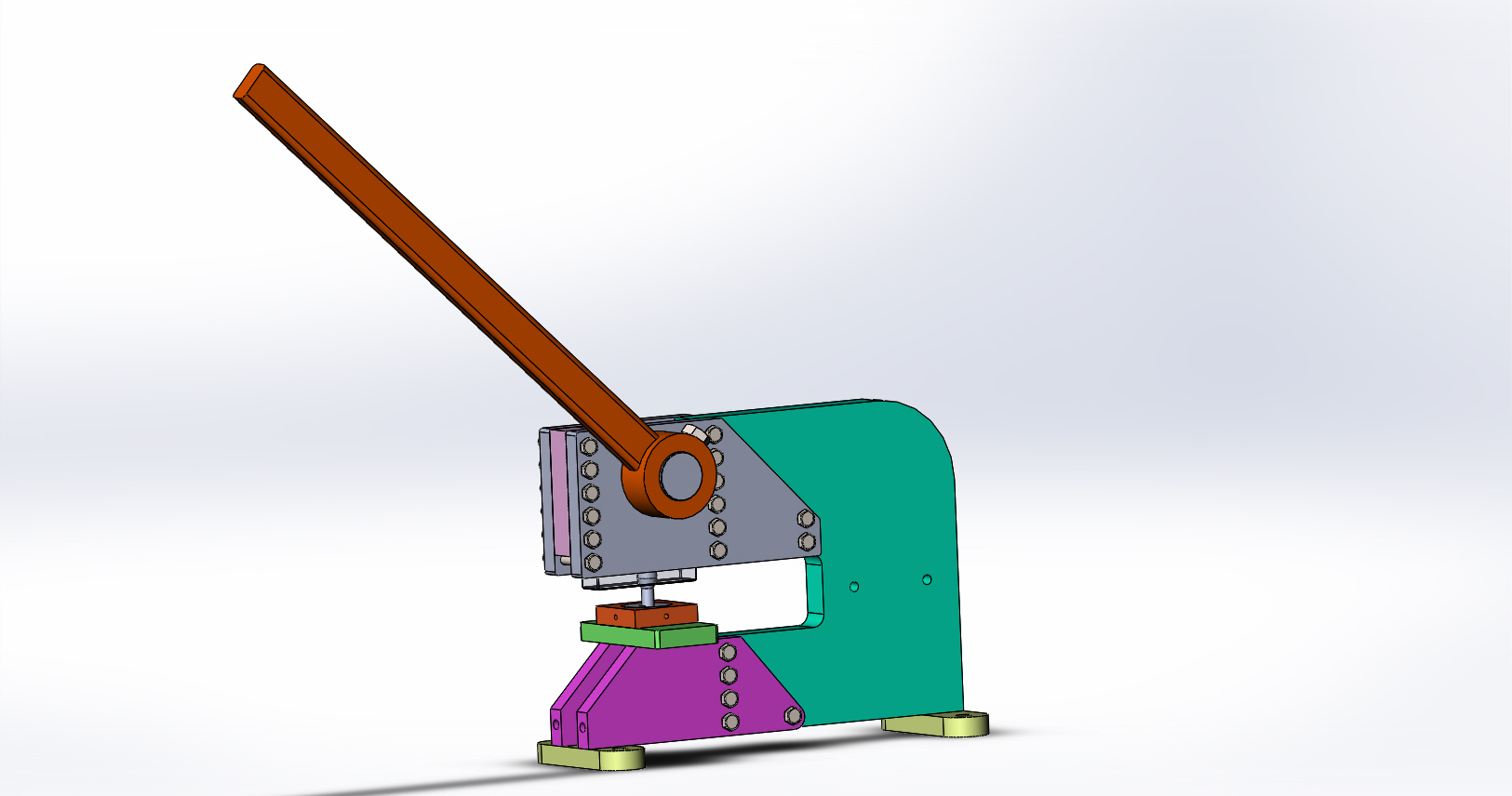

Ручной дыропробивной пресс (станок)
Данный станок предназначен для пробивки дыр в металле. Пробивание дыр является частным случаем резания, когда режущая кромка инструмента представляет собою не прямую линию (как, например, у ножниц), а замкнутую фигуру, форма которой зависит от формы отверстия выбиваемого этим инструментом. Пробивающий инструмент называется пуансоном, штемпелем, бородком или пробойником; нижним лезвием служит подкладка (матрица), в которую он входит примерно на 1,5 мм.
Для данного пресса могут применяться сменный комплект пуансон-матрица с различными вариациями размеров отверстий, а также их форм. Это могут быть круглые, овальные, квадратные и т.д.
Конструкция сварная, кроме мест которые требуют наладки. Под данную категорию попадает пуансон и матрица. Для этих элементов конструкция на болтах.
Толщина пробиваемого листа - 3мм (сталь <400МПа).

Состав: 3D Сборка Язык документа

Софт: SolidWorks 17

Файлы:
боковая пластина верхняя без отверстия.SLDPRT
боковая пластина верхняя.SLDPRT
боковая пластина основания.SLDPRT
верхняя пластина под матрицу.SLDPRT
втулка эксцекнтрика.SLDPRT
дыропробивной станок.JPG
дыропробивной станок.SLDASM
Матрица Д = 10 мм..SLDPRT
нижняя пластина под матрицу.SLDPRT
ножка.SLDPRT
поджимная пластина ползуна.SLDPRT
ползун.SLDPRT
Пуансон Д = 10 мм..SLDPRT
Рычаг.SLDPRT
центральная плита.SLDPRT
эксцентрик с втулкой.SLDASM
эксцентрик.SLDPRT
