Штамп для гибки скоб на 250 тс прессе.

Штамп предназначен для гибки деталей типа "скоба" из листа толщиной до 20 мм. Ширина скобы до 240 мм, длина отгибаемой полки до 140 мм. Штамп устанавливается на 250 тс или 100 тс пресс в зависимости от усилия гибки.

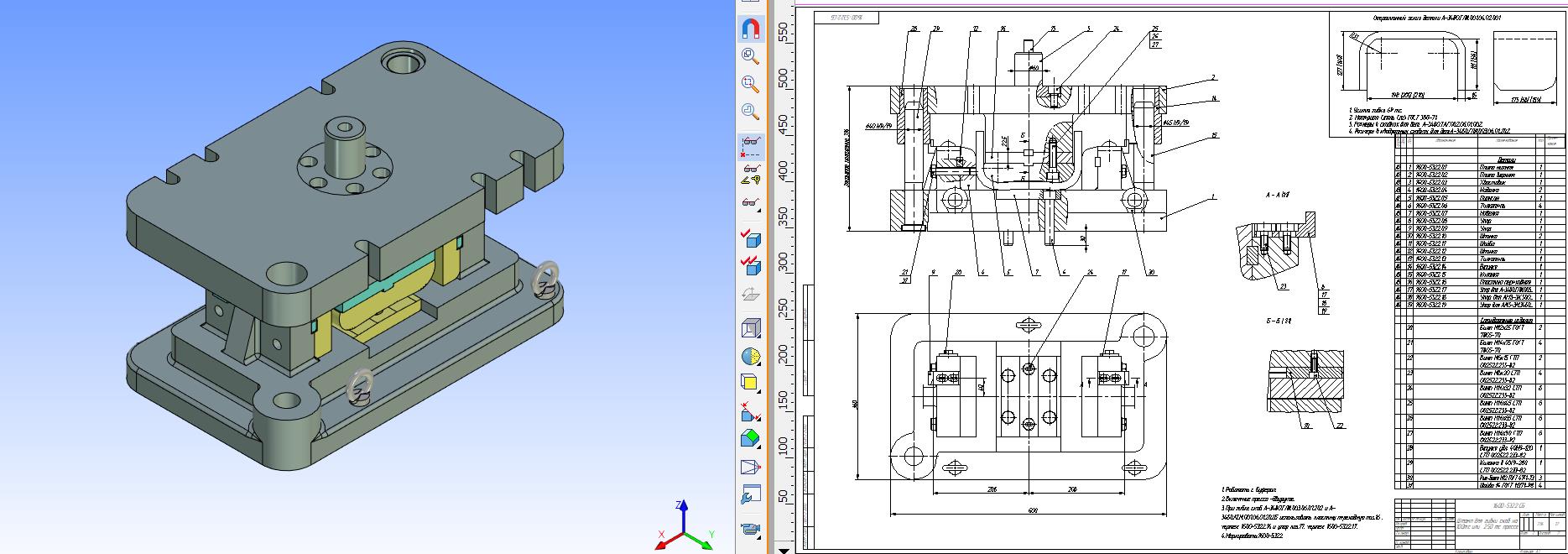

Состав: Сборочный чертеж. Деталировка. Спецификация.3D Сборка.

Софт: T-FLEX CAD 10

Файлы:
1600-5322 Штамп для гибки скоб/1600-5322.01 Плита нижняя.grb
1600-5322 Штамп для гибки скоб/1600-5322.02 Плита верхняя.grb
1600-5322 Штамп для гибки скоб/1600-5322.03 Хвостовик.grb
1600-5322 Штамп для гибки скоб/1600-5322.04 Наделка.grb
1600-5322 Штамп для гибки скоб/1600-5322.05 Пуансон.grb
1600-5322 Штамп для гибки скоб/1600-5322.06 Толкатель.grb
1600-5322 Штамп для гибки скоб/1600-5322.07 Наделка.grb
1600-5322 Штамп для гибки скоб/1600-5322.08 Упор.grb
1600-5322 Штамп для гибки скоб/1600-5322.09 Упор.grb
1600-5322 Штамп для гибки скоб/1600-5322.10 Шпонка.grb
1600-5322 Штамп для гибки скоб/1600-5322.11 Шайба.grb
1600-5322 Штамп для гибки скоб/1600-5322.12 Шпонка.grb
1600-5322 Штамп для гибки скоб/1600-5322.13 Толкатель.grb
1600-5322 Штамп для гибки скоб/1600-5322.14 Втулка.grb
1600-5322 Штамп для гибки скоб/1600-5322.15 Колонка.grb
1600-5322 Штамп для гибки скоб/1600-5322.16 Пластина переходная для гибки скобы А-3480.КСМ.001.06.01.202Б.grb
1600-5322 Штамп для гибки скоб/1600-5322.17 Упор для А-3480.ГЛИ.003.06.01.202.grb
1600-5322 Штамп для гибки скоб/1600-5322.18 Упор для АМЗ-3К.300.0118.01.06.01.202.grb
1600-5322 Штамп для гибки скоб/1600-5322.19 Упор для АМЗ-3М.3480.02.06.01.202.grb
1600-5322 Штамп для гибки скоб/1600-5322.СБ Штамп для гибки скоб.grb
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
