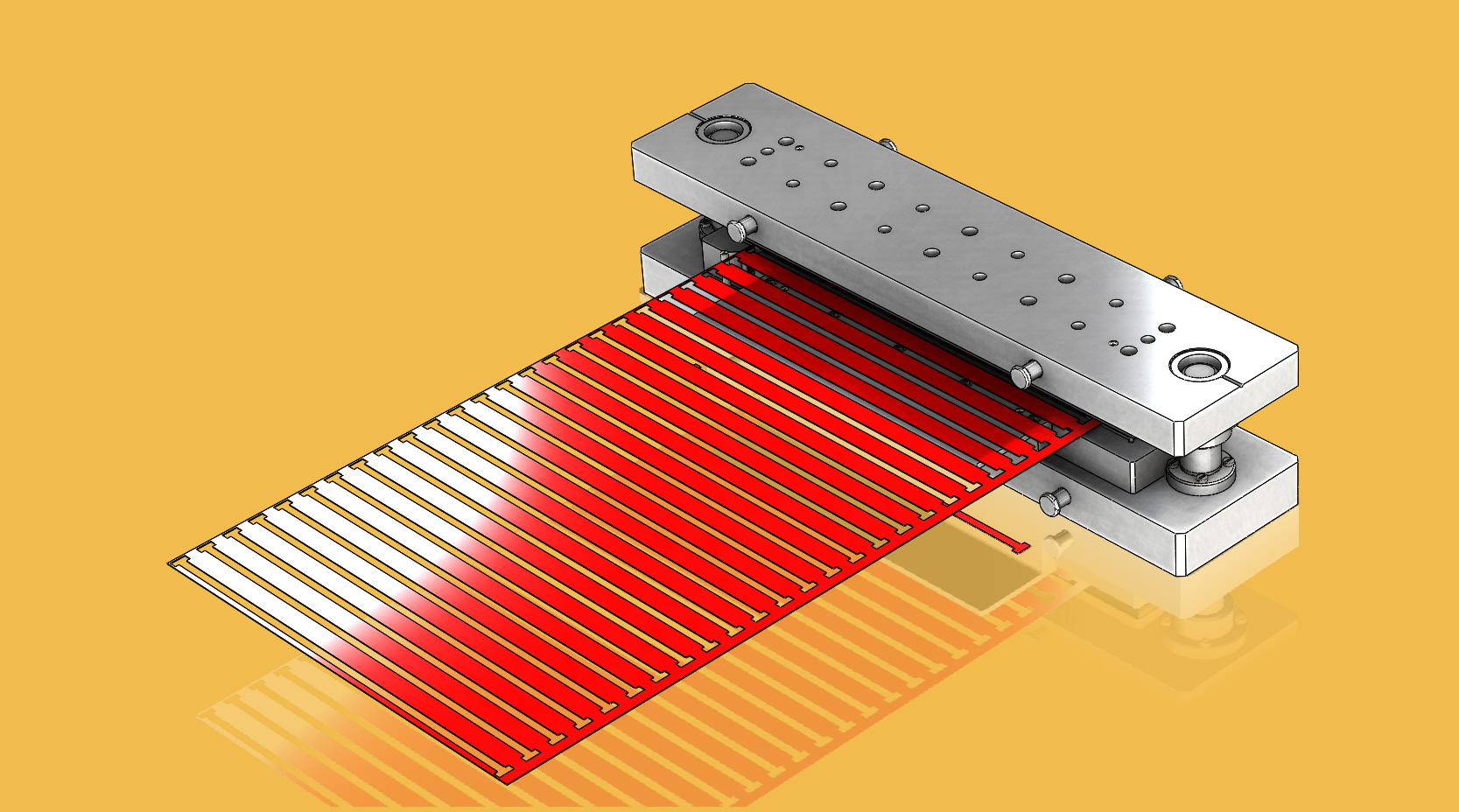

Штамп для планки фигурной 6500-3418.00
Данный штамп предназначен для штамповки фигурной планки какого то электротехнического изделия.
Габариты пластины 719 х 26х1,2 мм. Материал ХН62ВНЮТ.
Штамповка производится из полосы 742 х 1325х1,2 мм.
Модель готового изделия и раскроя полосы в проекте имеется.
Габариты штампа 1160х260х270 мм.
Рабочий ход штампа 8 мм.
Штамповка производится за два прохода с переворотом полосы.
Особенностью штампа является штамповка на буфере с целью сохранения плоскостности готового изделия
Данная разработка является эскизным проектом, выполненным для определения номинальных геометрических размеров изделия и его деталей, взаимодействия составляюших. Размеры рабочих частей деталей приняты равными номинальным размерам штампуемой детали без необходимых зазоров и допусков, что на стадии эскизного проектирования является вполне приемлемым. Комплектация проекта деталями полная. Сведения о материалах деталей, точности изготовления, гехнологические требования в проекте отсутствуют.
Данная модель может служить основой для разработки рабочих проектов похожих штампов.
Состав: 3D сборки, детали
Софт: SolidWorks 2017
