Штамп для пластины Е6500-2888.00

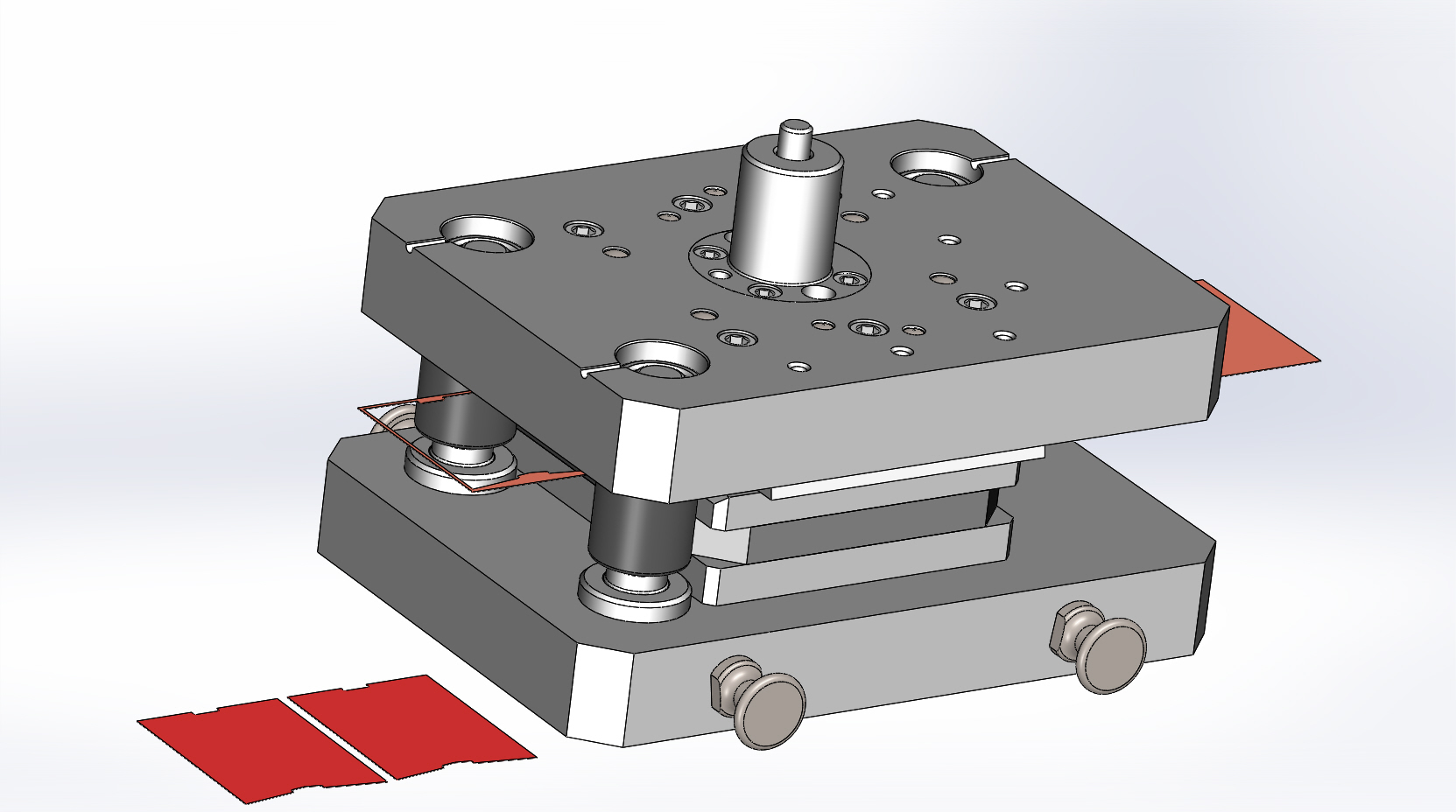

Проект Е6500-2888.00 Штамп
Данный штамп предназначен для штамповки пластины какого то электротехнического изделия.
Габариты пластины 80х101х03 мм. Материал ХН78Т.
Штамповка производится из полосы 106 х 500х0,3 мм.
Модель готового изделия и раскроя полосы в проекте имеется.
Габариты штампа 375х270х243 мм.
Закрытая высота штампа 183 мм.
Рабочий ход штампа 5 … 7 мм.
Особенностью оборудования является компаудная схема, обеспечивающая точность получаемого изделия и его минимальные деформации в процессе штамповки.
Сборная матрица применёна с целью экономии дорогого инструментального материала.
Сведений об изготовлении в металле и применении штампа не имеется.
Удаление получаемых изделий возможно при помощи сжатого воздуха, что нередко применяется в компаудных штампах для тонколистовой штамповки. Устройство удаления изделий в проект не входит.
Проект может быть использован в качестве учебного пособия или образца при проектировании похожих изделий.
