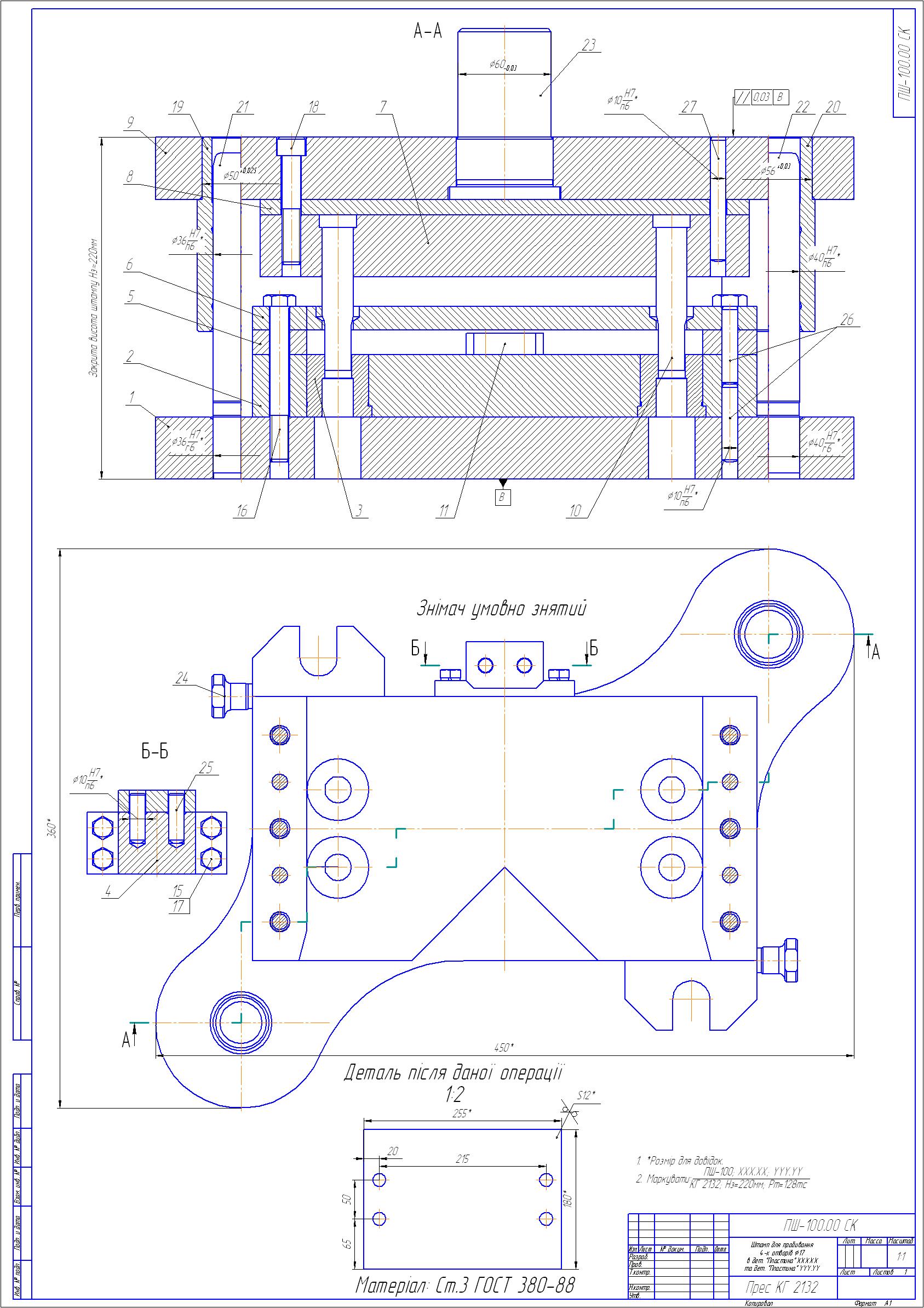

Штамп для пробивки 4-х отверстий D17

Штамп для пробивки 4-х отверстий D17 в 2-х деталях "Пластина".

Состав: Сборочный чертёж, Спецификация, Деталировка (полная) Язык документа

Софт: КОМПАС-3D 11

Файлы:
ПШ-100.00\ПШ-100.00 - Спецификация.spw
ПШ-100.00\ПШ-100.00 - Штамп для пробивання 4-х отворів 17.cdw
ПШ-100.00\ПШ-100.01 - Плита нижня.cdw
ПШ-100.00\ПШ-100.02 - Обойма.cdw
ПШ-100.00\ПШ-100.03 - Вставка матриці.cdw
ПШ-100.00\ПШ-100.04 - Тримач упора.cdw
ПШ-100.00\ПШ-100.05 - Планка напрямна.cdw
ПШ-100.00\ПШ-100.06 - Знімач.cdw
ПШ-100.00\ПШ-100.07 - Пуансонотримач.cdw
ПШ-100.00\ПШ-100.08 - Плита підкладна.cdw
ПШ-100.00\ПШ-100.09 - Плита верхня.cdw
ПШ-100.00\ПШ-100.10 - Пуансон.cdw
ПШ-100.00\ПШ-100.11 - Упор.cdw
ПШ-100.00\ПШ-100.19 - Втулка ГОСТ 13121-81.cdw
ПШ-100.00\ПШ-100.20 - Втулка ГОСТ 13121-81.cdw
ПШ-100.00\ПШ-100.21 - Колонка ГОСТ 13119-81.cdw
ПШ-100.00\ПШ-100.22 - Колонка ГОСТ 13119-81.cdw
ПШ-100.00\ПШ-100.23 - Хвостовик 1034-0637 ГОСТ 16715-71.cdw
ПШ-100.00\ПШ-100.24 - Штир 1097-0001 ГОСТ 18816-80.cdw
ПШ-100.00
