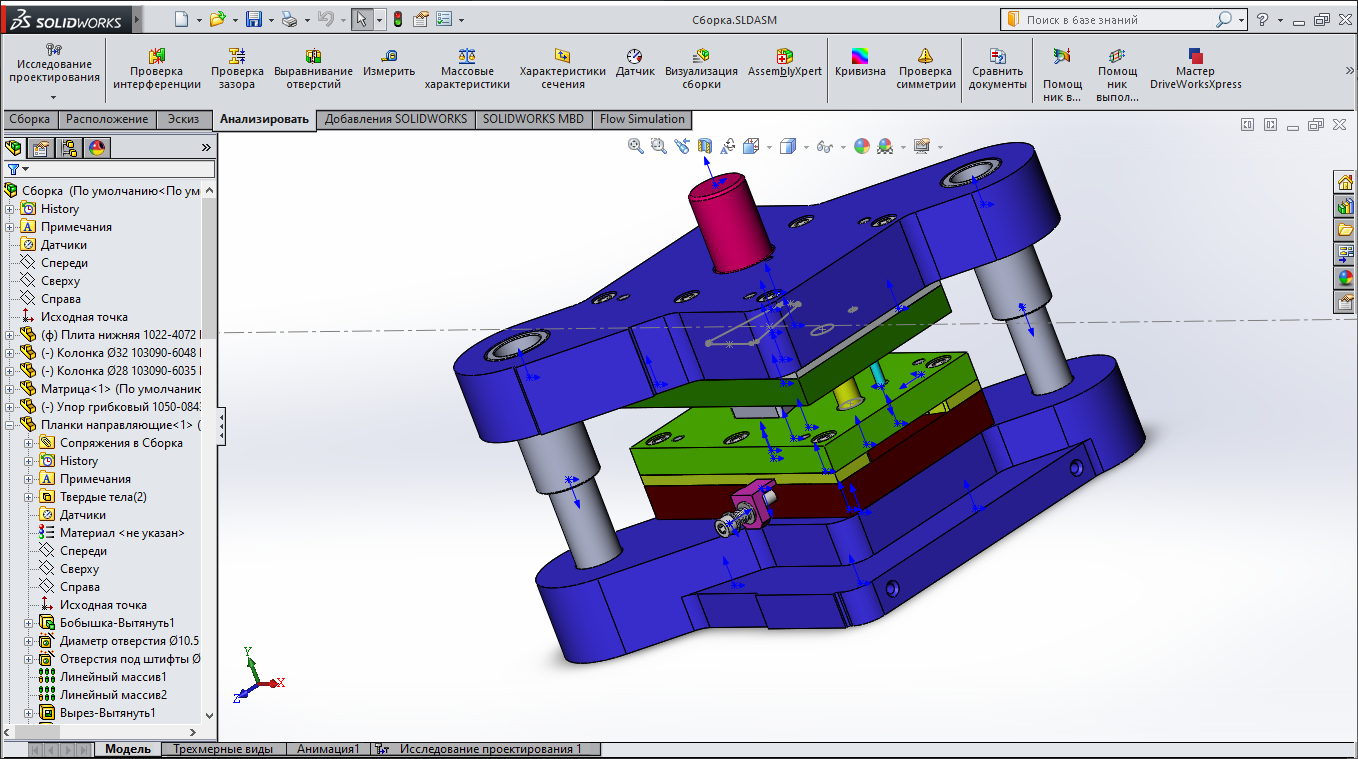

Штамп предназначен для изготовления деталей листовой штамповкой из листа Д16 толщиной 1,2 мм. Последовательного действия с переворотом полосы. Квалитет изготавливаемых деталей - 14. Плиты, круглые пуансоны, колонки, втулки колонок, упор и прижимные узлы, хвостовик стандартизированы по ГОСТ (модель каждой детали и ГОСТ на неё указан в названии). Габариты рабочих частей пуансонов и отверстий под них в матрице, съемнике, пуансонодержателе выполнены без учёта необходимых зазоров; возможны коллизии в местах их сопряжения.
Рабочая зона - 130х80.
Матрица - 200х140.
Габариты штампуемой детали - 50х60.
Закрытая высота штампа - 214 мм, высота - 269 мм
Технологическое усилие - 156 кН.
Масса - 65 кг
