Штамп гибочный для П-образной гибки

Штамп служит для одновременной гибки двух деталей. Гибка относится к виду П-образной гибки. Выполняется на кривошипном прессе, оснащенном пружинным буферным устройством. В папке 3d находятся 3d модели деталей штампа, выполняющие формообразование

3D Модели обработка металлов давлением

Автор

Gennadiy Bren

Дата

29.07.2025

Язык

Русский

Состав

Вставка _ ШТ-1317.22.cdw Втулка _ ШТ-1317.04.cdw Колонка _ ШТ-1317.02.cdw Обойма _ ШТ-1317.05.cdw Ограничитель _ ШТ-1317.03.cdw Плита верхняя_ШТ-1317.06.cdw Плита нижняя_ШТ-1317.01.cdw Прижим _ ШТ-1317.19.cdw Пуансон _ ШТ-1317.12.cdw Толкатель _ ШТ-1317.17.cdw Трафарет _ ШТ-1317.14.cdw Фиксатор _ ШТ-1317.13.cdw Хвостовик _ ШТ-1317.08.cdw ШТ_1317_Общий_вид.cdw ШТ-1317.11_Подкладка.cdw ШТ-1317.21 Штырь 12.cdw

Софт

КОМПАС-3D 21 Как открыть?

Отзывы

Отзывов пока нет

Задать вопрос

Содержимое архива

3d
- Вставка _ ШТ-1317.22.m3d
- Обойма _ ШТ-1317.05.m3d
- Прижим _ ШТ-1317.19.m3d
- Пуансон _ ШТ-1317.12.m3d

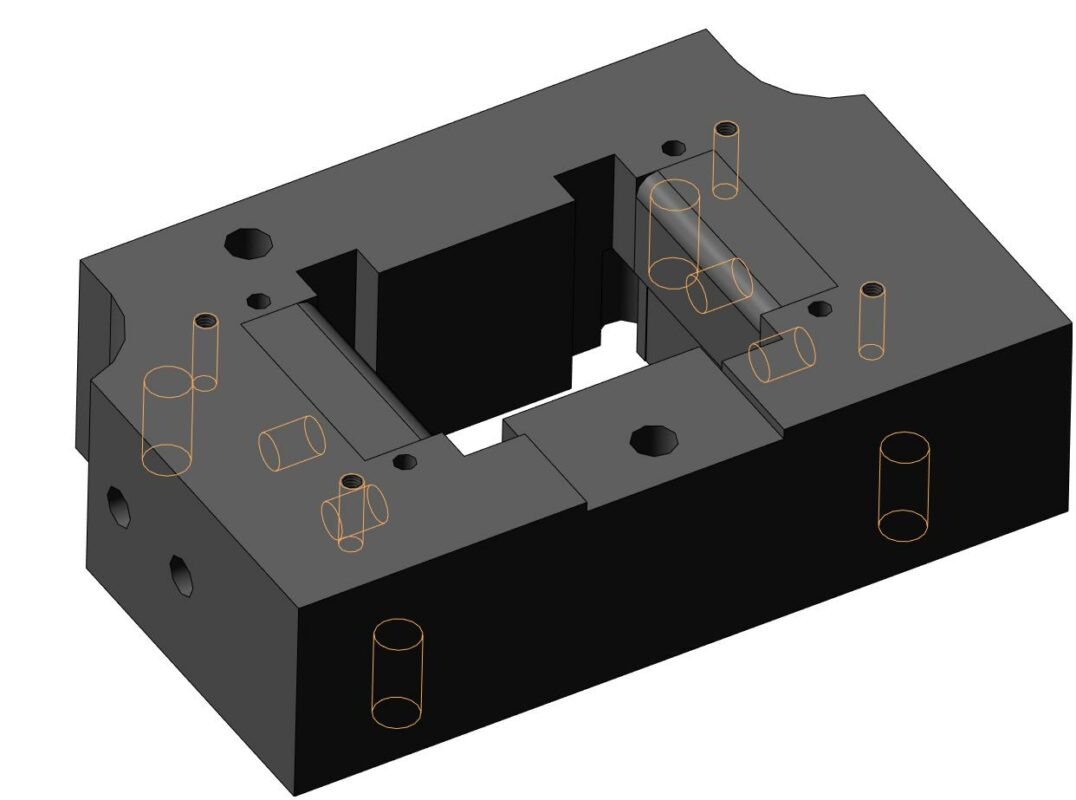

- Сборка.a3d
Вставка _ ШТ-1317.22.cdw
Втулка _ ШТ-1317.04.cdw
Колонка _ ШТ-1317.02.cdw
Обойма _ ШТ-1317.05.cdw
Ограничитель _ ШТ-1317.03.cdw
Плита верхняя_ШТ-1317.06.cdw
Плита нижняя_ШТ-1317.01.cdw
Прижим _ ШТ-1317.19.cdw
Пуансон _ ШТ-1317.12.cdw
Толкатель _ ШТ-1317.17.cdw
Трафарет _ ШТ-1317.14.cdw
Фиксатор _ ШТ-1317.13.cdw
Хвостовик _ ШТ-1317.08.cdw
ШТ-1317.11_Подкладка.cdw
ШТ-1317.21 Штырь 12.cdw

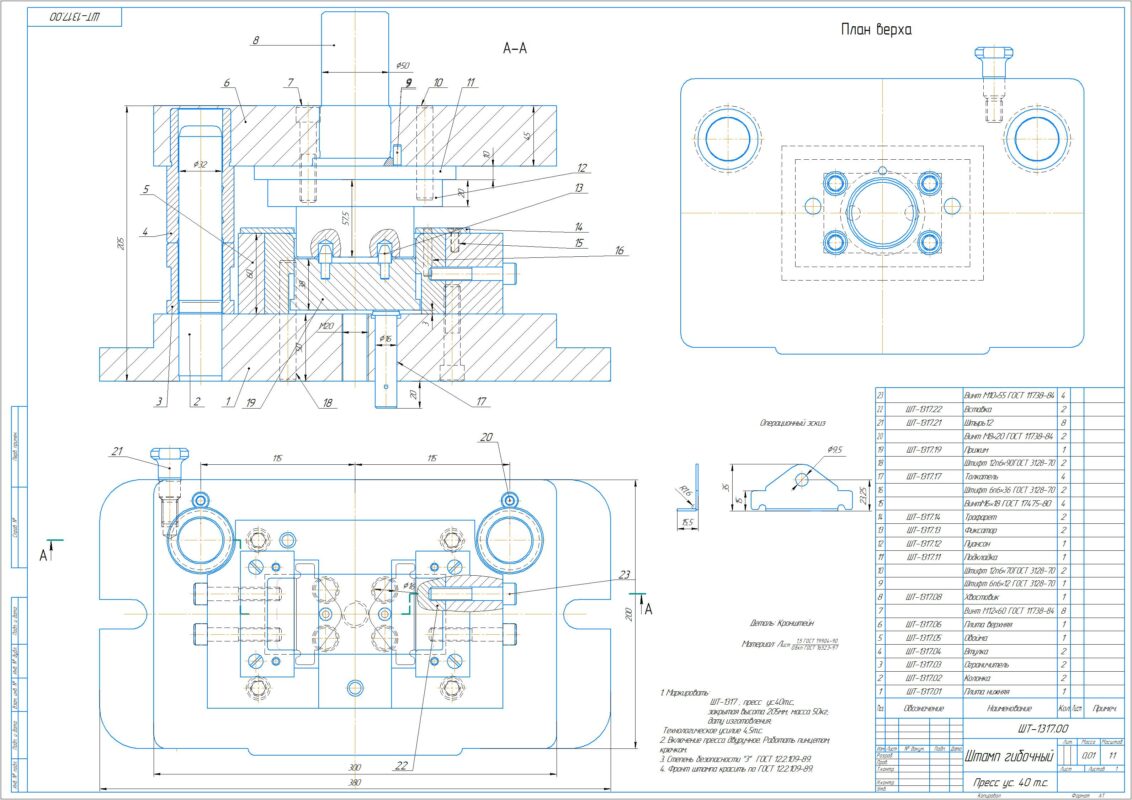

ШТ_1317_Общий_вид.cdw
